Name: TEA2016 USB-I 2 C 编程接口
Price: 201.25 USD

滚动图片以放大

RDK01DB1563开发套件包含TEA2016DB1514 USB-I²C接口板、线缆和快速入门指南。此开发套件最初是为支持TEA2016应用设计开发而开发，但也可以同样的方式用于其他几个恩智浦产品，如TEA2017和TEA6017。

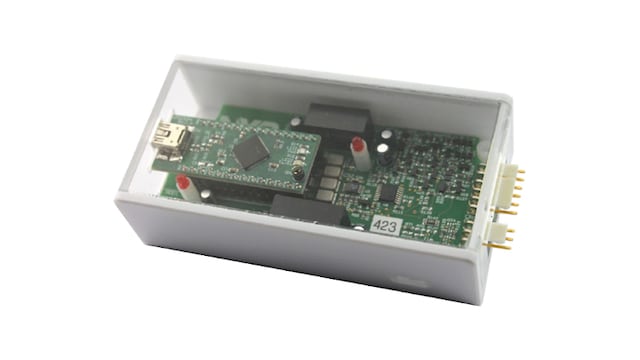

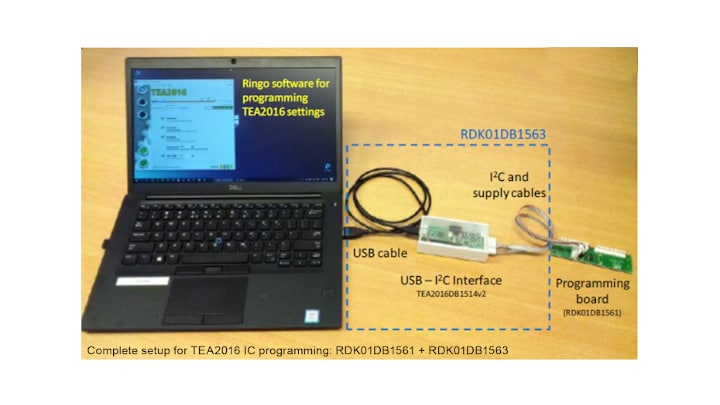

The TEA2016DB1514 USB-I²C接口板是一款开发工具，可从计算机编程IC设置。支持的图形用户界面(GUI)可安装在计算机上，并可在恩智浦提供的Ringo开发软件中使用。接口和软件作为电源开发的一部分，可在实验室环境中进行设计工作。它不适用于工业用途。

TEA2016是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。它包括LLC和PFC控制器功能。TEA2016AAT采用小型窄条SO16封装。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。

软件

产品详情

支持的器件

电源管理

带集成PFC的AC-DC控制器

TEA2016: 用于谐振电源的数字化LLC+PFC组合控制器
TEA2017: 数字可配置LLC和多模PFC控制器

功能

显著特性

采用小型SO16封装的LLC和PFC控制器的完整功能
集成高压启动源
集成驱动器和高压电平转换器 (LS)
高边驱动器直接由高边驱动器输出提供
精确的升压稳压
无需额外的外部组件就能进行集成的X电容放电
功能强大
可以轻松配置多个参数

环保特性

波谷/零电压切换实现最小开关损耗
从低负载转换到高负载的效率非常高
符合最新的节能标准和指令（能源之星、EuP）
卓越的空载输入功率(对于TEA2016AAT/TEA1995T组合，其功率<75 mW)

保护特性

可独立配置的级别和定时器
可以将所有保护独立设置为闩锁、安全重启或在多次尝试重启后锁定
电源欠压保护(UVP)
过功率保护 (OPP)
内部和外部过热保护 (OTP)
电容模式调节(CMR)
精确的过压保护(OVP)
过流保护(OCP)
浪涌电流保护（ICP）
上电/掉电保护
禁用输入

购买选项

点击展开

RDK01DB1563
TEA2016 USB-I²C Programming Interface.
TEA2016 USB-I²C编程接口 + 电缆

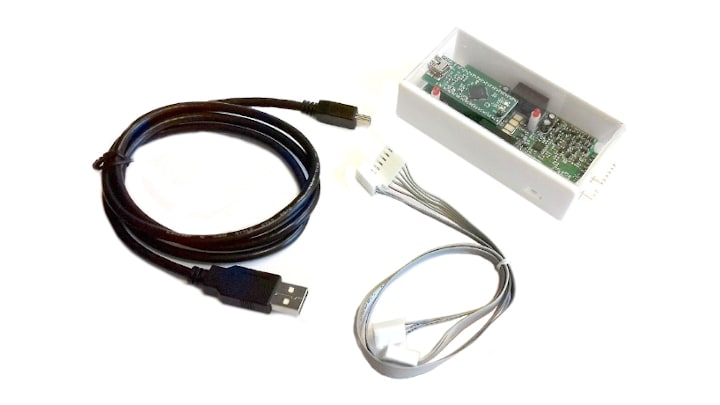

套件包含：

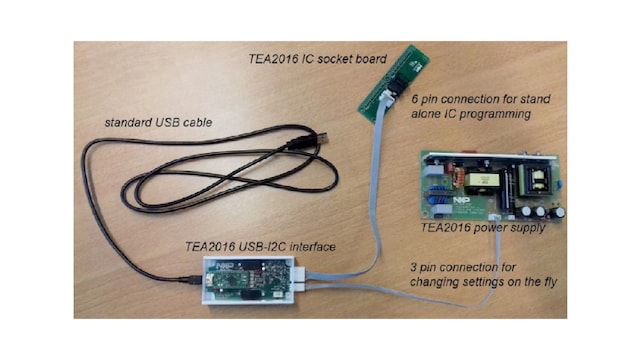

- USB、3引脚和6引脚的连接电缆
- TEA2016DB1514v2 USB-I²C接口板
- USB-I²C编程接口套件快速入门指南

CNY 1,445.48
数量为 1
- 供货情况: 待定库存

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

1-5 / 7 文件

^用户指南
Get Started with the RDK01DB1563快速入门

HTMLJan 27, 2021GS-RDK01DB1563English
^用户指南
UM11521, RDK01DB1563 getting started快速入门

PDF版本 1Jan 12, 20213.4 MBUM11521English
^用户指南
TEA2016DB1514 USB to I2C hardware interface user manual快速入门

PDF版本 1Jun 27, 20191.9 MBUM11235English
请登录
^用户指南
UM11527, RDK01DB1563 USB-I2C interface kit quick start guide快速入门

PDF版本 1Jan 12, 2021844.6 KBUM11527English
^用户指南
Ringo TEA2016 development software with GUI user manual快速入门

PDF版本 1.05Jul 30, 20198.9 MBUM11219English
请登录
^应用笔记
TEA2016 PFC + LLC 控制器 IC

PDF版本 1Nov 28, 201910.6 MBAN12330中文, English
请登录
^简介
NXP GreenChip ICs TEA2016 and TEA1995

PDF版本 1Feb 28, 2020207.1 KBTEA20161995FSDASEnglish

展开

设计资源

Related Hardware

快速参考恩智浦板类型.

5 硬件

^{评估板和开发板}
RDK01DB1561：TEA2016AAT开发编程板和样品试生产

TEA2016DB1561类似
^{评估板和开发板}
TEA2017 PFC + LLC谐振电源开发套件

TEA2017DK1003类似
^{评估板和开发板}

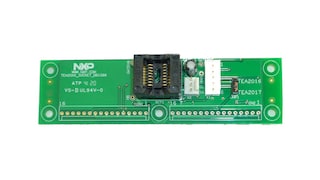

TEA6017AT开发编程板和样品

TEA6017DK1005类似
^{评估板和开发板}
240 W演示板

TEA2016DB1519类似
^{评估板和开发板}
PFC + LLC谐振电源开发套件

RDK01DB1562类似

软件

快速参考恩智浦软件类型.

4 软件文件

^{BSP及设备驱动}
Ringo v135 TEA2016ATT x86 for 32-Bit Windows OS

ZIP版本 1Jan 17, 2020 19:06:00358000 KBRINGO-V135-TEA2016AAT-X86
请登录

下载
^{BSP及设备驱动}
Ringo v141 TEA2016ATT x86 for 32-Bit Windows OS

ZIP版本 1Apr 29, 2022 11:03:00350000 KBRINGO-V141-TEA2016AAT-X86
请登录

下载
^{BSP及设备驱动}
Ringo v135 TEA2016ATT x64 for 64-Bit Windows OS

ZIP版本 1Jan 17, 2020 19:01:00360000 KBRINGO-V135-TEA2016AAT-X64
请登录

下载
^{BSP及设备驱动}
Ringo v141 TEA2016ATT x64 for 64-Bit Windows OS

ZIP版本 1Apr 29, 2022 11:24:00350000 KBRINGO-V141-TEA2016AAT-X64
请登录

下载

注意: 推荐在电脑端下载软件，体验更佳。
