FRDM-CD1030EVM开关检测接口评估套件快速入门

FRDM-CD1030EVM 正常供应

滚动图片以放大

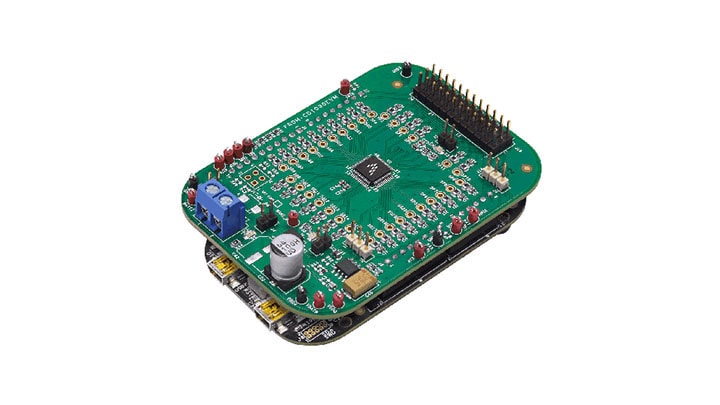

FRDM-CD1030EVM配备CD1030 – 33通道开关检测接口：

  • 可检测多达33个开关触点的关闭和开启。
  • 开关状态(开启/关闭)会传输至MCU
  • 该器件还具备一个35对1模拟复用器，可将输入读取为模拟值。

KIT-SW33-EVB开关电路板(单独出售)包含：

  • 完整装配的开关电路板带有33个DIP开关，支持输入通道上关闭至GND或电池电压。
  • 适配器电路板带有36个引脚，能够轻松访问全部33个输入通道，包括FRDM-CD1030EVM上的保护R/C网络。
  • 开关和适配器连接至FRDM-CD1030EVM上的J16，用于验证和测试。

产品详情

支持的器件

接口

Multi-Switch Detection Interface

  • CD1030: 支持可编程电流的33通道多开关检测接口

特征

主要特性

  • CD1030器件具有33通道开关检测和状态报告功能

数据连接

  • 面向恩智浦®FRDM-KL25Z预编程通信电路板的单行接口连接器
  • 单负载接头，带36引脚，100密尔，可轻松连接外部开关负载

电源管理

  • 采用可选的5.0 V/3.3 V LDO直接连接电池电源，提供VDDQ导轨电源

组件

  • 状态LED可报告1030中断(INT)和唤醒线路状态

购买选项

FRDM-CD1030EVM-Image

点击展开

  • FRDM-CD1030EVM
    正常供应

  • FRDM-CD1030EVB.

  • FRDM-CD1030EVM包含：

    • 组装和测试好的FRDM-CD1030EVM客户评估板/模块，放在防静电袋中

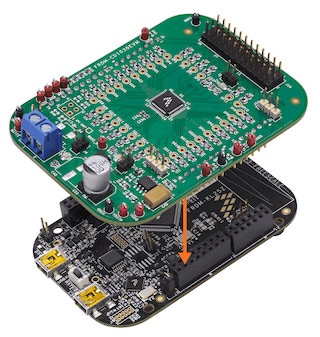

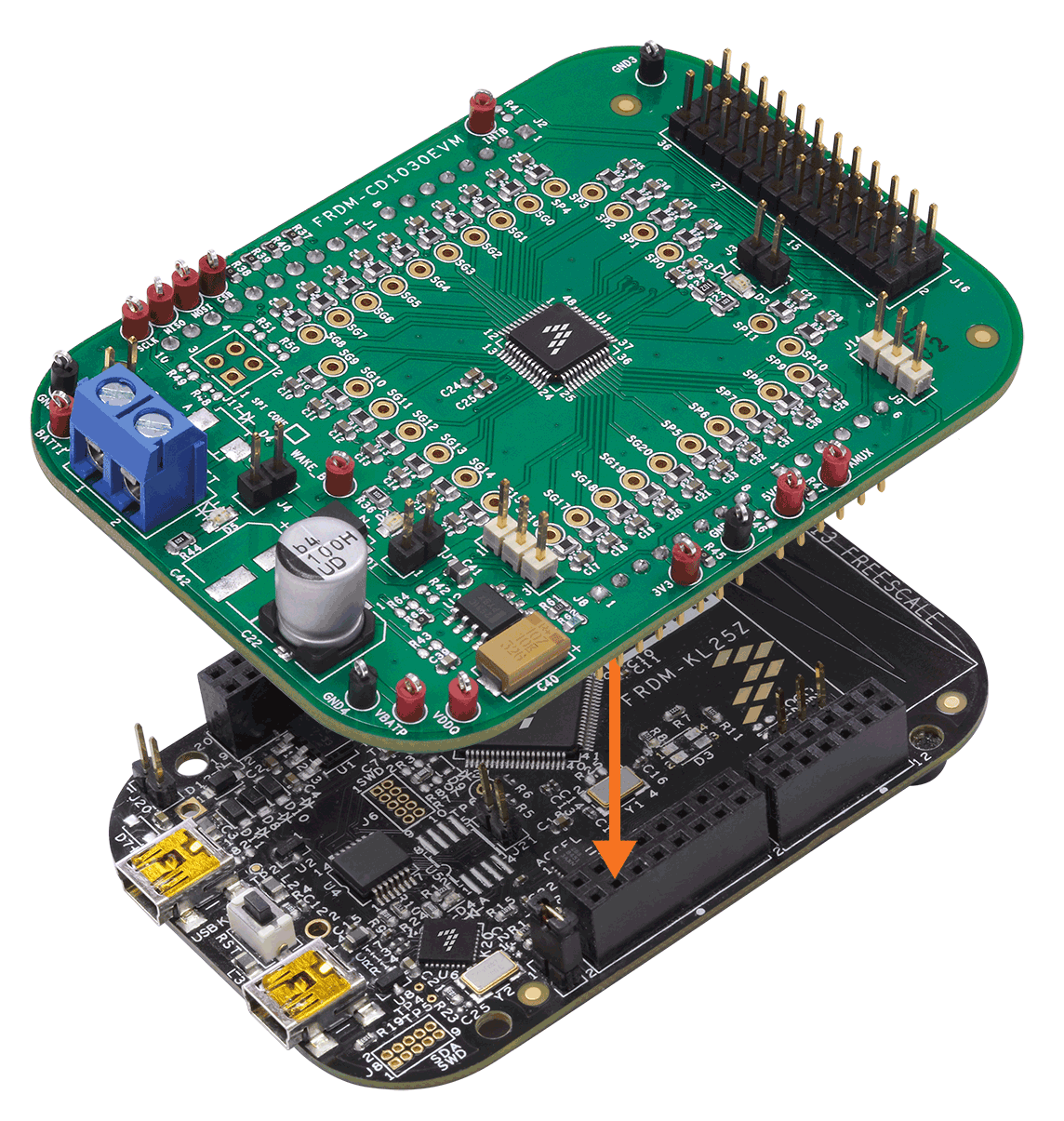

    • 预编程的FRDM-KL25Z SPI通信电路板
    • 保修卡

    KIT-SW33-EVB包含：

    • 开关和适配器电路板
  • CNY 842.51
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
KIT-SW33-EVB-Image

点击展开

  • KIT-SW33-EVB
    正常供应

  • Evaluation Board, 33 ch Switching and Test point adapter board.

  • CNY 545.15
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
