低成本22通道多开关检测接口
CD1020是一款经济型开关检测接口（MSDI），可检测多达22个开关触点的关闭和开启。开关状态（开启或关闭）会通过一个串行外设接口（SPI）传输至微处理器（MCU）。该SMARTMOS器件还具备一个22对1模拟复用器，将输入通道换用为模拟输入。模拟精选的输入信号经过缓冲，并且在AMUX输出引脚上提供以供MCU读取。
CD1020器件有两种工作模式，正常模式和低功耗模式（LPM）。正常模式允许对器件进行编程，在检测到开关状态变化时，为开关触点提供上拉或下拉电流。 LPM提供低静态电流，使CD1020成为面向需要低睡眠状态电流的汽车和工业控制产品的理想之选。
低成本MSDI采用高功率、节省空间的可湿侧翼5x5mm QFN封装。
CD1020 Package Image
产品详情

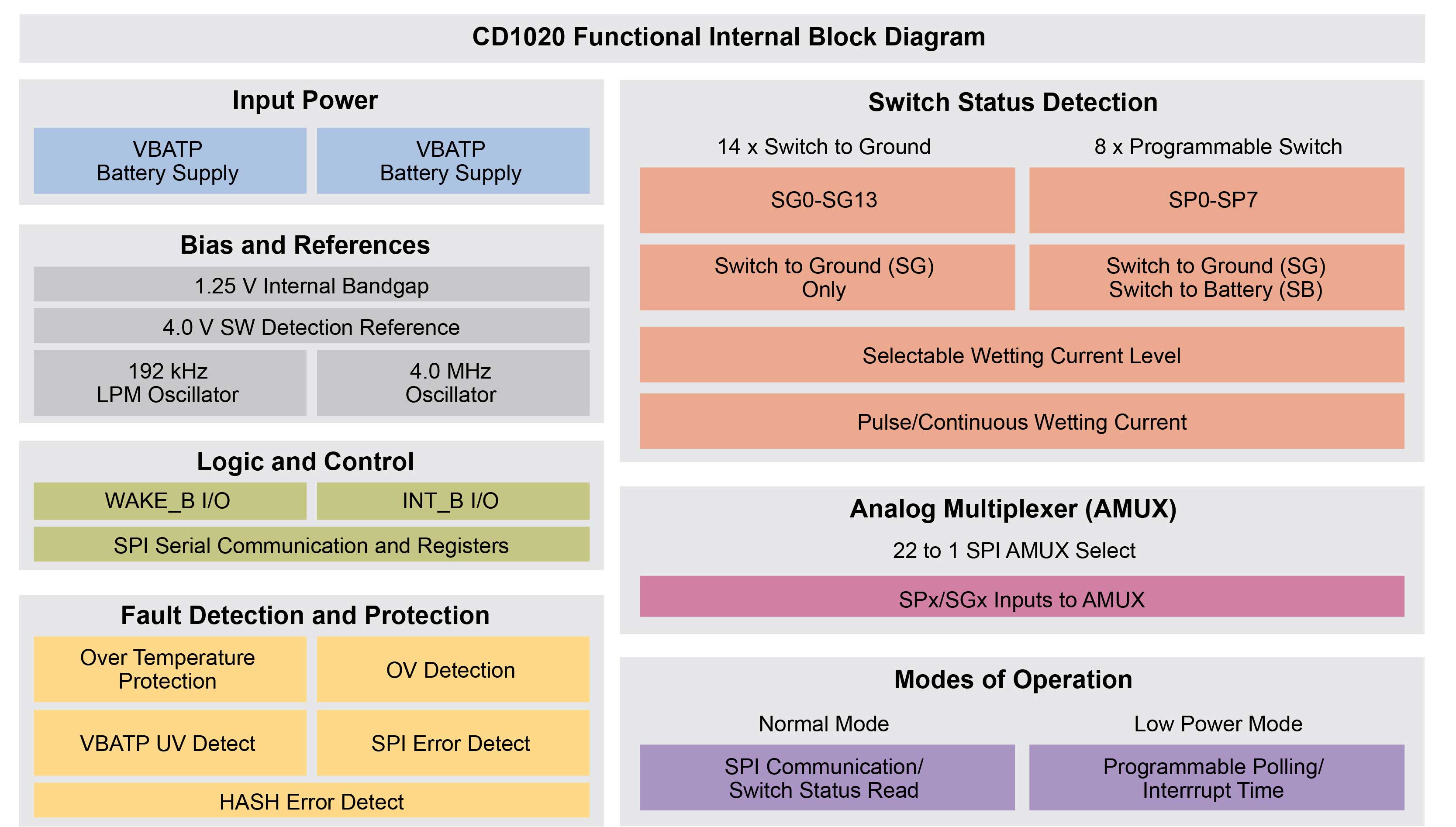

框图
功能
主要特性
- 设计的工作电压：6V≤VBATP≤36V
- 开关输入电压范围：-14V至VPWR，最高36V
- 使用3.3V/5.0V SPI协议可直接与MCU连接
- 可选择状态更改的唤醒功能
- 可选择湿电流(2、8、12或16mA)
- 8个可编程输入(电池开关或接地开关)和14个接地开关输入
- 典型待机电流：VBATP=30uA，VDD=10uA
- 集成电池和温度传感
- 主动开关监控、开关检测接口器件功能
- 封装焊端数：32
- 封装类型: HVQFN32
- 工作环境温度为–40至125°C
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。CD1020包含在15年产品长期供货计划中
