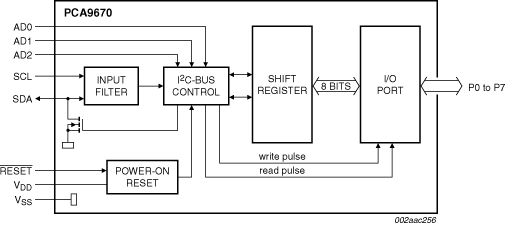

PCA9670通过双线双向I2C总线(串行时钟(SCL)、串行数据(SDA))提供通用远程I/O扩展。
这些器件包括八个准双向端口、1MHz 30mA驱动器I2C总线接口、三个硬件地址输入和运行电压在2.3V至5.5V之间的复位输入。 1MHz I2C总线超快速模式(Fm +)可以支持LED的PWM调光,而30mA更高的I2C总线驱动器使总线上可存在更多的器件而无需进行总线缓冲。准双向端口可独立分配为监视中断状态或键盘的输入,或激活LED等指示器件的输出。此系统控制器可以从输入端口读取或通过单个寄存器写入输出端口
2.5μA(典型值,静态)的低电流消耗非常适合移动应用,并且锁存的输出端口具有25 mA高灌电流驱动能力,可直接驱动LED。
PCA9670有三个硬件地址引脚,同一I2C总线上允许最多64个PCA9670 I/O扩展器,而无需总线缓冲区,最多支持512个I/O(例如512个LED)。
内部上电复位(POR)和低电平有效低电平复位引脚(RESET)将I/O初始化为具有弱内部上拉100 μA电源的输入。
|
|
|
|
|
|
---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
