带有中断的8位I2C总线和SMBus I/O端口
PCA9554和PCA9554A是16引脚CMOS器件，为I²C总线/SMBus应用提供8位通用并行输入/输出(GPIO)扩展，是为增强NXP Semiconductors的I²C总线I/O扩展器系列而开发的。改进内容包括更高的驱动能力、5 V I/O容限、更低的供电电流、独立的I/O配置、400 kHz时钟频率和更小的封装。ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，I/O扩展器提供简易的解决方案。
PCA9554/PCA9554A由8位配置寄存器（输入或输出选择）、8位输入端口寄存器、8位输出端口寄存器和8位极性反转寄存器（高电平有效或低电平有效操作）组成。系统主器件可通过写入I/O配置位将I/O用作输入或输出。每个输入或输出的数据保留在对应的输入端口或输出端口寄存器中。通过极性反转寄存器可反转读取寄存器的极性。系统主器件可读取所有寄存器。虽然引脚对引脚和I²C总线地址都兼容PCF8574系列，但是因增强功能而需要软件更改，这在应用注意事项AN469中讨论。
当任何输入状态与其对应的输入端口寄存器状态不同时，会激活PCA9554/PCA9554A开漏中断输出并用于通知系统主器件输入状态已改变。上电复位会将寄存器设为其默认值并初始化器件状态机。
三个硬件引脚(A0、A1、A2)会改变固定I²C总线地址，因而允许最多八个器件共享相同的I²C总线/SMBus。除允许相同I²C总线/SMBus上存在最多十六个这些器件（各八个）的固定I²C总线地址不同外，PCA9554A与PCA9554完全相同。
Outline 3d SOT403-1

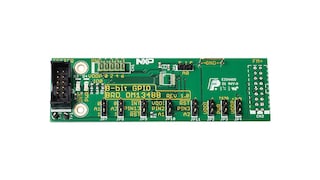

产品详情
框图
特征
- 2.3 V至5.5 V的工作电源电压范围
- 5 V耐受I/O
- 极性反转寄存器
- 低电平有效的中断输出
- 低待机电流
- SCL/SDA输入上有噪音滤波器
- 上电时没有脉冲干扰
- 内部上电复位
- 默认为8个输入的8个I/O引脚
- 0 Hz至400 kHz时钟频率
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供封装：DIP16、SO16、SSOP16、SSOP20、TSSOP16、HVQFN16（2种版本：4 x 4 x 0.85 mm和3 x 3 x 0.85 mm）和裸片
部件编号包含： PCA9554ABS, PCA9554ABS3, PCA9554AD, PCA9554ADB, PCA9554APW, PCA9554ATS, PCA9554BS, PCA9554BS3, PCA9554D, PCA9554DB, PCA9554PW, PCA9554TS.
