8位I2C总线和SMBus I/O端口，提供中断功能、2-kbit EEPROM和6个地址引脚

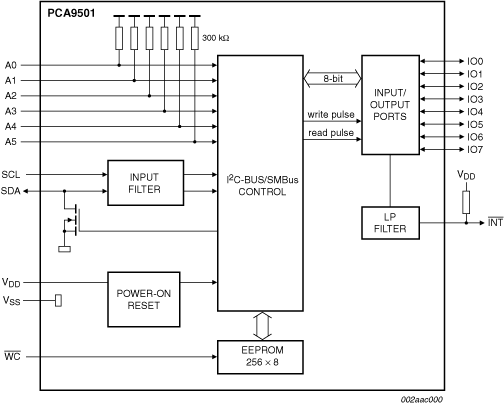

PCA9501是一款8位I/O扩展器，带有板载2-kb EEPROM。
I/O可扩展的八个准双向数据引脚可独立分配为输入或输出，以监视板卡电平状态或激活LED等指示器件。系统主器件按与PCF8574相同的方式写入I/O配置引脚。每个输入或输出的数据保留在对应的输入或输出寄存器中。系统主器件可读取所有寄存器。
EEPROM可用于储存错误代码或板卡制造数据以便应用软件读回进行诊断，EEPROM包含在I/O扩展器封装内。
当任何输入状态与其对应的输入端口寄存器状态不同时，激活PCA9501低电平有效的开漏中断输出。它用于向系统指示主器件输入状态已改变且器件需要询问。
PCA9501有六个带有内部上拉电阻的地址引脚，允许最多64个器件共享共用的两线I²C总线软件协议串行数据总线。固定的GPIO地址以“0”开头而固定的EEPROM I²C总线地址以“1”开头，所以PCA9501看似总线主器件的两个独立器件。
PCA9501支持热插入以便在背板系统上使用移动卡。
SOT163-1
产品详情
特征
- 8通用输入/输出扩展器/收集器
- 取代PCF8574并集成2-kb EEPROM
- 内部256 x 8 EEPROM
- 自定时写入周期（典型为5 ms）
- 16字节页面写入操作
- I²C总线和SMBus接口逻辑
- 内部上电复位
- SCL/SDA输入上有噪音滤波器
- 低电平有效的中断输出
- 6个地址引脚允许I²C总线/SMBus上最多有64个器件
- 上电时没有脉冲干扰
- 支持热插入
- 所有通道配置为输入时上电
- 低待机电流
- 2.5 V至3.6 V的工作电源电压范围
- 5 V耐受输入/输出
- 时钟频率：0 Hz至400 kHz
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 根据JEDEC标准JESD78完成超过100 mA的锁定测试
- 封装方式：SO20、TSSOP20、HVQFN20
目标应用
- 板卡版本跟踪和配置
- 板卡健康监视和状态报告
- 电信、网络和基站基础设备中的多卡系统
- 已安装板卡的现场恢复和故障排除功能
- 带有存储器的通用集成I/O
- 取代PCF8574并集成2-kb EEPROM
- 总线主器件将GPIO和EEPROM视为两个独立器件
- 六个硬件地址引脚允许在同一I²C总线/SMBus上分配最多64个PCA9501
部件编号包含： PCA9501BS, PCA9501D, PCA9501PW.
