带有RESET、OE和INT的40位I2C总线I/O端口

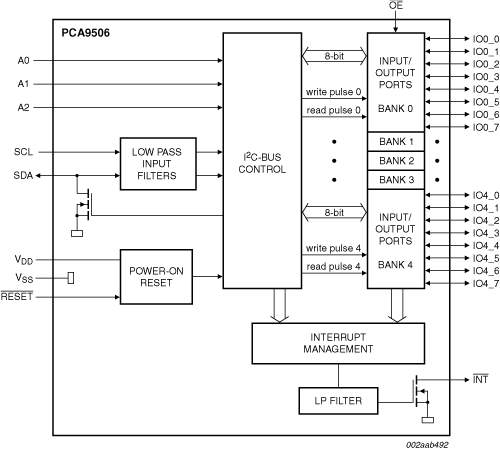

PCA9505/PCA9506为I²C总线应用提供40位并行输入/输出(I/O)端口扩展，分为5组，每组8个I/O。在5 V供电电压时，输出能够拉出10 mA和灌入15 mA，在总封装负载为600 mA的情况下，允许直接驱动40个LED。可将40个I/O端口中的任何一个配置为输入或输出。输出端口为图腾柱且其逻辑状态在Acknowledge时改变（组更改）。除在所有I/O上附带100 kΩ内部上拉电阻外，PCA9505与PCA9506完全相同。PCA9506在I/O上不附带内部上拉电阻，以减少用作输出时或由推挽驱动器驱动输入时的功耗。
器件可配置为屏蔽每个输入端口以防其状态改变时生成中断，也可配置为系统主器件读取时反转I/O数据逻辑状态。
开漏中断输出引脚(1)允许监视输入引脚并在每次一个或多个输入端口发生变化时指定（除非已屏蔽）。
输出使能(1)引脚可指定任何被选作输出的I/O的三态，并可用作输入信号以使LED闪烁或调光（频率 > 80 Hz且更改占空比的PWM）。
内部上电复位(POR)或硬件复位(1)引脚会将40个I/O初始化为输入。三个地址选作引脚配置8个从地址之一。
PCA9506提供56引脚TSSOP和HVQFN封装，而PCA9505仅提供TSSOP封装。它们均用于-40 Cel至+85 Cel的工业温度范围。
Outline 3d SOT364-1
产品详情
特征
- 兼容标准模式(100 kHz)和快速模式(400 kHz)的I²C总线串行接口
- 2.3 V至5.5 V 操作，5.5 V耐受I/O
- 40个可配置I/O引脚在上电时默认为输入
- PCA9505的所有I/O上附带100 kΩ内部上拉电阻
- 输出：
- 图腾柱（10 mA拉出，15 mA灌入）具有边缘速率控制输出结构
- 低电平有效的输出使能(1)输入引脚使所有输出三态变化
- Acknowledge时更改输出状态
- 开漏低电平有效的中断(1)输出引脚允许监视编程为输入的引脚的逻辑电平变化
- 输入：
- 可编程中断屏蔽控制，适用于状态更改时无需中断的输入引脚
- 极性反转寄存器允许在读取时反转I/O引脚的极性
- 低电平有效的复位(1)输入引脚将器件恢复到上电默认状态
- 3个可编程地址引脚允许同一总线上有8个器件
- 能带电插入
- 线路干扰最小化（IOFF和上电三态）
- 信号瞬变抑制（50 ns噪音滤波器和稳健的I²C总线状态机）
- 低待机电流
- -40 Cel至+85 Cel操作
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供TSSOP56 (PCA9505、PCA9506)和HVQFN56 (PCA9506)封装
Target Applications
- 服务器
- RAID系统
- 工业控制
- 医疗设备
- PLC
- 手机
- 赌博机
- 仪器和测试测量
部件编号包含： PCA9505DGG, PCA9506BS, PCA9506DGG.
