带有中断和复位的4位I2C总线和SMBus低功率I/O端口
PCA9537是一款10引脚CMOS器件，为I²C总线/SMBus应用提供带中断和复位的4位通用并行输入/输出(GPIO)扩展，是为增强NXP Semiconductors的I²C总线I/O扩展器系列而开发的。ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，I/O扩展器提供简易的解决方案。

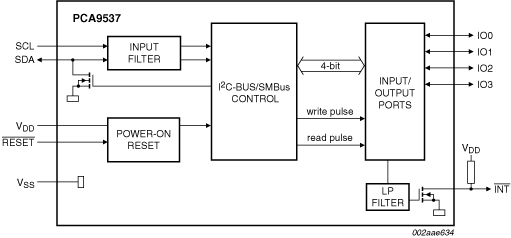

PCA9537由4位配置寄存器（输入或输出选择）、4位输入端口寄存器、4位输出端口寄存器和4位极性反转寄存器（高电平有效或低电平有效操作）组成。系统主器件可通过写入I/O配置位将I/O用作输入或输出。每个输入或输出的数据保留在对应的输入端口或输出端口寄存器中。通过极性反转寄存器可反转输入端口寄存器的极性。系统主器件可读取所有寄存器。
当任何输入状态与其对应的输入端口寄存器状态不同时，会激活PCA9537开漏中断输出(1)并用于通知系统主器件输入状态已改变。上电复位会将寄存器设为其默认值并初始化器件状态机。1引脚可引发相同的复位/初始化而无需使器件断电。
I²C总线地址固定因而相同I²C总线/SMBus上只允许存在一个器件。
TSSOP10
产品详情
特征
- 带有中断和复位的4位I²C总线GPIO
- 2.3 V至5.5 V的工作电源电压范围
- 5 V耐受I/O
- 极性反转寄存器
- 低电平有效的中断输出
- 低电平有效的复位输入
- 低待机电流
- SCL/SDA输入上有噪音滤波器
- 上电时没有脉冲干扰
- 内部上电复位
- 默认为4个输入的4个I/O引脚
- 0 Hz至400 kHz时钟频率
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供TSSOP10封装
