S12ZVC平台是S12 MagniV®混合信号MCU系列的一部分，提供一个低成本、高集成度的解决方案，支持客户设计小尺寸的汽车CAN终端节点，同时这个系列的概念还为平台设计提供了充分的可扩展性。

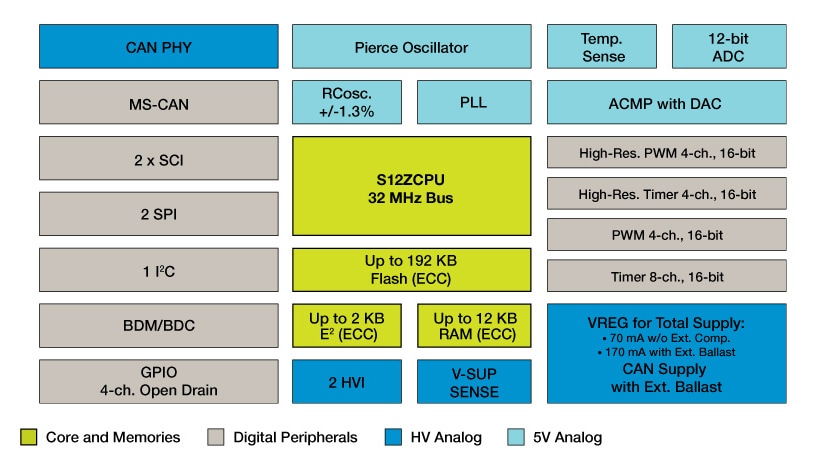

S12ZVC集成了高精尖的S12Z内核、一个12V至5V稳压器和一个CAN物理层，适用于传感器、执行器开关面板或其他用户界面等多种汽车和工业控制应用。
如需了解更多信息和样品供货情况，请联系当地的恩智浦销售机构。
| 特性 | S12ZVCA | S12ZVCA | S12ZVC | S12ZVC | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 封装 | 64引脚LQFP-EP | 48引脚LQFP | 64引脚LQFP-EP | 48引脚LQFP | ||||||||||||
| 闪存(ECC) (KByte) | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 |
| EEPROM (ECC) (KByte) (4字节可擦写) | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 |
| RAM (ECC) (KB) | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 |
| 高速CAN物理层 | 1 | 1 | 1 | 1 | ||||||||||||
| 高电压输入 | 2 | 2 | 2 | 2 | ||||||||||||
| 面向CAN PHY的Vreg，带外部镇流器 (BCTLC) | 有 | 有 | 有 | 有 | ||||||||||||
| VDDX/VSSX引脚 | 2/2 | 2/2 | 2/2 | 2/2 | ||||||||||||
| msCAN | 1 | 1 | 1 | 1 | ||||||||||||
| SCI/SPI/IIC | 2/2/1 | 2/1/1 | 2/2/1 | 2/1/1 | ||||||||||||
| SENT (发射器) | 1 | 1 | 1 | 1 | ||||||||||||
| 16位定时器通道 | 8 + 4 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | 8 + 4 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | ||||||||||||
| 16位PWM通道 | 4 + 4 (20 ns分辨率) | 4 + 3 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | 4 + 3 (20 ns分辨率) | ||||||||||||
| ADC通道 | 16 (12位) | 10 (12位) | 16 (10位) | 10 (10位) | ||||||||||||
| 8位DAC | 1 | 1 | - | - | ||||||||||||
| ACMP 5V (带轨到轨输入) | 2 | 2 | - | - | ||||||||||||
| EVDD (20 mA源电流) | 1 | 1 | 1 | 1 | ||||||||||||
| N-GPIO (25 mA汇点电流) | 4 | 4 | 4 | 4 | ||||||||||||
5 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 预算报价（不含税） | 内核类型 | 运行频率[最高]（MHz） | Flash (kB) | RAM (kB) | EEPROM (kB) | 其他模拟功能 | PHY | GPIO | CAN | SCI | SPI | I2C | External Analog [ADC] (Channels, bits) | Internal Analog [ADC] (Channels, bits) | 16-bit PWM | 16-bit Timer | SENT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | HLQFP64 | 64 | 1K @ CNY25.13 | S12Z | 32 | 192 | 12 | 2 | 4-ch NGPIO | CAN | 42 | 1 | 2 | 2 | 1 | 16 , 10 | 10 , 5 | 4 | 8 | 1 | |||
正常供应 | LQFP48 | 48 | 1K @ CNY24.41 | S12Z | 32 | 192 | 12 | 2 | 4-ch NGPIO | CAN | 28 | 1 | 2 | 1 | 1 | 10 , 10 | 10 , 5 | 3 | 4 | 1 | |||
正常供应 | HLQFP64 | 64 | 1K @ CNY26.35 | S12Z | 32 | 192 | 12 | 2 | 2-ch. ACMP, 4-ch NGPIO, DAC | CAN | 42 | 1 | 2 | 2 | 1 | 16 , 10 | 12 , 5 | 4 | 8 | 1 | |||
正常供应 | LQFP48 | 48 | 1K @ CNY25.63 | S12Z | 32 | 192 | 12 | 2 | 2-ch. ACMP, 4-ch NGPIO, DAC | CAN | 28 | 1 | 2 | 1 | 1 | 10 , 10 | 12 , 5 | 3 | 4 | 1 | |||
正常供应 | HLQFP64 | 64 | 1K @ CNY28.86 | S12Z | 32 | 192 | 12 | 2 | 2-ch. ACMP, 4-ch NGPIO, DAC | CAN | 42 | 1 | 2 | 2 | 1 | 16 , 10 | 12 , 5 | 4 | 4 | 1 |
