S12ZVM混合信号MCU，适用于汽车和工业电机控制应用
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.

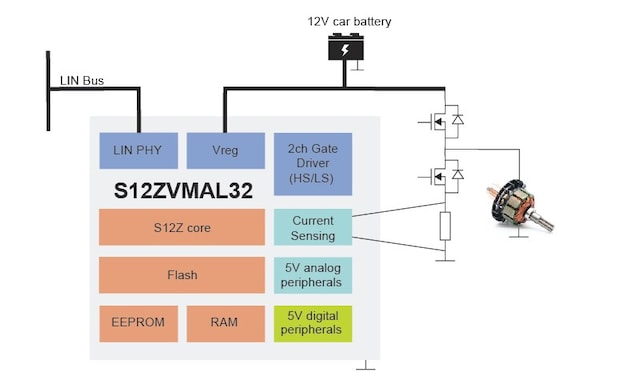

适用于汽车和工业电机控制应用的混合信号MCU
产品详情
特征
- S12Z内核，32 MHz总线速率
- 最高32 KB闪存
- 128 B EEPROM
- 最高2 KB RAM
- LIN物理层
- 12 V稳压器
- H桥MOSFET栅极驱动器(2通道)
- 用于电流传感的光放
- 包含在产品长期供货计划中(至少15年)
- 极其可靠的MCU
S12ZVMA对照表
| S12ZVMA系列 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 产品名称 | VMAL32 | VMAL16 | VMAL32 | VMAL16 | VMA32 | VMA16 | VMA32 | VMA16 |
| 通信物理层(PHY) | LIN | 高压PWM | ||||||
| 封装 | 48 LQFP | 32 LQFP | 48 LQFP | 32 LQFP | ||||
| 闪存(字节) | 32 KB | 16 KB | 32 KB | 16 KB | 32 KB | 16 KB | 32 KB | 16 KB |
| EEPROM (字节) | 128 | |||||||
| RAM (字节) | 2 KB | 1 KB | 2 KB | 1 KB | 2 KB | 1 KB | 2 KB | 1 KB |
| Vreg | 12V电源；5V/70mA | |||||||
| N沟道FET预驱动器/ GDU (HS / LS) | 1/1 | 1/0 | 1/1 | 1/0 | ||||
| 外部FET | 50-80nC总栅极电荷 | |||||||
| 电荷泵 | 有 | |||||||
| 集成式阴极负载二极管 | 有 | |||||||
| 集成式电流感测运算放大器 | 有 | |||||||
| 10位ADC (外部通道) | 7 | 4 | 7 | 4 | ||||
| SCI | 1 (路由到LIN-PHY) | |||||||
| SPI | 1 | |||||||
| 内部定时器 | TIM + RTI + API | |||||||
| TIM (IC/OC通道) | 2ch + 2ch 16-bit | |||||||
| PWM | 6通道PMF (2 x GDU，4 x 通用IO) | |||||||
| EVDD (25mA汇点) | 1 | |||||||
| 温度选项 | V / M / W (高达150°C Ta) | V / M (高达125°C Ta) | V / M / W (高达150°C Ta) | V / M (高达125°C Ta) | ||||
