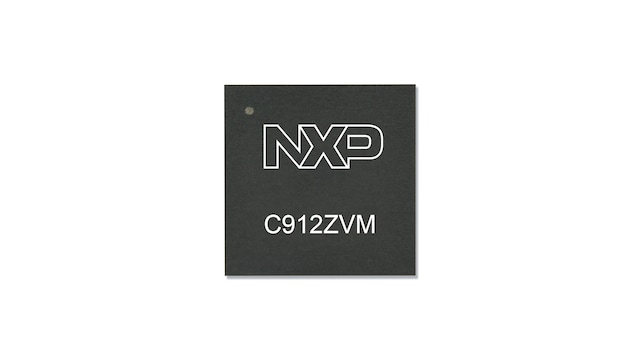

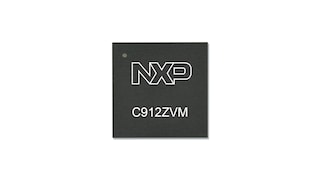

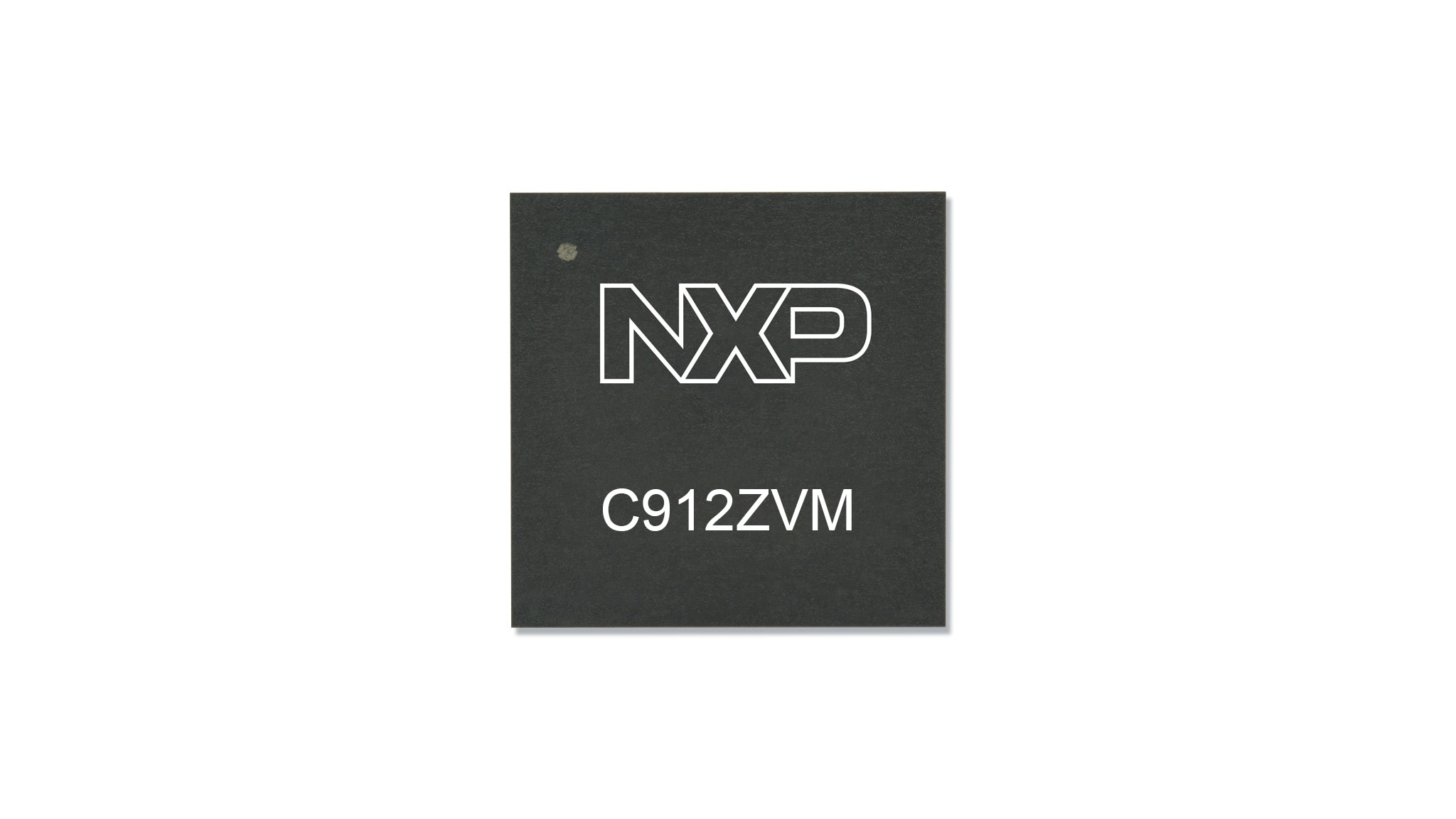

C912ZVM混合信号MCU，适用于汽车和工业电机控制应用
恩智浦正加强供应链的抗风险能力, C912ZVM混合信号MCU。借助在中国建立的工程和制造能力，恩智浦将继续选择符合全球质量标准、为本地市场量身定制的产品。
16 位 S12MagniV® C912ZVM 混合信号微控制器系列提供了最小、高效、可扩展的三相电机控制解决方案，适用于工业和汽车的无刷直流(BLDC)电机、永磁同步电机(PMSM)或开关磁阻电机(SRM)控制应用。
C912ZVM集成了12V转5V的稳压器、LIN 物理层或 CAN 物理层以及栅极驱动器单元(GDU), 以控制六个功率 MOSFET。
Features
- 增强的S12Z内核，高达100 MHz时钟频率和50 MHz总线频率
- 32 kB - 128 kB 闪存 (ECC)
- 128 B - 512 B EEPROM with ECC
- 4 kB - 8 kB RAM with ECC
- 6 通道 PMF 15 位 PWM 用于电机控制与死区时间、故障管理
- 双 12 位模数转换器 (ADC)
- 同步ADC转换的可编程触发单元(PTU)
- 3.5 V至20 V 工作电压范围
- LIN物理层 (仅限 S12ZVML128, S12ZVML64, S12ZVML32 和 S12ZVML31)
- 6 个功率 MOSFET 的栅极驱动电路 (GDU)
- 面向电流测量/感应的 2 个运算放大器
C912ZVM 系列产品对比
| 产品名称 | S12ZVML128/64/32 | S12ZVMC128/64 | S12ZVML31 | ||
|---|---|---|---|---|---|
| 封装 | 64LQFP-EP | 64LQFP-EP | 64LQFP-EP/48LQFP-EP | ||
| 闪存 | 128k/64k/32k | 128k/64k | 32k | ||
| RAM | 8k/4k | 8k/4k | 4k | ||
| EEPROM (字节) | 512 | 512 | 128 | ||
| PHY | LIN | 0 | LIN | ||
| 独立 VREG | 0 | 1 | 0 | ||
| GDU (HS / LS) | 3/3 | 3/3 | 3/3 | ||
| 集成自举二极管 | 0 | 0 | 3 | ||
| OpAmp / 电流传感 | 2 | 2 | 2/1 | ||
| ADC (外部通道) | 4+5 | 4+5 | 4+5/1+3 | ||
| MSCAN | 1 | 1 | 0 | ||
| SCI | 2 | 2 | 2/1 | ||
| SPI | 1 | 1 | 1/0 | ||
| TIM (IC/OC通道) | 4 | 4 | 4/3 | ||
| PWM通道 | 6 | 6 | 6 | ||
| 外部FET标称栅极电荷(nC) | 100-150 | 100-150 | 50-80 | ||
| 工作环境温度(最低温度至最高温度) (°C) | 最高150°C环境温度 | ||||
SafeAssure Program
C912ZVM常见问题解答
什么是C-line？
C-line是一个方便用户识别部分恩智浦汽车产品的项目，这些产品专为中国市场量身定制，同时保持了恩智浦的全球品质。
使用 C-line 产品对OEM商有什么好处？
使用C-line产品可以让OEM商放心，因为这些产品符合恩智浦的本地化标准，并且提高了供货抗风险能力。
C-line包含哪些产品？
目前，部分KEA和MagniV产品已并入C-line中。另外，恩智浦也在不断评估，根据客户关注反馈，扩展C-line系列至S32K3等产品。
谁可以购买C-line产品？
C-line项目将作为一种替代或补充的产品方案，提供给汽车 OEM商，并附带有关供货保障的条款和条件（T&C）。
恩智浦的本地化标准是什么？
恩智浦考虑了多个因素，但主要的是基于中国的前端制造和针对中国市场特定需求、标准和用例量身定制的功能。
我想了解更多有关C-line 产品和相关供应保障条款和条件的信息，应该联系谁？
请拨打您所在地区恩智浦销售代表的电话，获取更多有关 C-line 的信息。
