8位通用MP MCU
产品详情

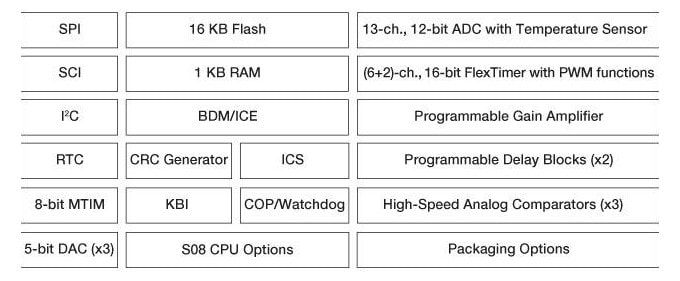

框图
特征
S08中央处理单元(CPU)
- 2.7–5.5V条件下HCS08 CPU频率高达50 MHz，温度范围为-40°C至+105°C
- 附加了后台指令(BGND)的HCS08指令集
片上存储器
- 高达可达16K闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
- 高达1 KB RAM
- 安全电路可防止对RAM和闪存内容的非法访问
节电模式
- 两种低功耗停止模式以及低功耗等待模式
- 时钟门控寄存器可关闭闲置模块的时钟
外设
- 模数转换器(ADC)
- 13个通道
- 12位分辨率
- 2.5 µs转换时间
- 自动比较功能
- 1.7 mV/°C温度传感器
- 内部带隙参考通道
- 在停止3模式运行
- 1个2通道FlexTimer + 1个6通道
- 支持高达51.34 MHz的运行
- 可选择捕捉输入
- 输出比较
- 边沿或中心对齐的PWM
- 死区时间插入
- 故障输入
- MTIM: 简单的8位定时器，有4个可通过软件选择的时钟源和一个可编程中断
- 3个高速模拟比较器(HSACMP)
- +ve和-ve输入
- 可分别选择在比较器输出的上升沿和下降沿产生中断
- 过滤
- 窗口设置
- 可选择将HSCMP1和HSCMP2输出发送到FTM1模块
- 在停止3模式运行
- 可编程增益放大器(PGA)
- 差分可编程增益放大器，增益可设置为(x1, x2, x4, x8, x16 或x32)
- 2个可编程延时模块(PDB)
- PDB1将PWM与ADC采样同步
- PDB2将PWM与模拟比较器的比较窗口同步
- 独立时钟源的COP和循环冗余校验生成器
开发支持
- 单线后台调试接口
- 断点功能
- ICE调试模块
- 3个比较器和9种触发模式
- 8个深度FIFO用于存储流程更改地址和纯事件数据
- 支持标记和强制断点
产品长期供货计划
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
目标应用
- 汽车
- 照明
- 车门、车窗升降及座椅控制
- 汽车电气燃料泵
- 汽车风机控制
- 消费电子
- 小型设备
- 工业
- 暖通空调与控制系统
- 工业驱动器/风机/泵
- 电机控制
- 无刷直流电机(BLDC)
- 通用电机
- 步进电机
- 三相交流感应电机
- 单相交流感应电机
