超可靠的双核32位MCU，适用于汽车和工业控制应用
MPC5643L 32位MCU基于Power Architecture®技术，将关键的功能安全特性集成在一个芯片上，降低了设计的复杂性和组件数量。它专为满足ISO 26262安全标准最严苛的ASIL D等级要求而设计。
- 双核、双指令执行架构支持更高性能，同时采用更低功率
- 锁步模式为冗余处理和计算提供软件环境
- 去耦的并行模式支持需要最大性能或软件多样性的应用
- 面向电机控制等实时应用的精确和确定性的控制定时
- SafeAssure®功能安全解决方案
产品详情
特征

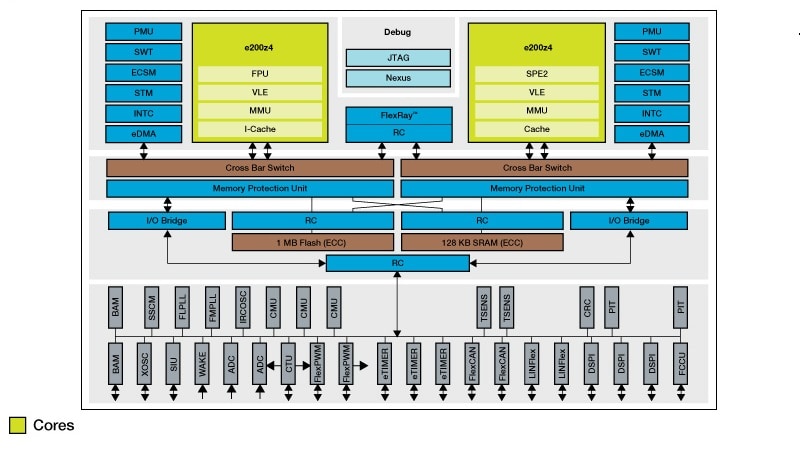

- 双e200 Z4 CPU架构
- 两套处理设备，包括CPU、DMA、中断控制器、交叉开关和MPU，支持逻辑层面的故障检测
- 两个静态可配置的运行模式：锁步运行(冗余处理和计算)和双并行模式(独立内核运算)
- 监测和管理故障事件的故障采集单元
- RAM和闪存上的纠错编码功能可以检测/纠正存储器错误。
- 首款通过ISO 26262功能安全标准认证的MCU。
- 与FlexRay™和CAN/安全端口进行可靠的通信，进行高速低时延的消息传送
- 交叉触发单元协调ADC、定时器和PWM生成，最大限度地减少CPU中断负荷
- 3个eTimer
- 两个ADC
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
购买/参数
1-10 / 12 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 预算报价（不含税） | Flash (kB) | RAM (kB) | 内核类型 | 内核：内核数量(规范值) | 运行频率[最高]（MHz） | SafeAssure 功能安全 | CAN | SCI | DSPI | Ambient Operating Temperature (Min to Max) (℃) | 电源电压[最小]（V） | 电源电压[最大]（V） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | LQFP144 | 144 | 10K @ CNY82.43 - 10K @ CNY84.22 | — | — | e200 | 2 | 120 | ISO 26262 | — | — | — | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP144 | 144 | 10K @ CNY82.43 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP144 | 144 | 10K @ CNY76.83 - 10K @ CNY74.82 | 1024 | 128 | e200 | 2 | 80 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LFBGA257 | 257 | 10K @ CNY89.32 - 10K @ CNY91.40 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP100 | 100 | 10K @ CNY79.34 | 1024 | 128 | e200 | 2 | 64 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP144 | 144 | 10K @ CNY88.74 - 10K @ CNY90.68 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LFBGA257 | 257 | 10K @ CNY96.07 - 10K @ CNY98.01 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP100 | 100 | 10K @ CNY79.34 - 10K @ CNY81.35 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LQFP144 | 144 | 10K @ CNY88.74 - 10K @ CNY90.68 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 | |||
正常供应 | LFBGA257 | 257 | 10K @ CNY96.07 - 10K @ CNY98.01 | 1024 | 128 | e200 | 2 | 120 | ISO 26262 | 2 | 2 | 3 | -40 to 125 | 3 | 3.6 |
文档
快速参考恩智浦 文档类别.
1-10 / 52 文件
产品变更通知 (3)
产品简介 (1)
-
NXP® MPC5643L Microcontroller - Product Brief[MPC5643LPB]亮点
勘误表 (1)
-
MPC5643L_2N89D-0N18H, Mask Set Errata for Mask 2N89D and 0N18H[MPC5643L_2N89D-0N18H]
参考手册 (3)
工程设计要点 (9)
1-10 / 52 文件
紧凑列表
产品变更通知 (3)
产品简介 (1)
-
NXP® MPC5643L Microcontroller - Product Brief[MPC5643LPB]亮点
勘误表 (1)
-
MPC5643L_2N89D-0N18H, Mask Set Errata for Mask 2N89D and 0N18H[MPC5643L_2N89D-0N18H]
参考手册 (3)
工程设计要点 (9)
应用笔记 (26)
-
恩智浦微控制器故障排除清单[AN13461]
应用笔记软件 (4)
-
Software for AN12080[AN12080SW]
-
Software files for AN4794[AN4794SW]
-
AN4149SW-Associated code for AN4149[AN4149SW]
-
Application Software files for AN4147.[AN4147SW]
手册 (1)
-
Safety System Basis Chip for Automotive Brochure[SBCAUTOBRA4]
支持信息 (1)
-
FREESCALE 1108067 P0026 C001[C26262_MPC5643L]
数据手册 (1)
-
MPC5643L Microcontroller - Data Sheet[MPC5643L]亮点
白皮书 (1)
-
MPC564XL White Paper[MPC564XLWP]
简介 (1)
-
MPC564xL Family Fact Sheet[MPC5643LLPRDFS]亮点
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 19 硬件
-
-

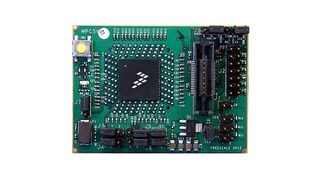

评估板和开发板面向MPC5643L和MC33908 SBC的评估系统亮点
正常供应 -
评估板和开发板MPC56xx Shield扩展板亮点
正常供应 -
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-
仿真器、探测器、编程器Universal Multilink开发接口
正常供应 -
仿真器、探测器、编程器Universal Multilink FX高速开发接口
正常供应
软件
快速参考恩智浦 软件类型.
1-5 / 17 软件文件
-
模拟及建模工具
基于模型的设计工具箱（MBDT）亮点
-
BSP及设备驱动
MPC5xxx Freescale EEPROM Emulation Driver
-
BSP及设备驱动
AUTOSAR 4.0 MCAL for MPC564xL
-
可访问其他软件。 查看我们的精选合作伙伴解决方案.
-
BSP及设备驱动
MPC56xx C90FL JDP Standard Software Driver for Single-Module Flash
