QorIQ® Layerscape 2084A和2044A多核通信处理器
QorIQ LS2系列处理器提供前所未有的性能和集成，为实现更智能、更强大的未来网络创造了条件。8核QorIQ LS2084A和4核LS2044A多核处理器配备Arm® Cortex®- A72内核，带有先进的高性能数据通路和网络外设接口，适用于网络、电信/数据通信、无线基础设施、军事和航空航天应用。
新一代数据通路架构与强大的软件工具包相结合，提供更高程度的硬件抽象，让软件开发更加快捷简单。
This combination balances ease-of-use with high-performance processing in a Linux® environment that is familiar to any software programmer. 客户可以充分利用底层硬件，轻松适应网络更改，实现对网络的实时“软”控制。
产品详情
特征
内核复合体
- 8个64位ARM Cortex-A72 CPU
- 高达2 GHz
- 每组的两个内核共享一个1 MB的L2缓存
- 1 MB L3平台缓存
- 两个64位DDR4 SDRAM存储控制器
- 支持ECC和交错存取功能
- 高达2.1 GT/s
网络元件
- 线速I/O处理器，具有以下特点：
- 8x 10 GbE
- 8x 1 GbE
- 在以太网接口上实现L2交换
- XAUI/XFI/KR和SGMII
- MACSec，最多4个1/10 Gb以太网
- 两个SATA 3.0
- 4x PCIe Gen 3控制器
- SR-IOV支持，根复合体
加速器和存储器控制
- 20 Gb/s SEC加密加速
- 10 Gb/s模式匹配引擎
- 20 Gb/s数据压缩引擎
- 4 PCIe控制器(Gen3)，支持1x8、4x4、4x2、4x1通道配置
基本外设和互连
- 支持硬件虚拟化和分区执行
- 实施可信架构结合TrustZone®
- 服务处理器(SP)提供预引导初始化和安全引导功能
- 2x USB 3.0 (带物理层)
- 增强型安全数字主设备控制器
- 串行外设接口(SPI)控制器
- 四路串行外设接口(QSPI)控制器
- 4个I2C控制器
- 两个DUART
- 支持NAND与NOR闪存的集成闪存控制器(IFC 2.0)
相关产品
3.3 V, Two Differential Channel, 2-1 Multiplexer/Demultiplexer Switch
低压转换16位I²C总线/SMBus I/O扩展器
适用于开漏和推挽应用的双向电压电平转换器
带有中断的16位I2C总线和SMBus I/O端口
USB PD和Type C限流电源开关
用于充电器和USB-OTG组合应用的双向高端电源开关
双电源转换收发器(开漏，自动方向感测)
SMBus-Compatible, 8-Pin, Remote/Local Digital Temperature Sensor
购买/参数
1-10 / 33 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | Silicon Rev | 系列 | 状态 | 开发工具 | 认证级别 | 预算报价（不含税） | 封装端接数 | 封装类型 | Package Pitch (mm) | 内核类型 | 内核：内核数量(规范值) | 运行频率[最高]（MHz） | Typical Power | Cache (KB) | L1 Cache (KB) | L2 Cache (Max) (KB) | SRAM (kB) | 支持外部存储器 | DRAM frequency (max)(MHz) | SPI | QSPI | UART | I2C | USB Controllers | Ethernet Ports | 以太网类型 | PCIe | PCIe version | SATA | Encryption | Watchdog timer | 定时器 | 跟踪/调试 | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1824.44 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 2100 | — | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 2133 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1585.85 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 1600 | — | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 1600 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1403.40 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 1800 | 19.4 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 1867 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1744.38 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 2000 | 25.4 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 2133 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1788.61 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 2100 | 25.8 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 2133 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | N | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1554.76 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 1600 | 17.2 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 1600 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | N | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1375.90 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 1800 | 19.4 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 1867 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | N | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1710.20 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 2000 | 25.4 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 2133 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | N | Y | 4 | JTAG | — | 0 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY2043.36 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 2100 | 25.8 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 2133 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | -40 to 105 | |||
Rev 1.1 | QorIQ LS2088A | 正常供应 | LS2088A-RDB | Industrial | 100 @ CNY1571.77 | 1292 | BGA1292 | 1.0 | Arm Cortex-A72 | 4 | 1800 | 17.2 | 32, 48 | 32, 48 | 2048 | 128 | DDR4 SDRAM | 1867 | 1 | 1 | 4 | 4 | 2 | 16 | 10G, 1G | 4 | PCIe 3.0 | 2 x SATA 3.0 | Y | Y | 4 | JTAG | — | -40 to 105 |
文档
快速参考恩智浦 文档类别.
1-10 / 23 文件
勘误表 (1)
-
LX2084 Errata[LX2084-ERRATA-LINK]
参考手册 (2)
-
QorIQ LS2088A Reference Manual[LS2088ARM]
应用笔记 (15)
-
将Layerscape器件上的FlexTimer串接起来[AN13608]
1-10 / 23 文件
紧凑列表
勘误表 (1)
-
LX2084 Errata[LX2084-ERRATA-LINK]
参考手册 (2)
-
QorIQ LS2088A Reference Manual[LS2088ARM]
应用笔记 (15)
-
将Layerscape器件上的FlexTimer串接起来[AN13608]
支持信息 (1)
数据手册 (1)
-
LS2084A/LS2044A Data Sheet[LS2084A]
用户手册 (1)
-
DPAA2 User Manual[DPAA2UM]
白皮书 (1)
-
VIRTUAL AND SOFTWARE SOLUTIONS: THE BATTLE FOR ENTERPRISE NETWORK SUPREMACY[VIRTUAL-SOFTWARE-SOLUTIONS-WP]
简介 (1)
设计资源
硬件
快速参考恩智浦
板类型.
4 硬件
-
-

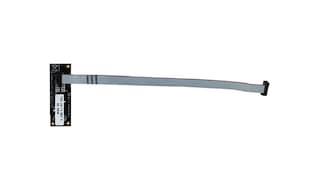

仿真器、探测器、编程器面向CodeWarrior TAP的QorIQ LS处理器调试器接头
正常供应 -
仿真器、探测器、编程器CodeWarrior® TAP
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

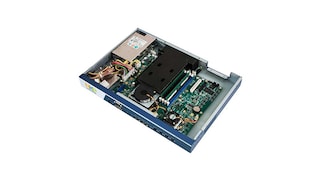

评估板和开发板QorIQ® LS2088A参考设计板
