带复位功能的8通道I2C总线多路复用器
PCA9547是一款八路双向转换多路复用器，通过I²C总线进行控制。SCL/SDA上游对会扇出八个下游对或通道。一次只可选择一条SCx/SDx通道，由可编程控制寄存器的内容决定。器件上电时会连接通道0，允许控制器和该通道上的下游器件之间的即时通信。
低电平有效的复位输入允许PCA9547从某一下游I²C总线卡在低电平状态的情况下恢复。将RESET引脚拉至低电平可将I²C总线状态机复位，从而导致除了通道0以外的其他所有通道均处于未选定状态，这样控制器就可以重新控制总线。
多路复用器传输门的构造使得VDD引脚可用于限制PCA9547传递的最大高电压。这允许在各对上使用不同的总线电压，在没有任何额外保护的情况下使1.8 V、2.5 V或3.3 V部件能够与5 V部件通信。外部上拉电阻将总线上拉至每个通道所需的电压电平。所有I/O引脚均可容许5 V电压。
产品详情

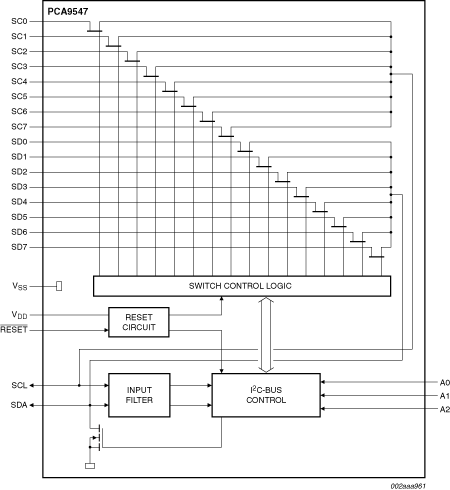

框图

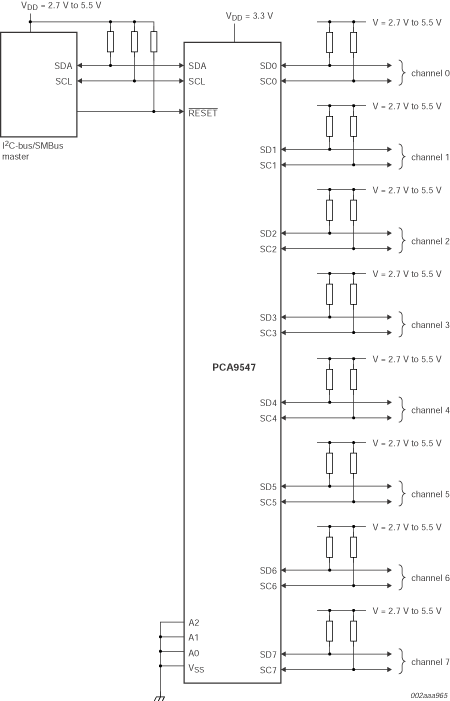

选择框图:
功能
主要特性
- 八选一双向变换多路复用器
- I²C总线接口逻辑；兼容SMBus标准
- 低电平有效的RESET输入
- 3个地址引脚，允许最多8个器件连接至I²C总线
- 通过I²C总线进行通道选择，一次一个通道
- 上电时除了已连接的通道0之外其他所有通道均处于未选定状态
- 低导通电阻多路复用器
- 允许在1.8 V、2.5 V、3.3 V和5 V总线之间进行电压电平转换
- 上电时没有脉冲干扰
- 支持热插入
- 低待机电流
- 电源电压工作范围：2.3 V至5.5 V
- 容许5 V输入电压
- 时钟频率：0 Hz至400 kHz
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-C101超过1000 V CDM
- 根据JEDEC标准JESD78完成超过100 mA的闭锁测试
封装方式
- SO24、TSSOP24和HVQFN24
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。PCA9547PW包含在15年产品长期供货计划中
部件编号包含： PCA9547BS, PCA9547D, PCA9547PW.
