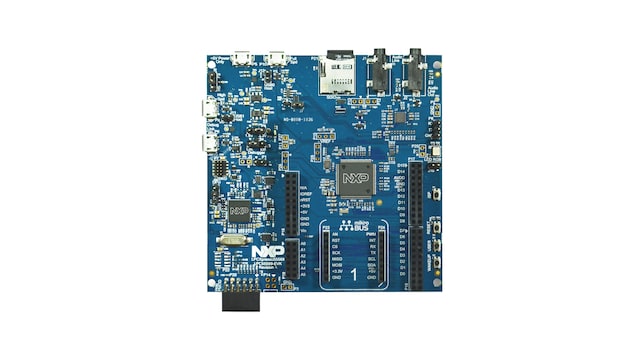

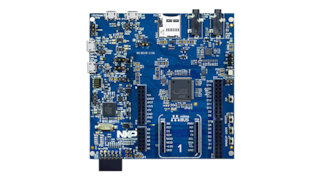

LPCXpresso板面向LPC5500系列MCU设计，为使用MCUXpresso软件和工具套件进行评估和原型设计提供了强大、可扩展的平台。Arduino UNO Mikroelekronika Click模块网站提供了多种插件选项。该板具有高速USB硬件调试器，可轻松升级固件，支持CMSIS-DSP或SEGGER J-link LITE的特殊版本。该板还可与SEGGER和P＆E等外部调试器搭配使用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

LPC5500 Arm Cortex-M33

LPC55S6x: 高效的基于Arm^® Cortex^®-M33的微控制器产品系列

特性

微控制器

LPC55S69双核Arm Cortex-M33微控制器，运行频率高达150MHz。

存储器扩展

微型SD卡插槽（4位SDIO）。

连接

UART和SPI端口通过板载硬件调试器将目标LPC55S69和USB桥接起来。
高速和全速USB端口，具有主机或设备功能可用的微型A/B连接器。

调试

板载高速USB、Link2硬件调试器，支持CMSIS-DAP和SEGGER J-Link协议。
支持外部硬件调试器。

传感器

恩智浦MMA8652FCR1加速度传感器

音频

立体声音频编解码器，带线路输入/输出

扩展选项

MikroEletronika Click扩展选项
LPCXpresso-V3扩展接口与Arduino® UNO R3兼容
兼容PMod的扩展/主机接头

用户接口

RGB用户LED, 加上复位, ISP, 唤醒和用户按钮

购买选项

点击展开

LPC55S69-EVK
LPCXpresso55S69 Development Board.

- 供货情况: 现货
- 库存: 11
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

3 文件

^用户指南
LPCXpresso55S69/LPCXpresso55S28 Development Board User Manual快速入门

PDF版本 1.6Mar 22, 20226.4 MBUM11158English
请登录
^用户指南
LPC55S69-EVK评估板快速入门快速入门

HTMLMar 26, 2019GS-LPC55S69-EVKEnglish
^{应用笔记软件}
ML State Monitor

EXTERNAL版本 0Jun 20, 2024123.2 MBMLSTATEM-ANSWEnglish
