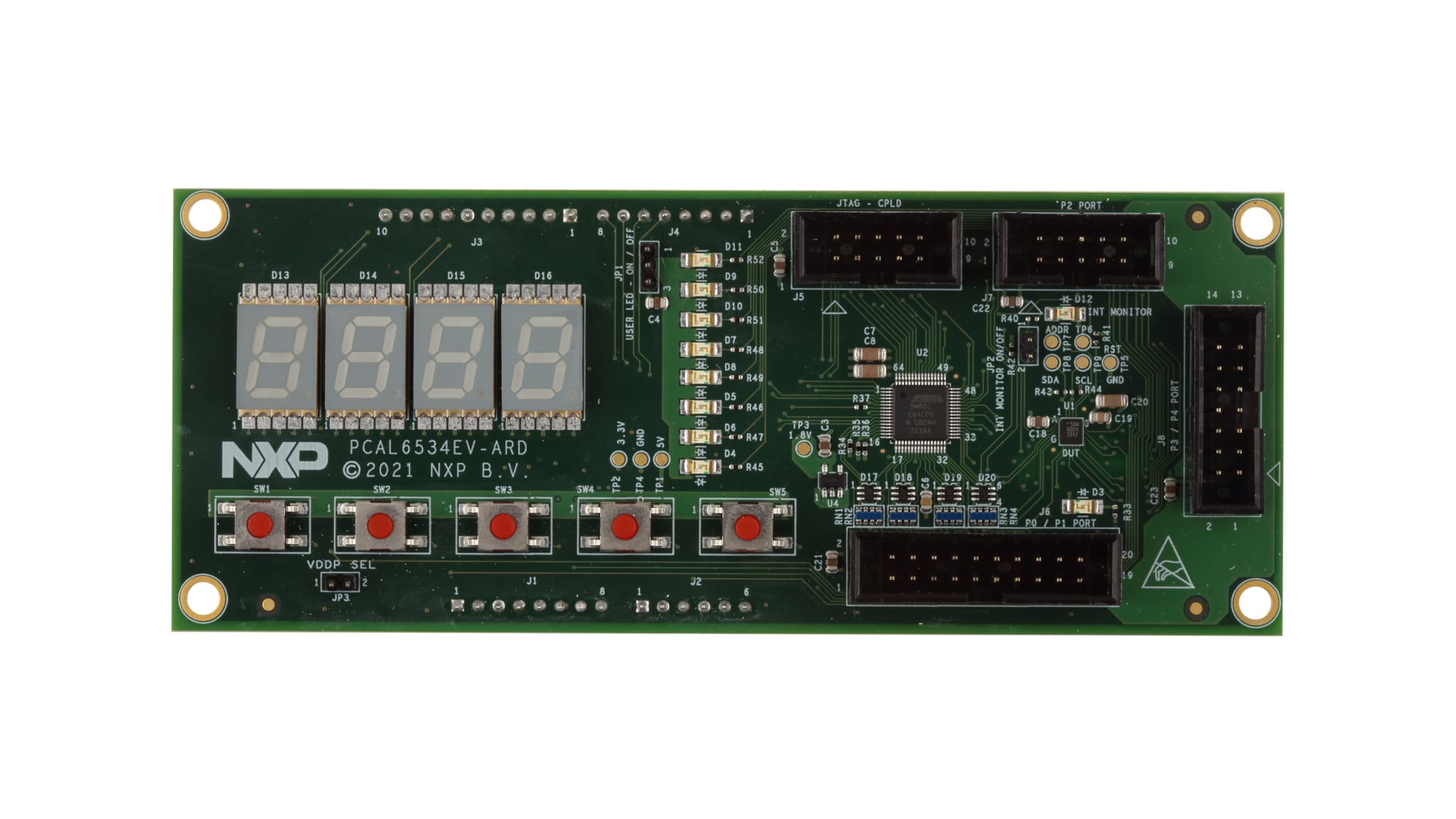

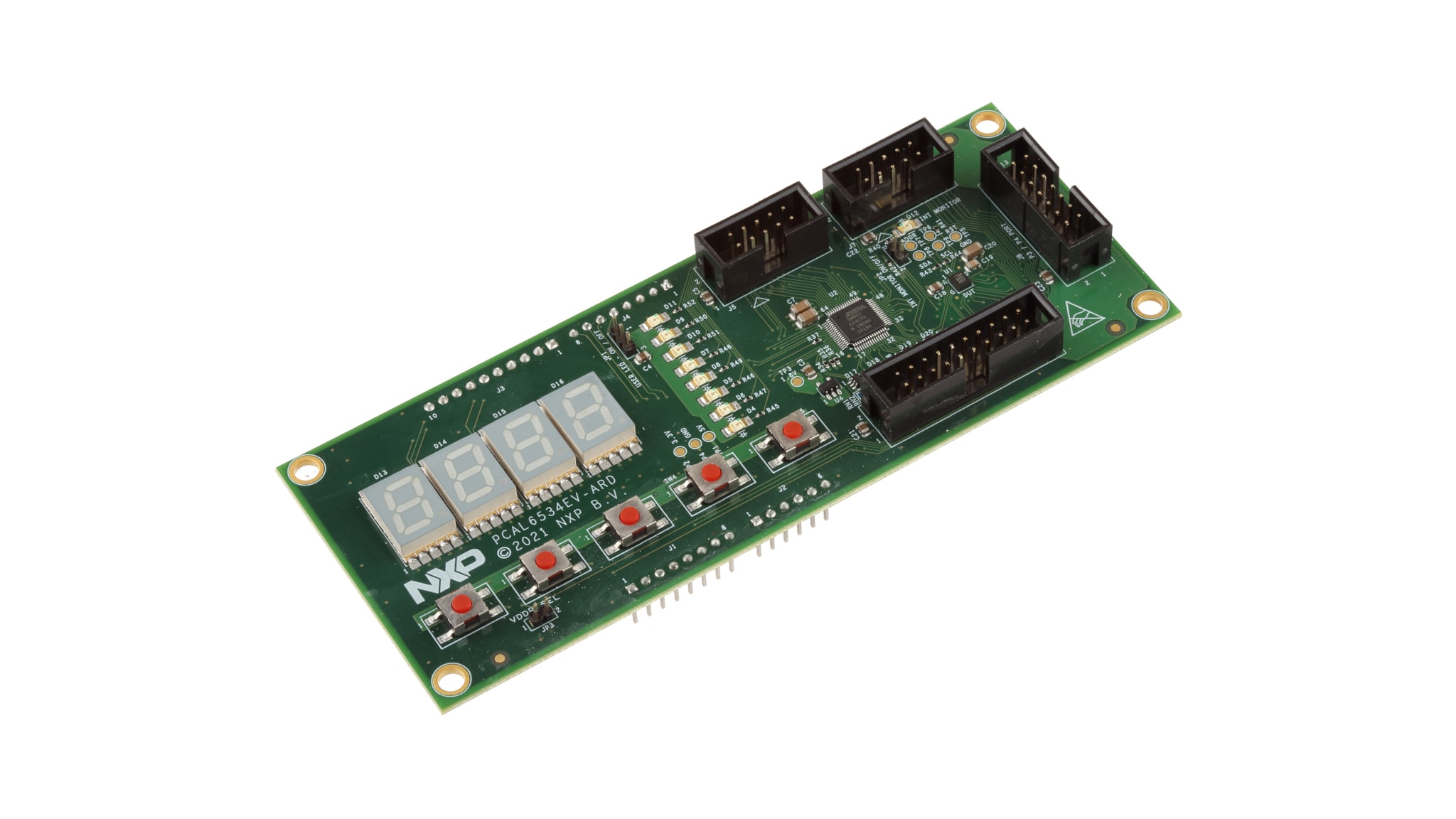

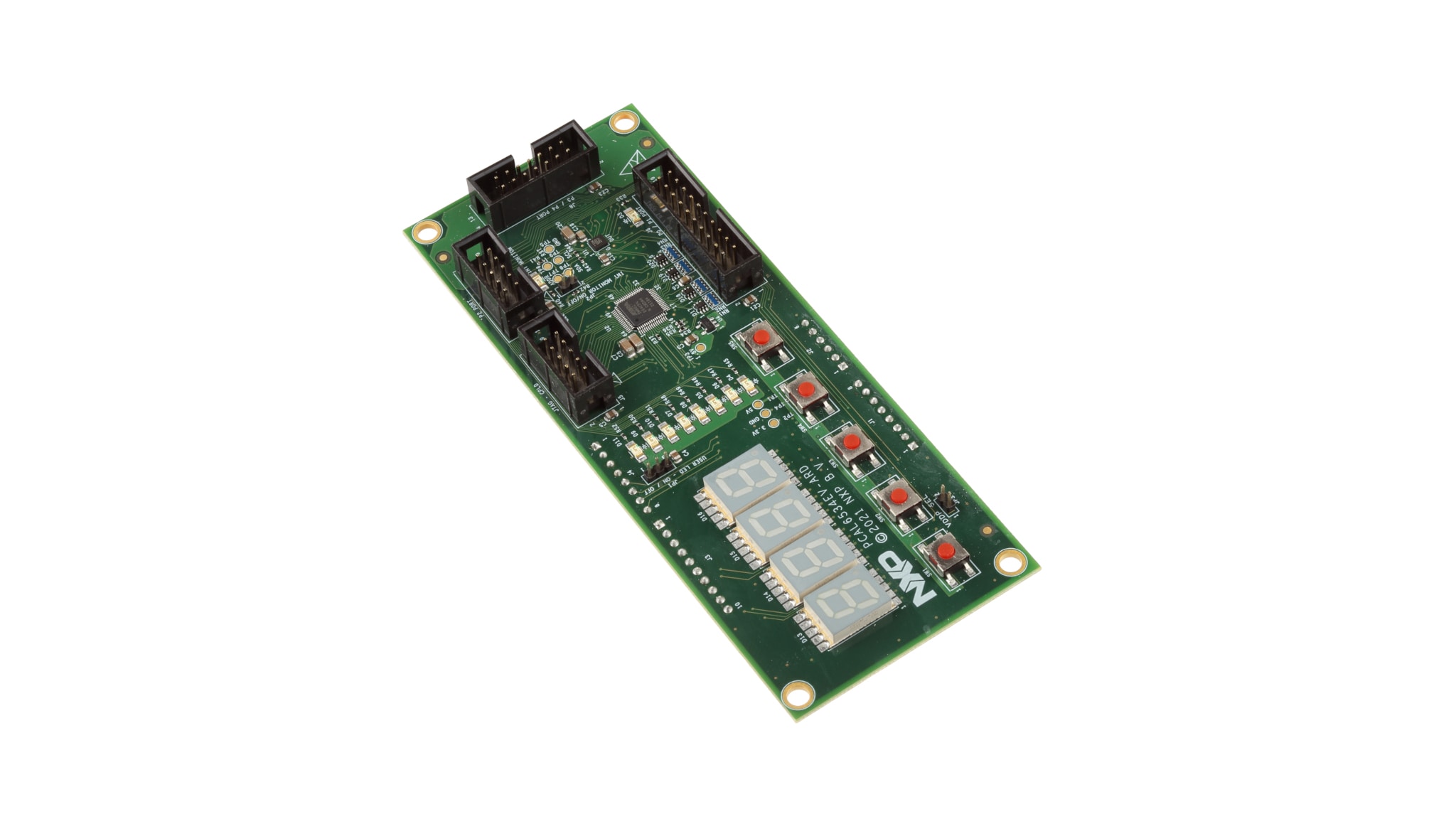

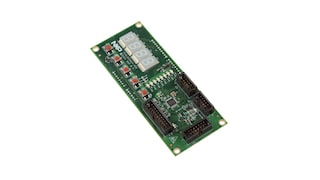

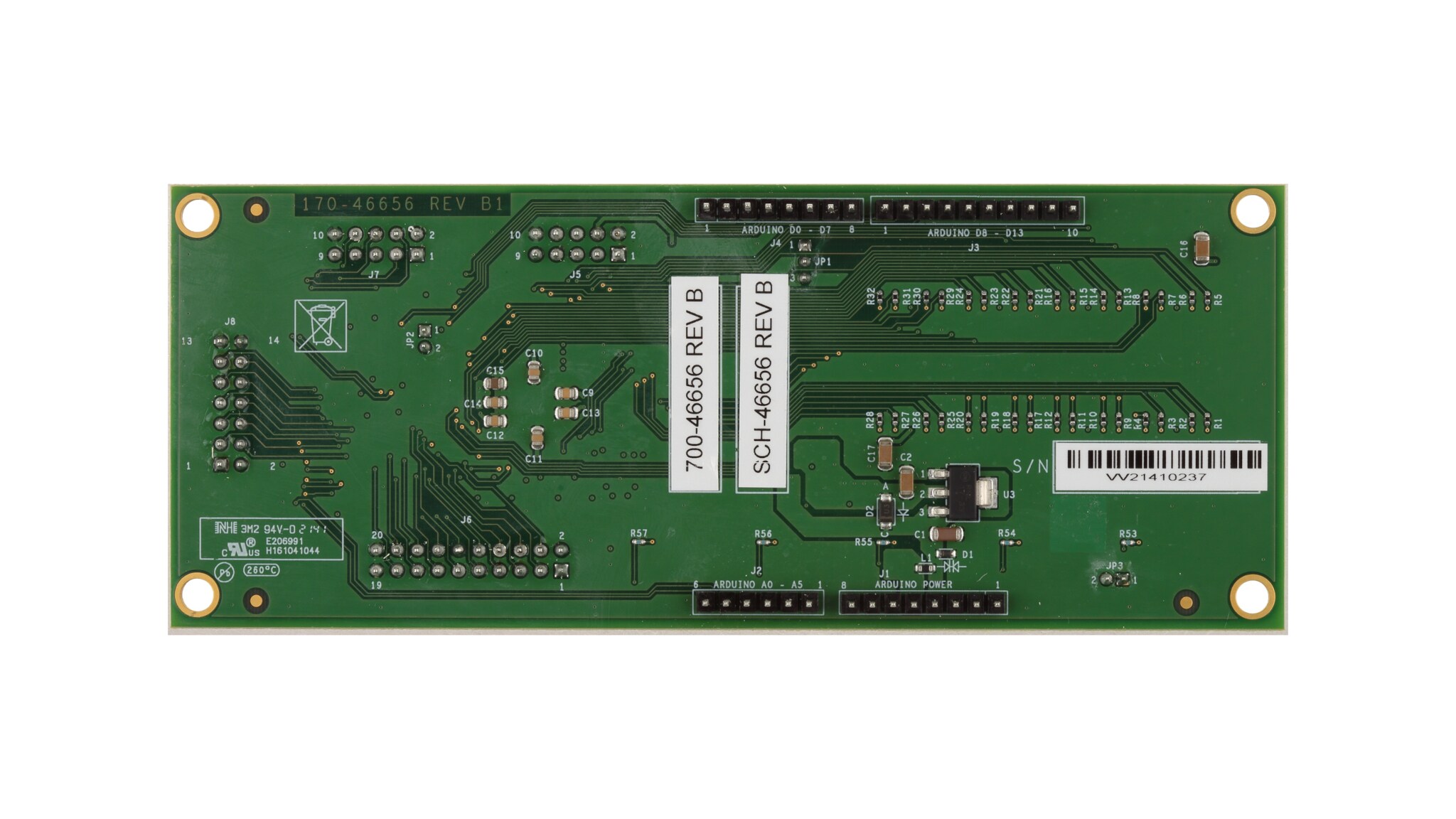

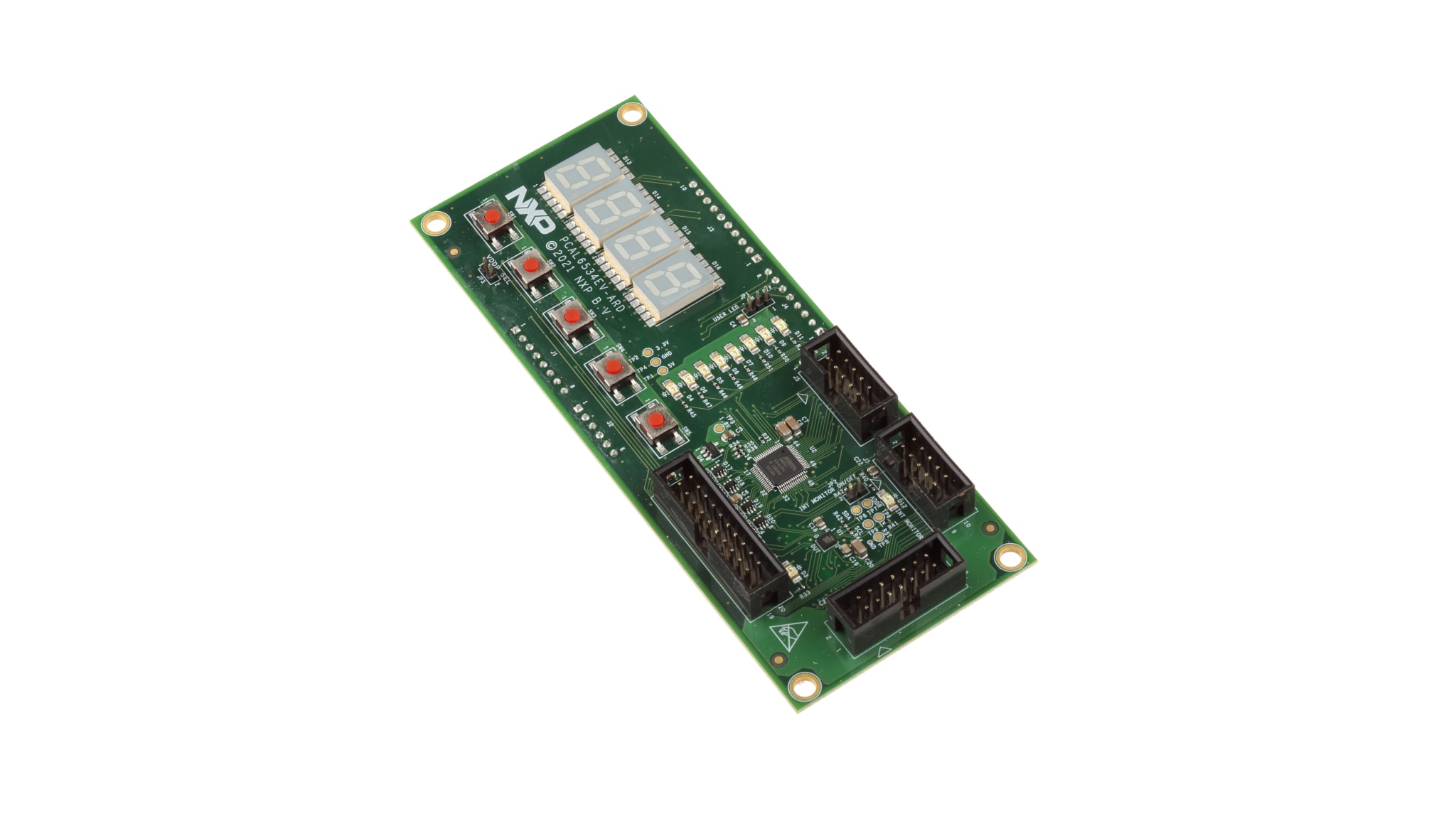

PCAL6534EV 34位通用IO Arduino® Shield扩展板

PCAL6534EV-ARD 正常供应

滚动图片以放大

PCAL6534EV-ARD Arduino Shield扩展板可轻松与Arduino EVK集成，评估34位通用I/O扩展器的功能，用来连接传感器、按钮、键盘等。图形界面支持用户轻松探索GPIO扩展器的不同功能，创建一个评估系统。

产品详情

支持的器件

接口

通用I/O(GPIO)

  • PCAL6534: 超低电压, 电平转换, 34位I²C总线/SM总线I/O扩展器

特性

通用功能

  • 支持34位通用IO
  • 开漏低电平有效的中断输出(INT)
  • 锁存输出具有25 mA的最大驱动能力，用于直接驱动LED
  • 具有输出驱动强度、输入锁存、上拉/下拉启用/选择和中断屏蔽功能的敏捷I/O

电源

  • 供电电压：VDD (p) 1.65 V至5.5 V，VDD (I2C总线) 0.8 V至3.6 V
  • 低待机电流(2.0 uA/3.0 uA)

电压转换

  • 允许下列电压之间的双向电压电平转换和通用IO扩展：0.8 V至3.6 V SCL/SDA以及1.8 V、2.5 V、3.3 V、5.5 V 端口P

接口

  • 1 MHz Fm+ I2C总线
  • RESET引脚

封装

  • VFBGA42，塑料极细间距球栅阵列组件，芯片尺寸2.6 x 3.0 mm

购买选项

PCAL6534EV-ARD-Image

点击展开

  • PCAL6534EV-ARD
    正常供应

  • PCAL6534EV 34-Bit GPIO Arduino® Shield.

  • 套件包含

    • 完成组装和测试的评估板，放在防静电袋中
    • 快速入门指南
  • $44.44 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
