LPC55S69-EVK评估板快速入门
1. 连接
1.1 连接并演示LPC55S69
1.3 连接USB线缆

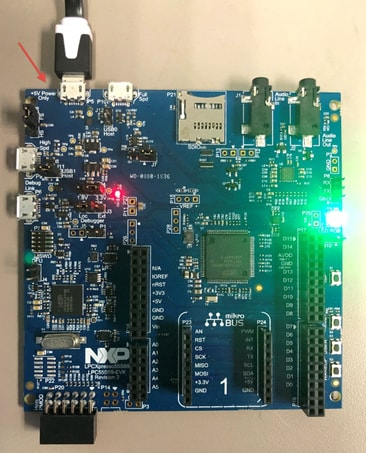

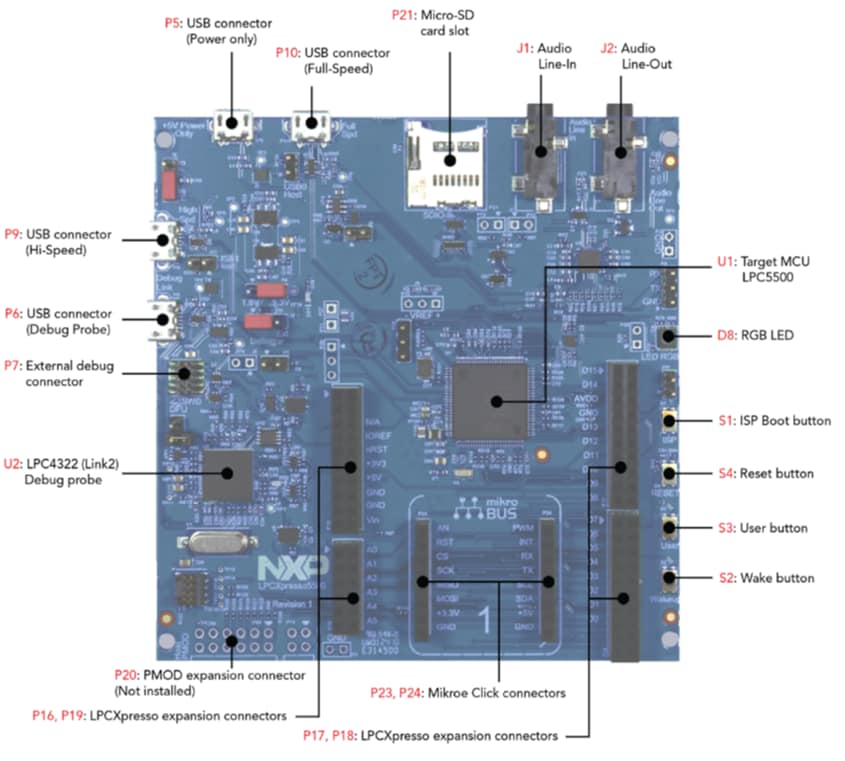

该板上有4个微型USB接头。一个用于全速USB，一个用于高速USB，一个用于提供电力，另一个用于调试。将USB线缆插入到图片中所示的标记了+5V Power Only的接头。
1.4 运行开箱即用的演示
LPCXpresso55S69板随附了一个程序，用于验证目标MCU是否正在运行。
如果RGB-LED中的绿色LED指示灯以1Hz的速度闪烁，则应用处于活动状态。
1.5 交换机和LED指示灯测试
- 按下[WAKEUP]按钮。验证按下该按钮时RGB-LED中的蓝色LED灯常亮
- 按下[USER]按钮。验证RGB-LED中的绿色LED灯常亮(只有短暂的断闪)
- 按下[ISP]按钮。验证按下该按钮时RGB-LED中的红色LED灯常亮
- 按下[RESET]按钮。验证按下该按钮时RGB-LED关闭
2. 获取软件
两个简短视频中详细说明了软件和工具安装，您也可以选择按照以下步骤操作。
2.1 采用MCUXpresso SDK，快速开始设计
您还可以使用在线SDK Builder，为使用SDK builder的LPC55S69-EVK创建定制SDK软件包。SDK板的名称为LPCXpresso55S69 SDK Builder。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，并提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成到MCUXpresso中，您还可下载单独的工具。点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。
要了解有关使用导入的MCUXpresso SDK示例项目或在IDE中创建新项目的工具之间的基础交互的详细信息，请观看这个由三部分组成的视频系列。
使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用
2.4 使用LPCScrypt更新硬件调试器固件
要设置LPCXpresso55S69与第三方工具一起使用，请首先安装LPCScrypt，然后安装板的设备驱动程序。以下视频显示了如何使用此实用工具来使LPCScrypt编程板的硬件调试器。
2.5 串行终端
大多数为IAR和Keil工具设置的MCUXpresso SDK示例使用MCU UART进行printf输出，这也是MCUXpresso IDE的一个选项。如果您不确定如何使用终端应用，请尝试下面一个教程：
不确定如何使用终端应用？尝试以下任一教程： MCUXpresso终端、 Tera Term教程、 PuTTY教程。
3. 构建、运行
此简短的视频可引导您完成此过程，您可以按照以下步骤操作。
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。如需查看内容，请浏览SDK安装中的SDK板文件夹，并选择LPCXpresso55S69。
/boards/LPCXpresso55S69 如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。
3.2 构建和调试MCUXpresso SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
采用MCUXpresso IDE运行演示
导入MCUXpresso SDK
- 打开MCUXpresso IDE

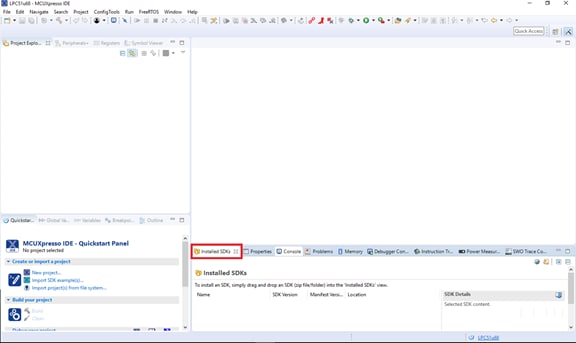

- 切换到MCUXpresso IDE窗口中已安装的SDK视图
- 将LPCXpresso55S69 SDK(压缩)文件拖放到已安装的SDK视图中。
- 您将看到以下弹出窗口。点击OK(确定)继续导入：

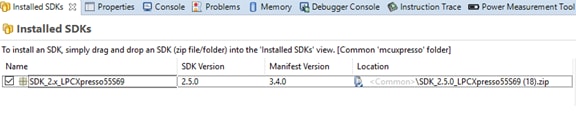

- 已安装的SDK将显示在“已安装SDK”视图中，如下所示：
构建示例应用
以下步骤将指导您打开hello_world示例

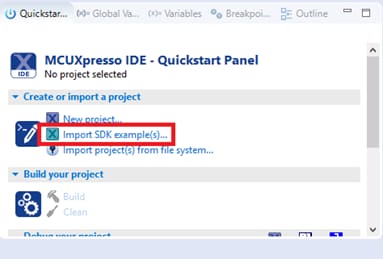

- 在左下角找到快速启动面板
-

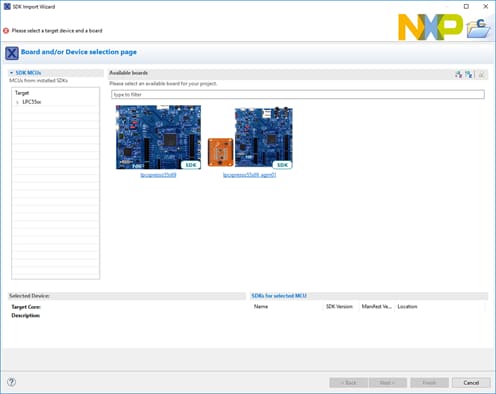

单击LPCXpresso55S69板，选择导入可在该板上运行的示例，然后单击Next。
-

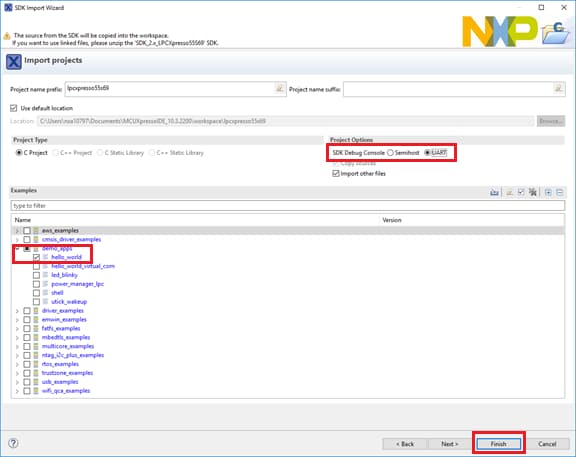

使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后单击Finish。
-
现在点击项目名称来构建项目，然后在快速启动面板点击Build或按下“Ctrl + b”。您也可以点击工具栏中的锤子图标。
-
您可以在控制台选项卡中查看构建的状态。
运行示例应用
- 项目已经编译好了，现在您可以将其闪存到板上并运行它。
- 确保已插入LPCXpresso51U68板，然后单击快速启动面板中的Debug。
- MCUXpresso IDE将探测互联的板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是LPCXpresso55S69上集成LPC-LINK2电路的一部分。单击“OK”继续。

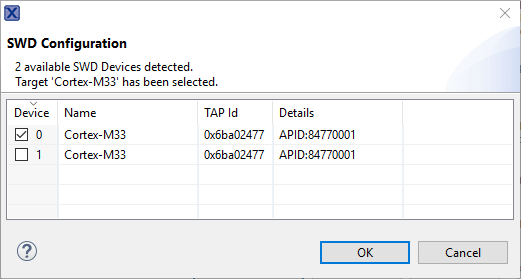

- 选择Cortex-M33设备或Core 0，然后按OK(确定)。
- 固件将被下载到板，并且调试器开始运行。
- 打开一个终端程序，并连接到已显示的板上的COM端口。采用以下设置配置终端：

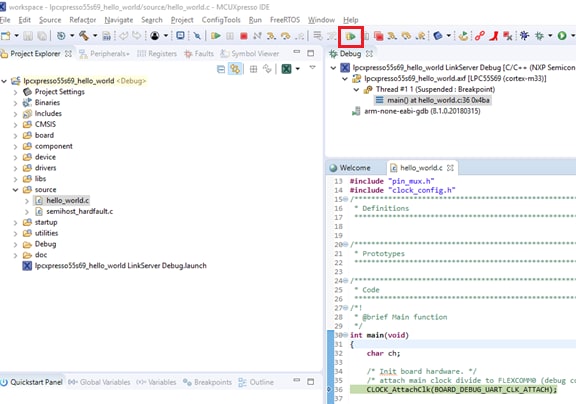

- 点击"Resume"按钮启动应用：
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。可在终端控制台上键入，然后回显字符。
- 使用菜单栏的控件暂停、进入和逐步执行指令，然后点击Terminate图标停止调试会话：
想使用其他工具链？
此演示也适用于IAR和KEIL。
采用IAR Embedded Workbench ID运行演示
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
- 首先解压先前下载的SDK。
-

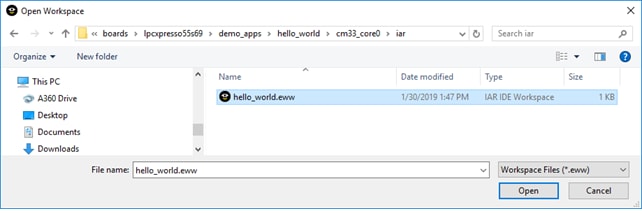

如果还未完成，打开所需示例应用工作区：大多数示例应用演示工作区文件位于以下路径：
/boards////iar以hello_world演示为例，路径为：
/boards/LPCXpresso55S69/demo_apps/hello_world/cm33_core0/iar
- 从下拉列表中选择所需的构建目标。在这个例子中，选择“hello_world–Debug”目标。

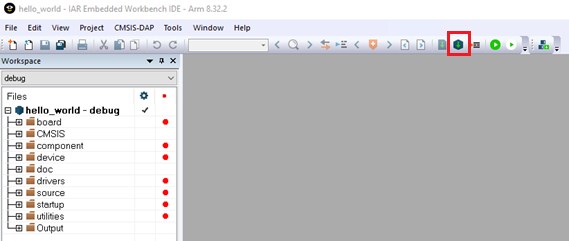

- 为了构建演示应用，点击"Make"按钮，在下文用红色突出显示。
- 构建将完成，不会出现错误。
运行示例应用

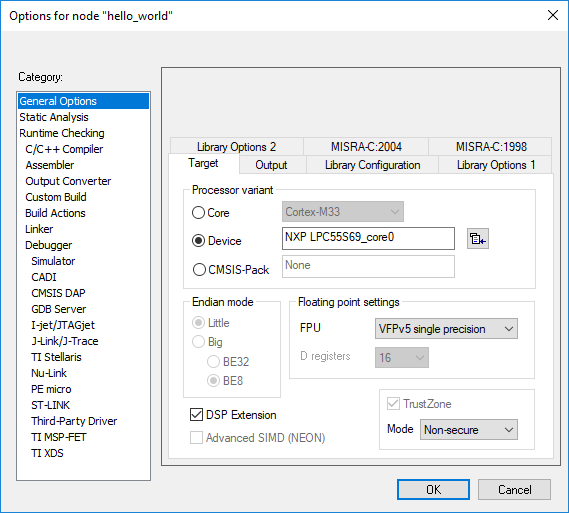

LPCXpresso55S69板出厂时预装了CMSIS-DAP调试接口。如已更改了板上的调试LPC-LINK2应用，请查看本快速入门指南中的步骤2.4 LPCScrypt教程。

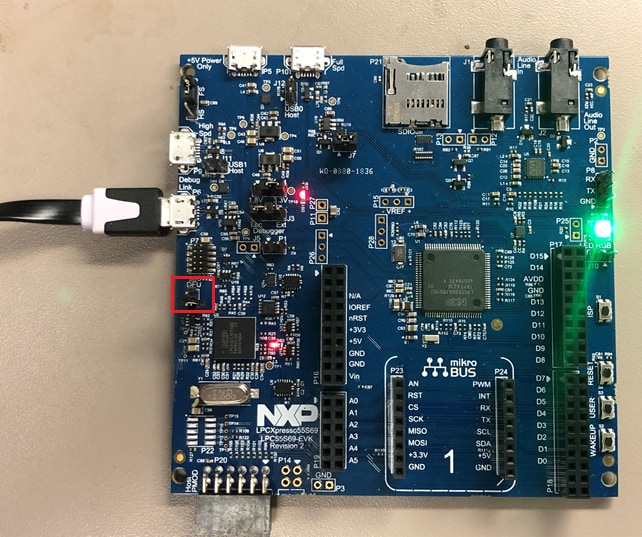

- 将开发平台连接到您的PC，此举通过USB线缆连接板上的P6 “调试链路” 确保在给板供电后，从内部闪存启动硬件调试器时拆除DFULink跳线(J4)。
- 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 点击"Download and Debug"按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。

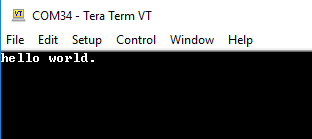

- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
采用Keil®MDK/µVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)设备包，才能从调试角度来说完全支持该设备。这些器件包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
- 打开名为µVision的MDK IDE。在IDE中，选择“Pack Installer”图标。

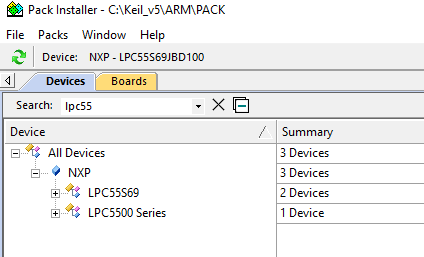

- 在Pack Installer窗口中，搜索“LPC55S69”以显示LPC55S69系列。点击LPC55S69名称，然后在右侧，您将看到NXP::LPCXpresso55S69 _DFP设备包。点击设备包旁的"Install"按钮。此流程需要连接互联网才能完成。可对LPCXpresso55S69板支持包进行同样的操作。
- 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/////mdk此工作区文件名为.uvmpw，因此在这个具体例子中，实际路径为：

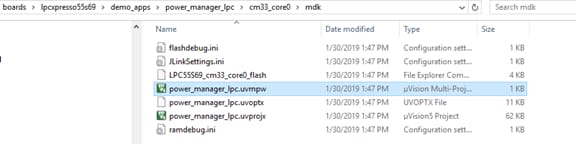

/boards/LPCXpresso55S69/demo_apps/hello_world/mdk/hello_world.uvmpw例如，此处显示电源管理器示例项目文件
- 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
- 构建将完成，并且不会报错。
运行示例应用
- LPCXpresso55S69板出厂时预装了CMSIS-DAP调试接口。如已更改了板上的调试LPC-LINK2应用，请查看前面部分介绍的 LPCScrypt教程。
- 将开发平台连接到您的PC，此举通过USB线缆连接板上的P6“调试链路”完成。确保在给板供电后，从内部闪存启动硬件调试器时拆除DFULink跳线(
J4)。
- 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1

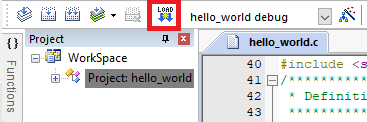

- 应用构建完成后，点击"Download"按钮，将应用下载到目标。
- 点击“启动/停止调试会话”以打开调试视图。
- 点击"Run"按钮运行代码，以启用应用。
- 此应用正在运行，每秒你将会看到RGB蓝色指示的Blinky图标。
3.3 构建和调试MCUXpresso SDK示例
现在连接板，调试您的项目：
- 确保拆除了DFU跳线J4
- 将PC上的微型USB线缆插入到Debug Link微型USB接头，如图所示。
- 在MCUXpresso中的Project Exporer窗口，选择项目。
- 在快速启动面板，点击Debug(调试)。
- 选择CMSIS-DAP调试接口
- 为目标内核选择Core 0。
- 在main()开始后的断点点击Resume(继续)，运行代码
更多详细信息可在SDK文件夹中的SDK入门文档中找到
/docs/Getting Started with MCUXpresso SDK for LPC55xx.pdf
3.4 更多示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见示例：
- Shell演示(UART示例)
- USB示例
- NTAG I2C Explorer Blink
- 电源管理器演示
安全和完整性
LPC55S69采用安全设计，并由驱动片上系统(SoC)的安全软件提供支持。
| 文档 | 说明 |
|---|---|
| AN12278：面向物联网的LPC55S00安全解决方案 | 本文档详细说明了各LPC55Sxx MCU在安全系统方面的区别和进展。 |
| AN12324：LPC55Sxx使用PUF和哈希密码进行AES编码 | 如何使用根密钥安全地生成、存储和检索用户密钥。 |
| AN13094：在具有TrustZone的LPC55Sxx系列微控制器上使用FreeRTOS | 如何在支持TrustZone的Armv8-M处理器中使用FreeRTOS。 |
| Armv8-M和恩智浦LPC55S69-EVK的TrustZone | 介绍使用MCUXpresso SDK示例和LPC55S69 EVK的Arm TrustZone安全功能。 |
| 如何在MCUXpresso IDE上调试TrustZone项目 | 以hello_world为例介绍了在LPCXresso55S69板上调试TrustZone的过程。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与安全相关的常见示例。
TrustZone示例
TrustZone示例中有几个简单的演示，包括hello world、secure faults和secure gpio。
路径：
/boards/lpcxpresso55s69/trustzone_examples PUF Hashcrypt加密演示
如何使用提供安全密钥存储的PUF控制器，通过专用的HW总线将密钥直接发送到Hashcrypt，使用该密钥来加密数据。
路径：
/boards/lpcxpresso55s69/demo_apps_puf_hashcrypt_crypto 一款基于GUI的应用，用于简化在恩智浦MCU上生成和指配可启动的可执行文件。
有线通信
| 文档 | 说明 |
|---|---|
| 使用ConfigTool从头创建USB项目 | 使用MCUXpresso配置工具和LPCXpresso55S69-EVK创建USB项目。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了有线通信的一些常见示例。
Shell演示(UART示例)
演示如何实现命令行shell应用。
路径：
/boards/lpcxpresso55s16/demo_apps/shell 驱动程序示例
SDK中存在许多驱动程序示例，包括GPIO、I2C、I2S、SPI和UART。
路径：
/boards/lpcxpresso55s69/driver examples USB示例
SDK中存在大量主机和设备操作的USB示例。
路径：
/boards/lpcxpresso55s69/usb_examples 无线连接
| 文档 | 说明 | 应用笔记软件 |
|---|---|---|
| AN12805：建立与私有云的安全连接 | 如何使用LPCXpresso55S69板创建安全的嵌入式软件项目。 | 下载 |
| 将LPC55S69连接到Amazon Web Services | 演示重点介绍如何使用MCUXpresso和Amazon Alexa通过AWS实现WIFI启用和云连接。 | - |
| 如何向AWS IOT和Alexa Skills添加外设 | 向AWS IOT和Alexa Skills项目逐步添加外设。 | - |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一个与无线连接相关的常见示例。
NTAG I2C Explorer Blink
演示了NT3H2111_2211 NTAG I2C和带有I2C接口芯片的连接NFC标签的使用，并演示了与设备的基础通信。
路径：
/boards/lpcxpresso55s69/ntag_i2c_plus_examples/ntag_i2C_explorer_blink 多核与硬件加速
多核与硬件加速
LPC55S69平台包含两个运行频率高达100MHz的Arm Cortex-M33内核。Core 0包含TrustZone、FPU和两个64位加速器。DSP加速器被称为PowerQuad DSP协处理器。
| 文档 | 说明 |
|---|---|
| AN12282：面向恩智浦使用PowerQuad的LPC5500的数字信号处理 | PowerQuad协处理器是一种DSP加速器，可帮助CPU内核执行矩阵计算、滤波和变换函数(包括FFT)等数学运算。 |
| AN12335：LPC55xx/LPC55Sxx双核通信 | LPC55xx/LPC55Sxx为通信提供了一种简单的硬件方法，称为CPU间邮箱机制。 |
| AN12358：MCUXpresso中的LPC55xx/LPC55Sxx双核调试 | 如何调试LPC55S6x的非对称双核。 |
| 使用MCUXpresso IDE的LPC55xx多核应用 | 如何使用LPC55S69-EVK和MCUXpresso SDK创建、构建和调试LPC55xx多核应用。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一个与多核和硬件加速相关的常见示例。
多核示例
包括如何在多核系统上为单个内核设置项目。
路径：
/boards/lpcxpresso55s69/multicore_examples 音频
| 文档 | 说明 |
|---|---|
| AN12939：声道音频解决方案在LPC55xx上的实现 | LPC55S69的板载DSP加速器非常适合于USB音频应用。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与音频相关的常见示例。
SDK音频演示
列举录制或播放设备的裸机和FreeRTOS示例。
USB设备：音频生成器、音频扬声器、复合隐藏音频
USB主设备：音频扬声器
路径：
/boards/lpcxpresso55s69/usb_examples 显示器和显卡
LPC55S69的SDK包括使用Adafruit TFT LCD shield的图形示例。
| 软件 | 说明 |
|---|---|
| 面向恩智浦微控制器的图形用户接口 | 了解有关恩智浦微控制器GUI选项的更多信息。 |
| 恩智浦LPC55S69-EVK利用Adafruit LCD触摸屏提供开源LittlevGL GUI库 | 采用电容触摸和MCULib驱动Adafruit LDC显示器。 |
| LVGL开源图形库 | LVGL是一个免费的开源嵌入式图形库，它提供创建嵌入式GUI所需的功能，具有易于使用的图形元素、精美的视觉效果和低内存占用。 |
| GUI Guider | 恩智浦一种用户友好的图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示 |
| 恩智浦emWin库 | 恩智浦与SEGGER Microcontroller合作，提供二进制形式的高性能emWin嵌入式图形库，供恩智浦任何Arm Cortex-M微控制器免费商用。 |
| 使用emWin和AppWizard开发GUI | 如何使用AppWizard中的不同功能创建基于emWin的完整、随时可以运行的项目。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与显示和图形相关的常见示例。
LVGL示例
展示小部件的演示应用。
路径：
/boards/lpcxpresso55s69/littlevgl_examples emWin GUI演示
演示emWin库的图形小部件。
路径：
/boards/lpcxpresso55s69/emwin_gui_demo 摄像头接口
摄像头接口
| 文档 | 说明 | 应用笔记软件 |
|---|---|---|
| AN12868：LPC55(S)xx中的摄像头接口 | 介绍摄像头接口、功能和API例程及演示。 | 下载 |
电机控制
| 文档 | 说明 |
|---|---|
| FreeMASTER操作方法 | 工程师使用FreeMASTER工具的入门指南。 |
| 《 FreeMASTER 3.0安装指南》 | 本文将指导您完成FreeMASTER 3.0的安装过程。 |
| FreeMASTER四部分在线研讨会系列 | 按需培训概要介绍FreeMASTER软件、其特性、功能、可用示例、应用用例以及如何轻松入门。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与电机控制相关的常见示例。
中间件
路径：
/middleware/motor_control FreeMASTER示例
通过各种接口选项监视变量和图形。
路径：
/boards/lpcxpresso55s69/freemaster_examples 《 FreeMASTER通信驱动程序用户指南》
不仅介绍了在应用与主机PC之间实施串行接口的嵌入式端软件驱动程序，还涵盖了适用设备的本地串行UART通信和CAN通信。
路径：
/middleware/freemaster/doc/user_guide 设计资源
支持
培训
| 培训 | 说明 |
|---|---|
| 使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用 | 该视频系列分为三部分，介绍使用导入的SDK示例项目或创建新项目时，MCUXpresso IDE和Config Tools之间的基础交互。 |
| LPC55s6X培训 | 关于恩智浦此产品的点播培训、操作指南视频和在线研讨会完整列表。 |
论坛
在恩智浦的一个技术论坛网站上，可与其他工程师交流，获取专家建议，了解如何使用LPC55系列进行产品设计。
