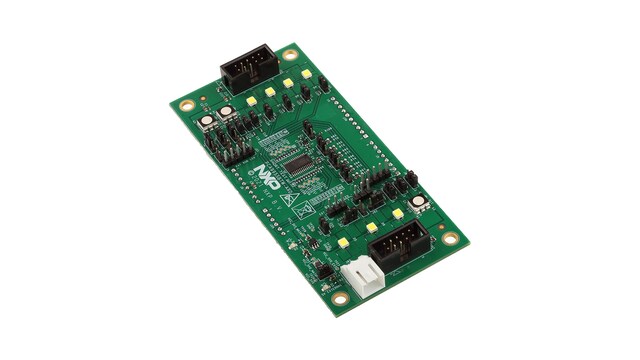

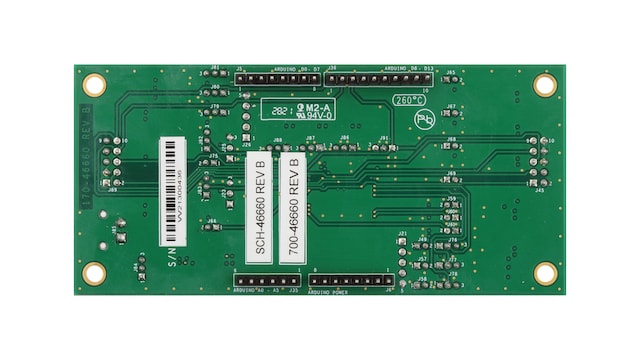

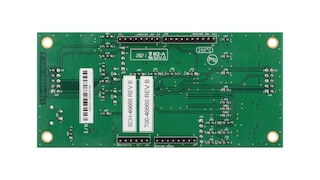

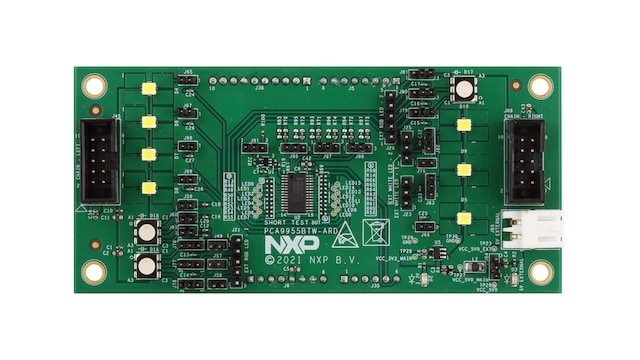

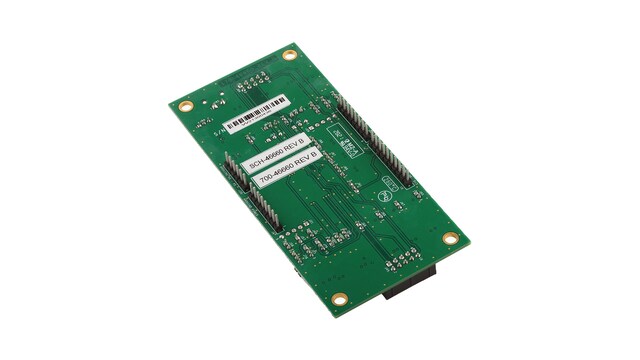

PCA9955BTW-ARD Arduino® Shield扩展板

PCA9955BTW-ARD

滚动图片以放大

PCA9955BTWARD Arduino Shield可与Arduino EVK轻松集成，以评估混色、闪烁和调光LED的控制器功能。图形界面支持用户轻松探索驱动器的不同功能，以创建一个评估系统。

支持的器件

电源管理

LED驱动器

  • PCA9955BTW: 16通道Fm+ I²C总线57mA/20V恒定电流LED驱动器

技术和功能规格

渐变控制

  • 支持多达四组LED渐变控制
  • 每个LED通道分配给四组中的一组
  • 用于上升和/或下降操作的渐变时间和速率可设置
  • 上升时的保持时间以及松开时间可设置
  • 可编程亮度电流输出调节

电源

  • 电源电压：3 V至5.5 V
  • 低待机电流(170 µA)

LED电流

  • 每个通道57 mA / 20 V输出驱动
  • 输出电流精度：
    • ±4%通道对通道
    • ±6%芯片到芯片
  • 输出电流通过REXT引脚处的电阻器调节

接口

  • 1 MHz I2C总线
  • 输出启用(/OE)引脚

封装

  • HTSSOP28 - 塑料热增强的薄型收缩小外形封装；28引线；机身宽度4.4 mm；引线间距0.65 mm；裸露芯片焊盘

购买选项

PCA9955BTW-ARD-Image

点击展开

  • PCA9955BTW-ARD
    正常供应

  • PCA9955BTW-ARD LED Driver Arduino® Shield Evaluation Board.

  • PCA9955BTW-ARD Arduino Shield扩展板，可评估PCA9955B 16通道Fm+ I2C总线57 mA 20 V恒定电流LED控制器

    PCA9955BTW-ARD内含物包括：

    • 完成组装和测试的评估板，存放在防静电袋中
    • 快速入门指南
  • $33.33 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
