OM13080
-
LPCXpresso1125 Board.
- LPCXpresso1125开发板
设计文件
快速参考恩智浦
设计文件类型.
2 设计文件
-
印刷电路板与电路图
LINK2 LPC432x LPCX1125 - Schematic RevA1
-
印刷电路板与电路图
LPCX1125 BOM

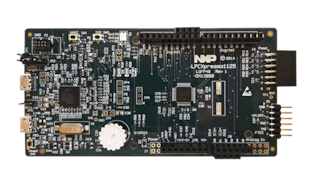

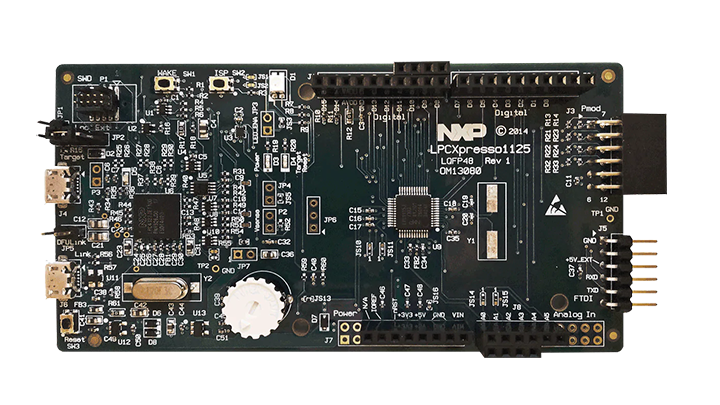

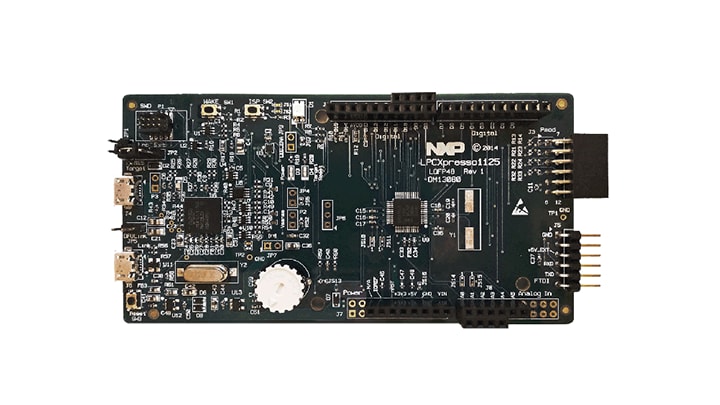

LPCXpresso1125开发板
LPCXpresso™系列电路板为恩智浦Cortex®-M系列微控制器提供强大而灵活的开发系统。它们可与广泛的开发工具结合使用，包括恩智浦的LPCXpresso IDE。LPCXpresso1125开发板由恩智浦以LPC1125JBD48版本的MCU为基础开发，用于支持LPC112x系列MCU的评估和原型设计。
LPCXpresso™是由恩智浦提供的一款低成本开发平台，它支持恩智浦基于Arm的微控制器。该平台包括一个基于Eclipse的简化IDE和附带JTAG调试器的低成本目标板。LPCXpresso是一个端到端解决方案，支持嵌入式工程师开发从初始评估到最终生产的所有应用程序。
此电路板的订购代码为OM13080。
产品详情
支持的器件
处理器和微控制器
LPC1100 Cortex-M0+/M0
- LPC1100: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm Cortex-M0 Cores
特性
连接
- UART、SPI、I2C以及GPIO兼容的Diligent Pmod接头
- FTDI UART连接器
- USB虚拟通信端口
电源管理
- 通过USB供电
调试
- 板载硬件调试器与开箱即用的LPCXpresso IDE以及其他工具链兼容，采用包括CMSIS-DAP在内的可选硬件。
- 外部硬件调试可选
扩展端口
- 基于Arduino® UNO和PMod™的扩展选项，以及额外的扩展端口引脚
- 目标端口扩展接口引脚与Arduino® Rev 3 Shield板兼容
支持
- 由LPCXpresso Eclipse-based IDE和GNU C/C++工具链提供完全支持
组件
- 三色LED，目标重设，ISP & WAKE按钮可轻松测试软件功能
- 目标MCU当前测量头
- 电位计连接至目标ADC
