TJA11xx-SDBx评估板系列快速入门
上次修改时间：
May 28, 2024支持
TJA11xx-SDBx
本文档内容
-
开箱即用
-
获取硬件
-
安装软件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用TJA11xx-SDBx系列板的过程。
2. 获取硬件
2.1 板特性
- 4个支持MII、RMII和RGMII接口的板选项
- 4个带有SGMII MAC接口的板选项
- 两用100/1000BASE-T1 PCB
- 可通过引脚排针访问的控制信号
- 电压和电流分接点
- SMA和JTAG连接器
- 支持MII/RMII/RGMII/SGMII和MDIO的Sabre连接器
- 用于禁止和唤醒输入/输出的控制信号
- 多个电源选项
3. 安装软件
4. 配置硬件
4.1 配置硬件

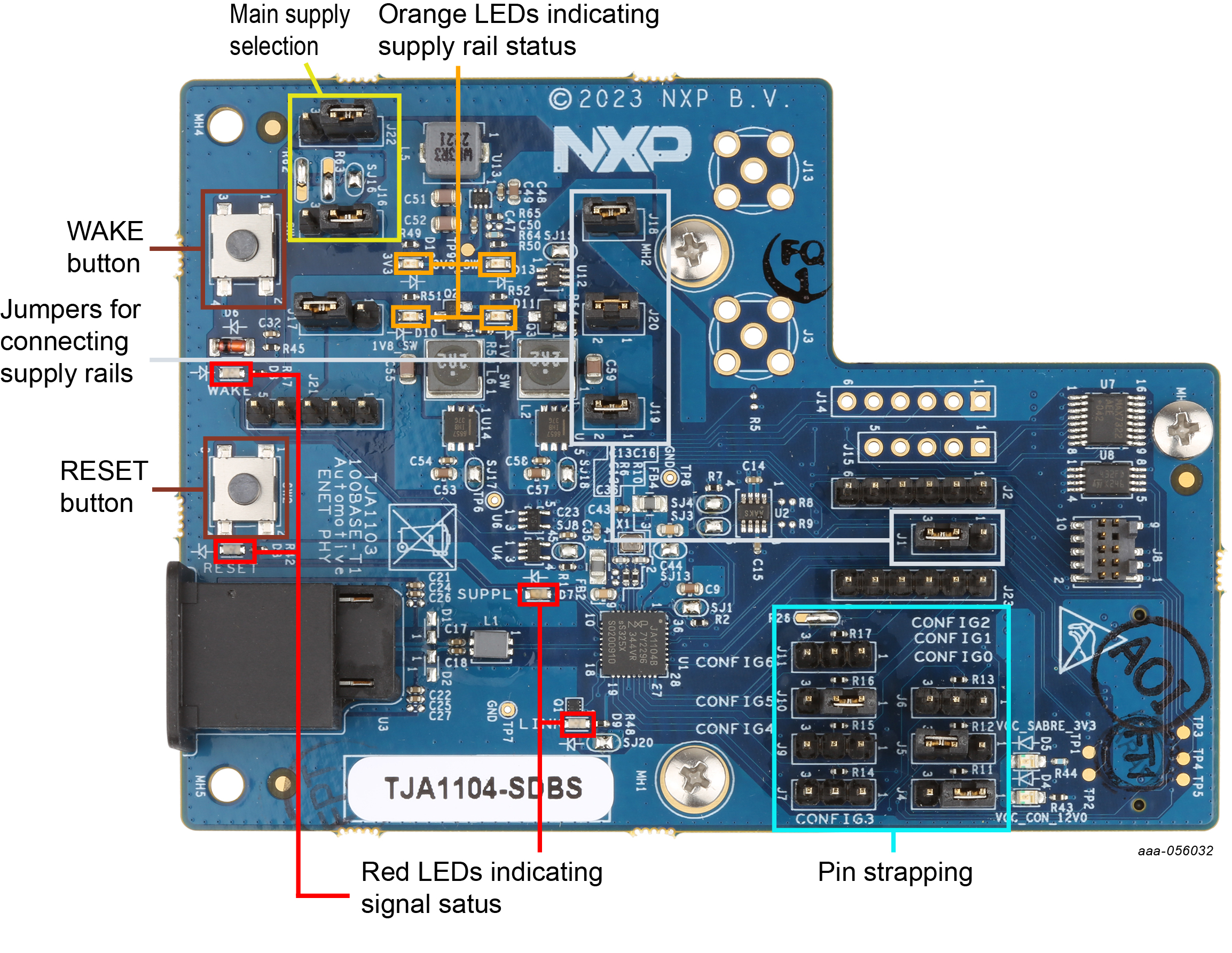

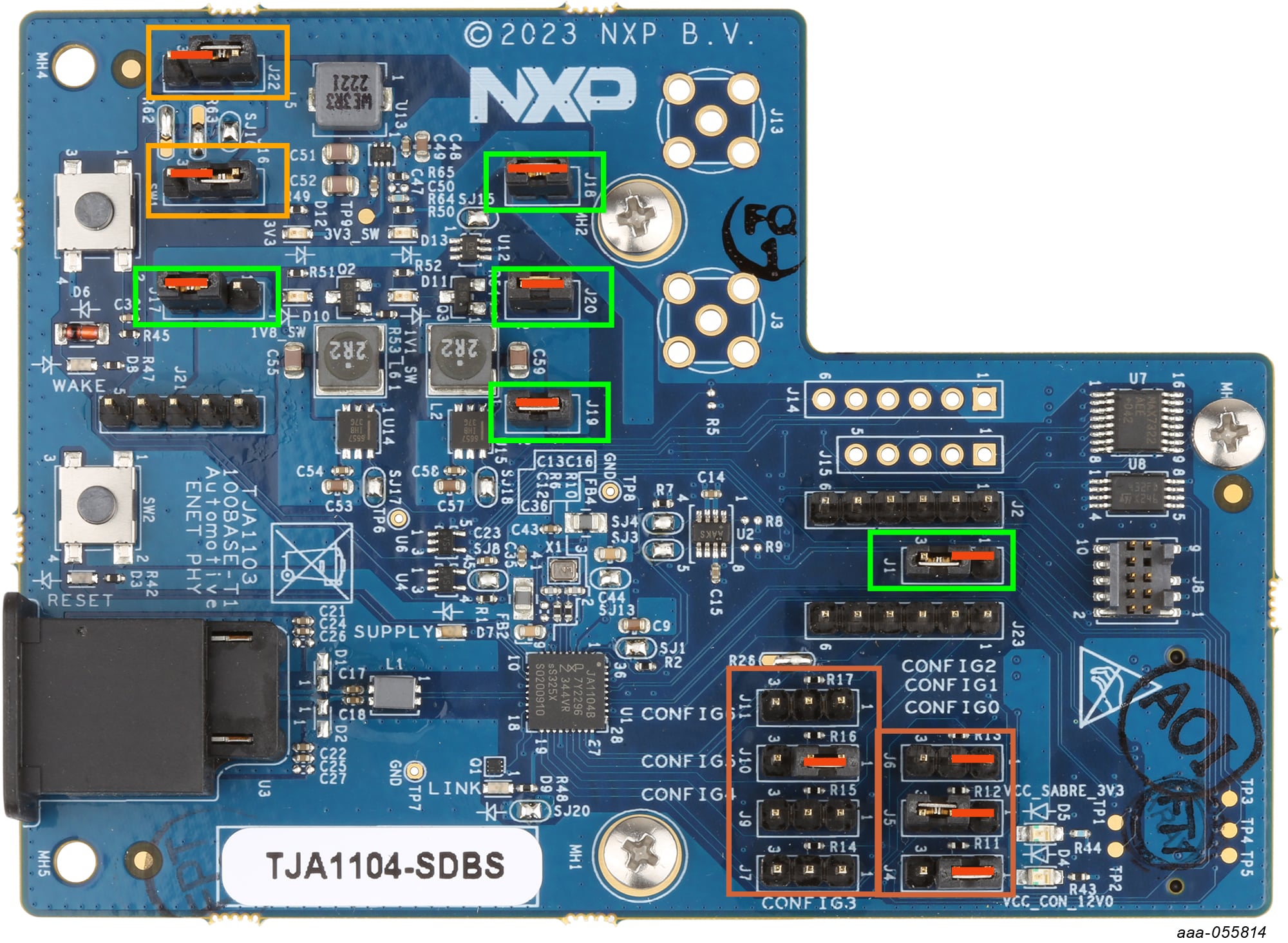

在将SDBx板连接主板之前，应按照图2和表1所示进行配置。
| 功能 | 设置 | 说明 | |
|---|---|---|---|
| 电源输入 | J16：2-3J22：2-3 |
整个板由主板的3.3V电源供电 |
|
| 电源概念 | J1：1-2 J17：2-3 J18：1-2 J19：1-2 J20：1-2 |
VDDIO=3.3V 电源始终开启 所有电源轨已连接 |
|
| 引脚捆扎 | J4/CONFIG0：1-2 J5/CONFIG1：1-2 J6/CONFIG2：1-2 J7/CONFIG3：断开J9/CONFIG4：断开J10/CONFIG5：1-2 J11/CONFIG6：断开 |
||
| TJA1103/04 | TJA1120/21 | ||
| PHYAD=1 RGMII RXC-ID 非自主从机 |
PHYAD=1 RGMII RXC-ID Xtal时钟 自主主机 |
||

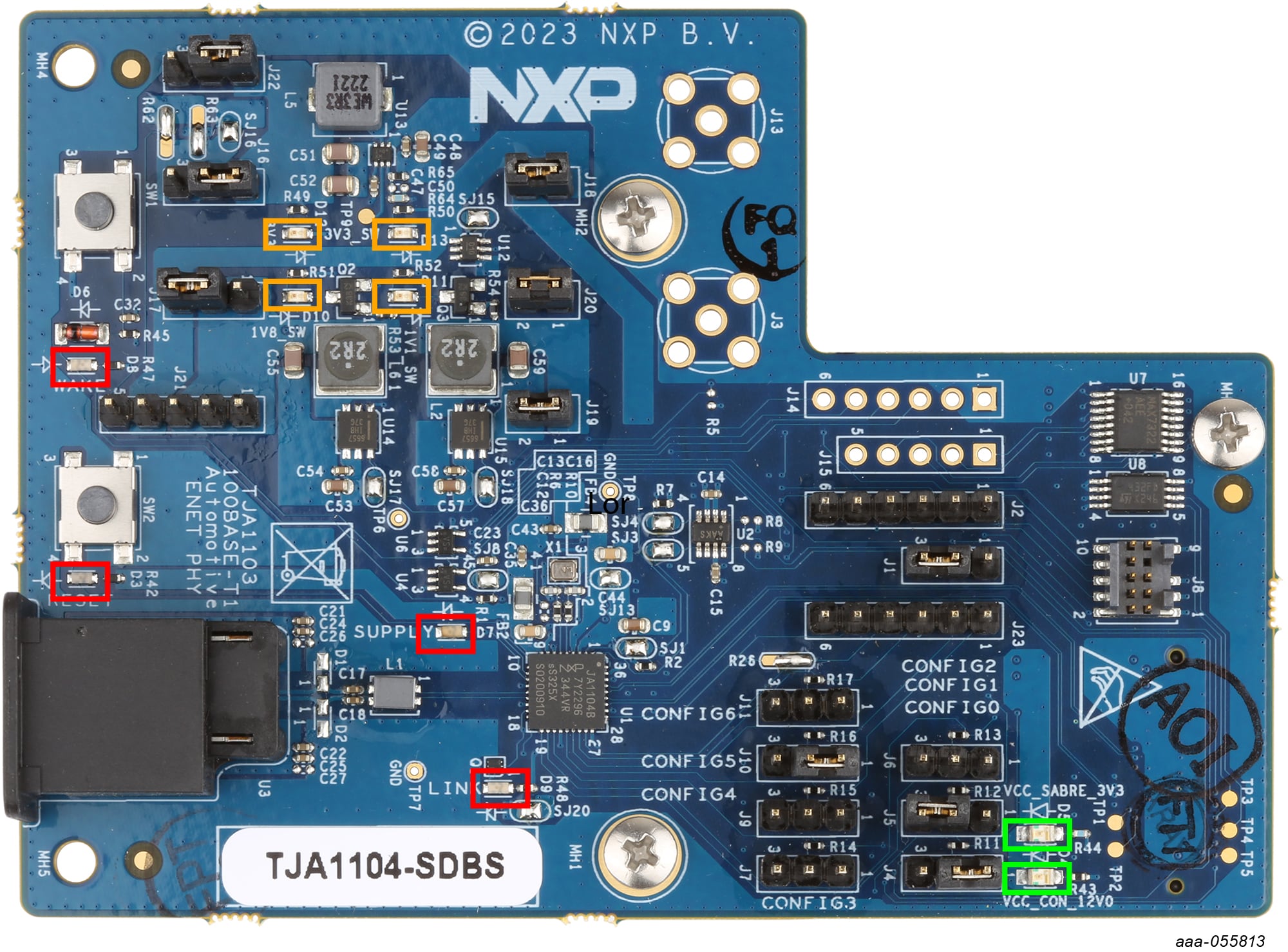

将SDBx板连接到主板并上电后，查看以下LED指示灯：
- 绿灯：
D5——亮表示主板的3.3V电源处于活动状态(通过Sabre连接器) - 橙灯：
D10、D11、D13——指示电源轨状态(1V8、1V1、3V3；亮=可用) - 红灯：
D7——亮表示PHY为活动状态(活动-高电平) - 红灯：
D9——指示链路状态(活动——高电平) - 红灯：
D3、D8——复位和唤醒状态(活动——低电平，活动——高电平)
如果电源LED指示灯指示板处于所需状态，则可以连接以太网电缆和链路伙伴。如果链路伙伴处于活动状态并配置为从机，则应建立链路，无需软件配置。
