Kinetis® KW41Z-2.4 GHz双模式：BLE和802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®-M0+内核
KW41Z是一款超低功耗、高集成度的单芯片器件，让便携式、超低功耗的嵌入式系统具备Bluetooth® Low Energy (BLE) v4.2和IEEE® 802.15.4射频连接。应用包括便携式医疗设备、可穿戴的运动和健身设备、AV遥控器、电脑键盘和鼠标、游戏控制器、门禁安防系统、智能能源和家庭网络。
KW41Z无线MCU集成了一个2.4 GHz收发器，支持FSK/GFSK和O-QPSK调制，一个ARM® Cortex®-M0+ CPU，高达512KB闪存和128 KB SRAM，802.15.4分组处理器，硬件安全和外围设备，可满足目标应用的需求。
KW41Z是真正单芯片设计的理想解决方案，单芯片设计需要在Bluetooth Low Energy网络和Thread等基于802.15.4的网络上进行并行通信。此多模功能支持通过移动设备使用Bluetooth Low Energy进行直接通信，并且可纳入网状网进行本地和远程控制/监控。
产品详情

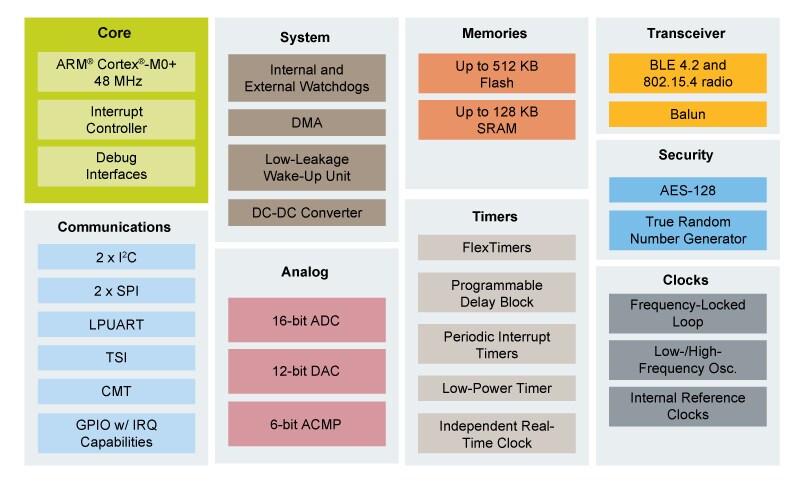

框图
Features
多协议无线电
- 符合2.4 GHz Bluetooth Low Energy V4.2
- 符合IEEE Std. 802.15.4标准
- 典型的接收灵敏度(BLE) = -95 dBm
- 典型的接收灵敏度(802.15.4) = -100 dBm
- 发射器输出功率可设置，高达+3.5 dBm
内核和存储器
- 高达48 MHz Arm® Cortex®-M0+内核
- 高达512 KB闪存
- 高达128 KB SRAM
- 卓越的共存性能
- 集成式换衡器可降低系统成本和减少PCB电路板空间
功耗低，工作电压范围
- 9个低功耗模式，根据应用需求提供优化的电源
- 典型接收/发送电流(直流/支持直流)： 6.5 mA / 8.4 mA
- 典型接收/发送电流(直流/支持直流)： 6.8/6.1 mA
- 旁路电压：1.71V至3.6V
- DCDC转换器降压配置：2.1V至4.2V
- DCDC转换器升压配置：0.9V 至1.795V
模拟模块
- 16位模数转换器(ADC)
- 12位数模转换器 (DAC)
- 6位高速模拟比较器(CMP)
安全性
- AES-128加速器(AESA)，真随机数生成器(TRNG)
支持软件
- BLE主机协议栈和资料
- 通用FSK链路层软件
- Thread、802.15.4 MAC、SMAC
- Thread + BLE堆栈(并行运行)
- Kinetis®软件开发套件(SDK)
- FreeRTOS内核和裸机非抢占任务调度器
- 支持MCUXpresso和IAR
部件编号包含： MKW41Z256VHT4, MKW41Z512VHT4.
对比表
Kinetis KW41Z系列解决方案
| 部件编号 | 无线连接协议 | 存储器 | 封装大小 | 硬件开发工具 |
| MKW41Z512VHT4 | Bluetooth Low Energy和IEEE 802.15.4 | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | FRDM-KW41ZUSB-KW41Z |
| MKW41Z256VHT4 | 256 KB闪存，64 KB SRAM | |||
| MKW41Z512CAT4R | 512 KB闪存，128 KB RAM | 3.9 mm x 3.8 mm75引脚WLCSP | ||
| MKW31Z512VHT4 | Bluetooth Low Energy | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | |
| MKW31Z256VHT4 | 256 KB闪存，64 KB SRAM | |||
| MKW31Z512CAT4R | 512 KB闪存，128 KB RAM | 3.9 mm x 3.8 mm75引脚WLCSP | ||
| MKW21Z512VHT4 | IEEE 802.15.4 | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | |
| MKW21Z256VHT4 | 256 KB闪存，64 KB SRAM |
MCUXpresso软件与工具
协议栈
连接软件
面向 KW41Z的MCUXpresso SDK包括以下组件：
- KW41Z Bluetooth®低功耗v4.2协议栈，v1.2.4

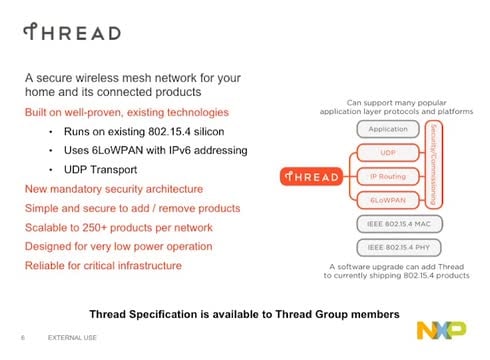

- KW41Z Thread®协议栈v1.2.4
- KW41Z IEEE® 802.15.4-2006/2011 MAC/PHY实施v5.3.4
- KW41Z通用FSK链路层软件v1.0.4
- KW41Z简单媒体访问控制器(SMAC) v3.3.4
- 支持KW41Z的连接框架v5.3.4
