QN902x

QN902x是一款超低功耗、高性能和高度集成的Bluetooth LE解决方案。它应用于Bluetooth智能应用，如运动和健身、人机界面设备以及启用应用程序的智能配件。该产品专为可穿戴电子产品而设计，可在纽扣电池等小容量电池的驱动下运行。

QN902x在单个芯片上集成了Bluetooth LE无线电、控制器、协议栈和配置文件软件，提供了一款灵活易用的Bluetooth LE SoC解决方案。它还具有一个高性能MCU和片上存储器，支持用户开发单芯片无线MCU解决方案。用户还可以通过连接至应用处理器将QN902x用作网络处理器，以实现更高级的应用。

其他系统特性包括完整集成的DC-DC和LDO、低功耗睡眠定时器、电池检测器、通用ADC和通用IO。这些功能可降低整体系统成本和尺寸。QN902x在所有模式下都具有非常低的功耗。它能够在电池供电系统中实现较长的使用寿命，同时保持出色的射频性能QN9020/1的工作电源电压范围为2.4 V至3.6 V。QN9022的工作电源电压范围为1.8 V至3.6 V。

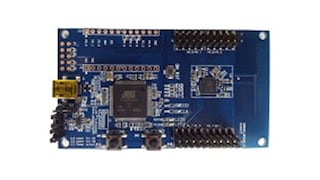

查看产品图片

数据手册

应用笔记

产品详情

特征

真正的单芯片Bluetooth LE SoC解决方案
- 集成的Bluetooth LE收音机
- 完整的Bluetooth LE协议栈和应用配置文件
- 支持主设备和从设备模式
- 主设备模式下，可同时建立8个连接。
- 频段范围：2400 MHz至2483.5 MHz
- 1 Mbit/s广播数据传输速率和250 kHz偏差
- GFSK调制格式
射频
- -95 dBm RX敏感度(非DC-DC模式)
- -93 dBm RX敏感度(DC-DC模式)
- TX输出功率：-20 dBm至+4 dBm
- 快速、可靠的RSSI和信道质量指示
- 符合全球各地的射频规定
- 卓越的链路预算高达99 dB
超低功耗
- 面向QN9020/1的单电源电压：2.4 V至3.6 V
- 面向QN9022的单电源电压范围：1.8 V至3.6 V
- 集成DC-DC转换器和LDO
- 2 μA深度睡眠模式
- 3 μA睡眠模式(32 kHz RC振荡器启动)
- 9.25 mA RX电流，DC-DC转换器
- 8.8 mA TX电流@0 dBm TX功率，DC-DC转换器
QN9020的紧凑型6 mm x 6 mm HVQFN48封装，QN90215的5 mm x 5 mm HVQFN32封装以及QN9022的5 mm x 5 mm HVQFN40封装
微控制器
- 集成32位Arm^® Cortex^® M0 MCU
- 64 kB系统存储器
- 用户可控的代码保护
高层次的整合
- 4通道10位通用ADC
- 两个通用模拟比较器
- 面向QN9020的31个通用IO引脚，面向QN9021的15个通用IO引脚以及面向QN9022的22个通用IO引脚
- 可用作中断源的通用IO引脚
- 4个通用定时器
- 32 kHz睡眠定时器
- 看门狗定时器
- 带校准的实时时钟
- 双通道可编程PWM
- 两个SPI/UART接口
- I²C总线主/从接口
- 欠压检测器
- 电池监控器
- AES-128安全协处理器
- 16 MHz或32 MHz晶体振荡器
- 低功耗32 kHz RC振荡器
- 32.768 kHz晶体振荡器

目标应用

运动和健身
健康和医疗
远程控制
智能手机配件
PC外设(鼠标、键盘)
无线传感器网络

部件编号包含： QN9020, QN9021, QN9022.
