S12ZVMA混合信号MCU_MagniV

产品详情

框图

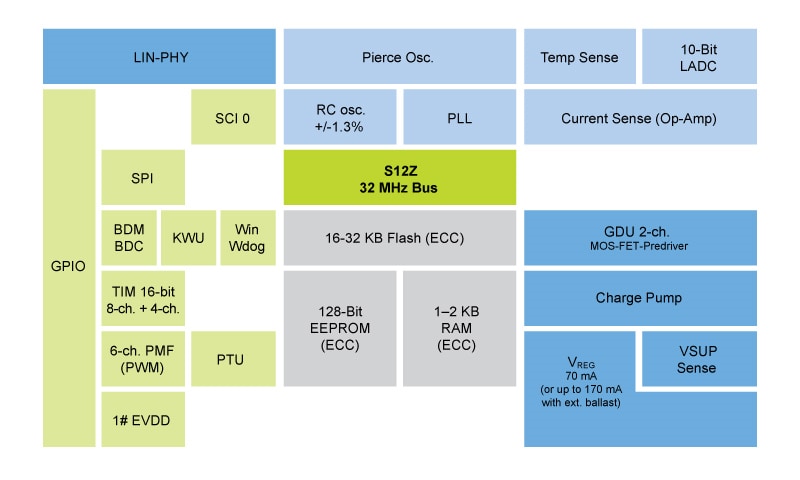

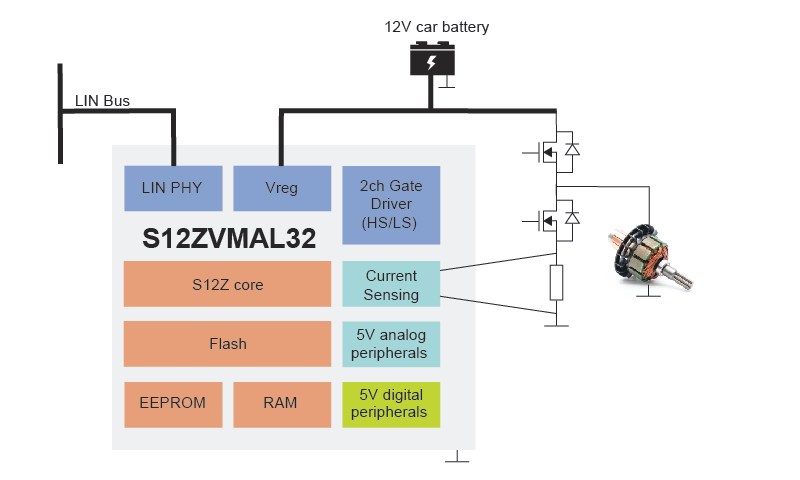

S12ZVMA-BD Block Diagram

获取框图PDF

特征

S12Z内核，32 MHz总线速率
最高32 KB闪存
128 B EEPROM
最高2 KB RAM
LIN物理层
12 V稳压器
H桥MOSFET栅极驱动器(2通道)
用于电流传感的光放
包含在产品长期供货计划中(至少15年)
极其可靠的MCU

部件编号包含： S912ZVMAL3F0MLC, S912ZVMAL3F0MLF, S912ZVMAL3F0WLF.

S12ZVMA对照表

	S12ZVMA系列
产品名称	VMAL32	VMAL16	VMAL32	VMAL16	VMA32	VMA16	VMA32	VMA16
通信物理层(PHY)	LIN				高压PWM
封装	48 LQFP		32 LQFP		48 LQFP		32 LQFP
闪存(字节)	32 KB	16 KB	32 KB	16 KB	32 KB	16 KB	32 KB	16 KB
EEPROM (字节)	128
RAM (字节)	2 KB	1 KB	2 KB	1 KB	2 KB	1 KB	2 KB	1 KB
Vreg	12V电源；5V/70mA
N沟道FET预驱动器/ GDU (HS / LS)	1/1		1/0		1/1		1/0
外部FET	50-80nC总栅极电荷
电荷泵	有
集成式阴极负载二极管	有
集成式电流感测运算放大器	有
10位ADC (外部通道)	7		4		7		4
SCI	1 (路由到LIN-PHY)
SPI	1
内部定时器	TIM + RTI + API
TIM (IC/OC通道)	2ch + 2ch 16-bit
PWM	6通道PMF (2 x GDU，4 x 通用IO)
EVDD (25mA汇点)	1
温度选项	V / M / W (高达150°C Ta)		V / M (高达125°C Ta)		V / M / W (高达150°C Ta)		V / M (高达125°C Ta)
