功能完备的8位5V MCU，带有EEPROM功能
产品详情

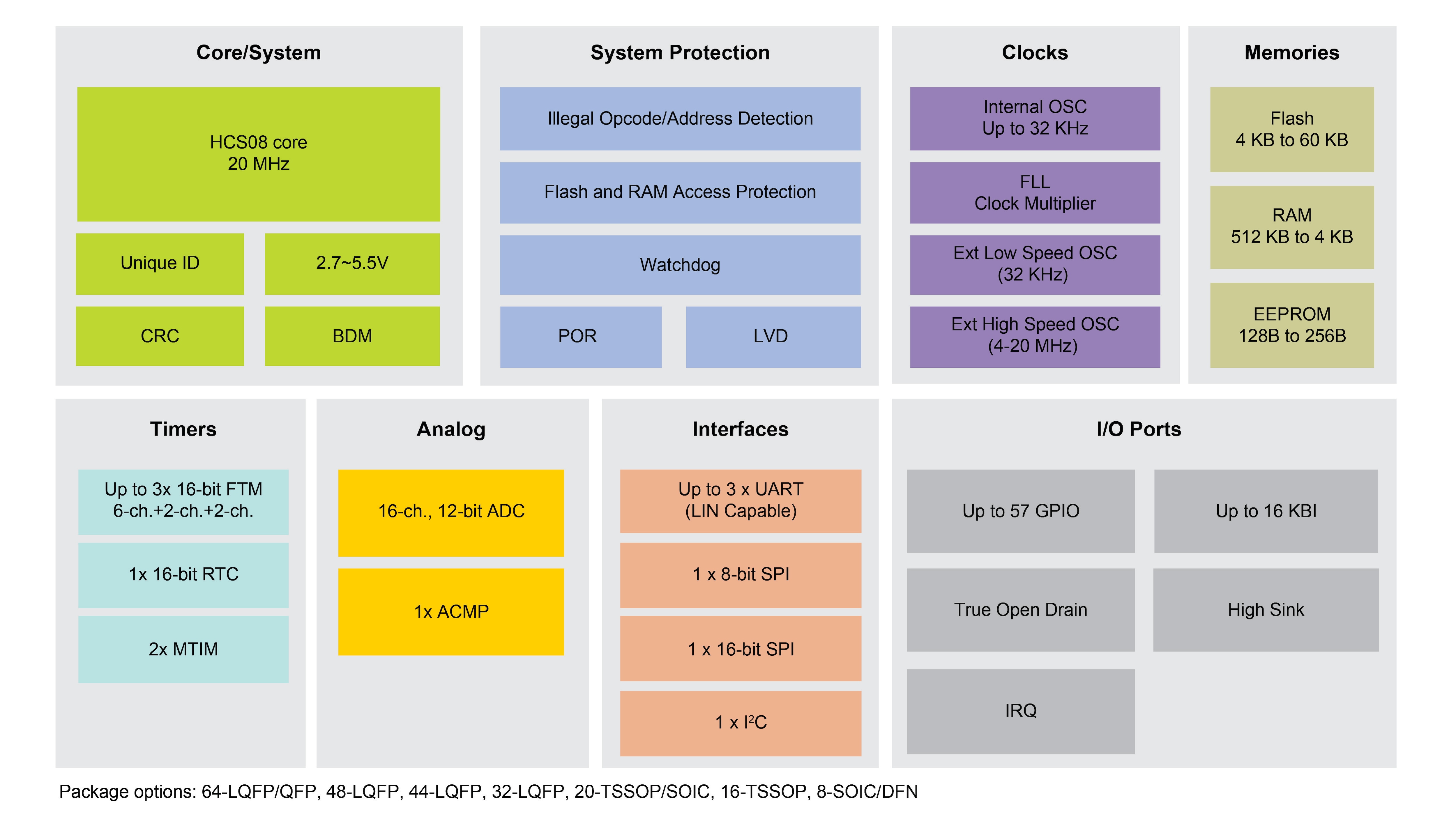

特征
存储器组合
- 提高了闪存/RAM比(PT60为4 KB RAM)
- 片上EEPROM，可进行500K~1M次写入/擦除操作
稳定可靠的通用IO和高功率驱动能力
- 64引脚带滤波功能的最多57路通用IO
- 8个引脚带20 mA灌电流驱动功能
- 两个引脚带真漏极开路
16通道12位SAR ADC
- PT/PA级上高达12 位，PL级上高达10位分辨率的线性逐次逼近算法
- 最多16通道单端外部模拟输入
- 12位、10位和8位模式，深达八层的结果FIFO
- 单次或连续转换(单次转换后自动返回到空闲状态)
集成了丰富的功能
- 6通道、+ 2通道、+ 2-通道Flex定时器：2 x MTIM
- 实时计数器
- 3 x SCI，2 x SPI，I2C
- 增强型看门狗和可编程CRC
- 高精度内部时钟

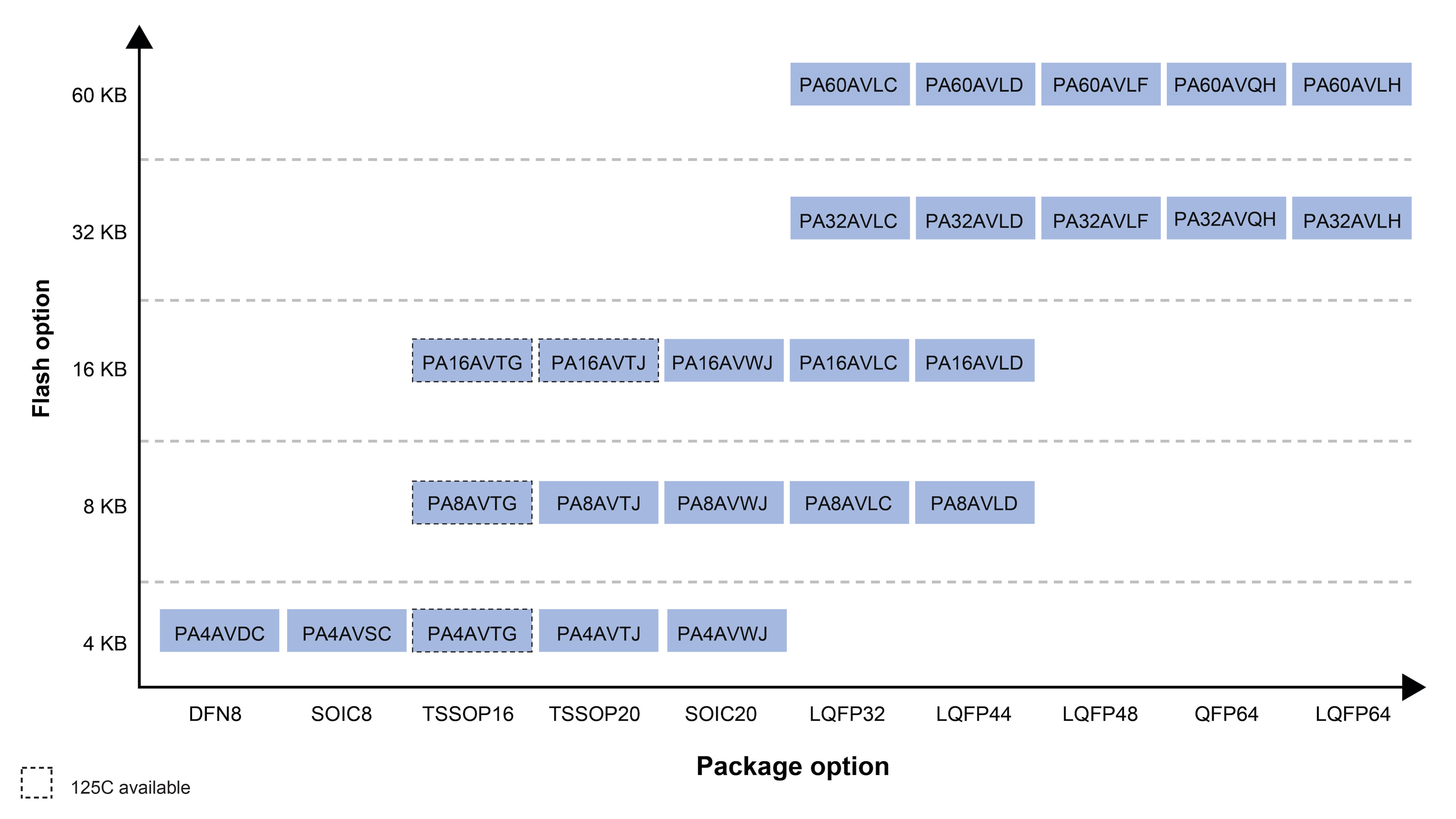

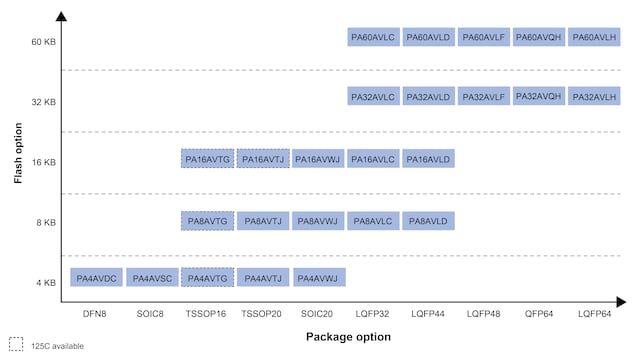

部件编号包含： MC9S08PA16AMTG, MC9S08PA16AMTJ, MC9S08PA16AVLC, MC9S08PA16AVLD, MC9S08PA16AVTG, MC9S08PA16AVTJ, MC9S08PA16AVWJ, MC9S08PA16VLC, MC9S08PA16VLD, MC9S08PA16VTG, MC9S08PA16VTJ, MC9S08PA16VWJ, MC9S08PA32AVLC, MC9S08PA32AVLD, MC9S08PA32AVLF, MC9S08PA32AVLH, MC9S08PA32AVQH, MC9S08PA32VLC, MC9S08PA32VLD, MC9S08PA32VLF, MC9S08PA32VLH, MC9S08PA32VQH, MC9S08PA4AVDC, MC9S08PA4AVSC, MC9S08PA4AVTG, MC9S08PA4AVTJ, MC9S08PA4AVWJ, MC9S08PA4MTG, MC9S08PA4VTG, MC9S08PA4VWJ, MC9S08PA60AVLC, MC9S08PA60AVLD, MC9S08PA60AVLF, MC9S08PA60AVLH, MC9S08PA60AVQH, MC9S08PA60VLC, MC9S08PA60VLD, MC9S08PA60VLF, MC9S08PA60VLH, MC9S08PA60VQH, MC9S08PA8AMTG, MC9S08PA8AVLC, MC9S08PA8AVLD, MC9S08PA8AVTG, MC9S08PA8AVTJ, MC9S08PA8AVWJ, MC9S08PA8VLC, MC9S08PA8VLD, MC9S08PA8VTG, MC9S08PA8VTJ, MC9S08PA8VWJ.
