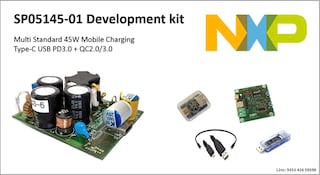

TEA1936xDB1521——USB PD 45W移动充电
多制式45W移动充电器实现了极低待机功耗的电源设计，输出电压完全稳定，效率极高，而且可靠性高。所使用的恩智浦芯片组面向移动和笔记本电源，其功率要求高达100W。电源很容易设计，并且可使用最少数量的外部元件。
多制式充电器支持以下标准：
- 获得USB PD3.0 - PD3.0认证
- 获得USB PD2.0 - PD2.0认证
- 获得QC3.0 - QC3.0认证
- 获得QC2.0 - QC3.0认证

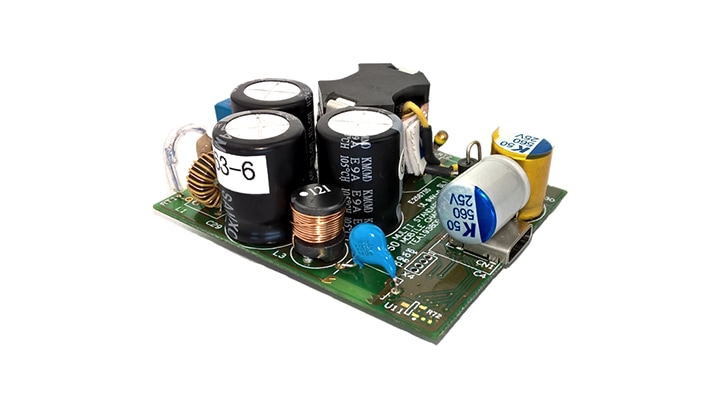

部件编号包含： TEA1936XDB1463.
重要参数
| Symbol | Parameter | Value |
|---|---|---|
| Vi | input voltage | 90 to 264 V |
| fi | input frequency | 47 to 63 Hz |
| Vo | output voltages | 5 V(DC), 9 V(DC), 15 V(DC), 20 V(DC) |
| Iout | maximum output current | 3 A (@ 5 V), 3 A (@ 9 V), 3 A (@ 15 V),2.25 A (@ 20 V) |
| Pout | output power [nominal] | 45 W |
| n | efficiency [average] | > 90 % |
| Pi(noload) | no-load input power | < 30 mW |
| Tambient_adapt | ambient temperature adapter inside casing | -40 °C to 85 °C |
| - | energy standard | ENERGY STAR v6.0,
CoC. tier 2 |
| - | Electro Magnetic Interference (EMI) | CISPR22 compliant,
EN 55022 |
| L x B x H | board dimensions | 55 mm x 46 mm x 21 mm |
| TEA19361 | Primary Flyback Controller | |
| TEA1993 | Synchronous Rectification Controller | |
| TEA19051 | PD / QC Controller | PD= 5V/3A, 9V/3A, 15V/3A, 20V/2.25A
QC= 3.3V…. 12V / 27W (max) |
