TEA1833DB1361
-
45W / 19.5V Ultra book adapter.
45W/19.5V超极本适配器

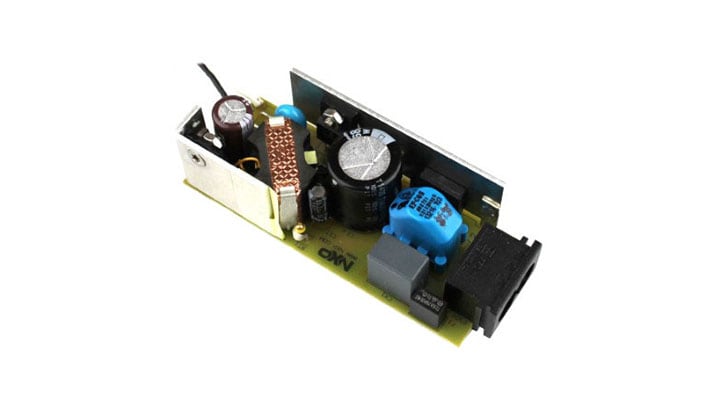

TEA1833演示板是一款小型低成本解决方案，适用于45W超极本适配器或任何低功耗适配器解决方案。电源可在有限的时间内提供高达200％的峰值功率。该应用符合EMI CISPR22、ENERGY STAR、DoE和CoC标准。所用的拓扑是固定频率反激式。该适配器内置了多种保护和补偿功能，具有出色的效率和待机功耗性能。
产品详情
支持的器件
电源管理
AC-DC控制器
- TEA1833TS: GreenChip SMPS控制IC
- TEA1833LTS: GreenChip开关电源控制IC
特性
主要特性
- 针对连续导通模式提供斜率补偿
- 低纹波和噪声
- 低成本实施
- 符合EMI CISPR22标准
- 平均效率：>89% （线缆末端)
- 固定开关频率，带频率抖动以减小电磁干扰(EMI)
- 在高电源时限制开关频率，以降低最大漏极电压
- 过温保护
- 过压/欠压保护
- 200%峰值功率达2ms
- 采用的IC：TEA1833T TSOP6固定频率控制器
IC
- TEA1833T TSOP6固定频率控制器
尺寸
- 小规格
电源管理
- 通用市电工作电压：90-264V (AC)
- 输出：45W；19.5V
- 待机功耗：<58mW（电压为230V (AC)）
- 专用突发模式，支持较低的VCC电容值
- 精确的输出过压保护(OVP)
- 过流保护(OCP)
- 过功率保护(OPP)
- 符合ENERGY STAR、DoE和CoC标准
