局部联网的CAN FD收发器，CAN FD数据传输速率高达5Mbit/s
具有局部联网睡眠模式的TJA1445 CAN FD收发器属于TJA144x收发器系列，该系列实现了ISO11898-2:2024参数集A-B中定义的CAN FD。TJA1445可与高速经典CAN和CAN FD协议完全互操作，并经过充分开发和认证，符合ISO26262 ASIL-B标准。
TJA1445通过ISO11898-2:2024中规定的选择性唤醒功能支持CAN局部联网，即使在CAN总线流量运行时，收发器也能保持在睡眠模式，无需处于活动状态。
TJA1445B在TJA1445A的基础上扩展了功能集，包括一个用于通过外部引脚禁用发射器的TXEN_N引脚，以及3个可配置的GPIO引脚，这些引脚可以用于一组扩展功能，例如第二个TXD/RXD通道。
TJA1445提供CAN FD无源功能，在睡眠模式下，该功能可防止收发器被唤醒，并在进行混合总线通信时保护CAN控制器免受CAN FD消息的干扰。
特性
一般特性
- 符合ISO11898-2:2024参数集A-B、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
- 符合ISO26262标准，达到ASIL B安全级别
- 通过选择性唤醒功能实现局部联网功能
- 可配置的通用I/O(GPIO)引脚(TJA1445B)
- 直接发射器开/关控制输入(TXEN_N) (TJA1445B)
- 自动总线偏置
- 低电磁辐射(EME)和高抗电磁干扰(EMI)
- 符合AEC-Q100 1级标准
- VIO输入允许连接到1.8V、3.3V至5V微控制器

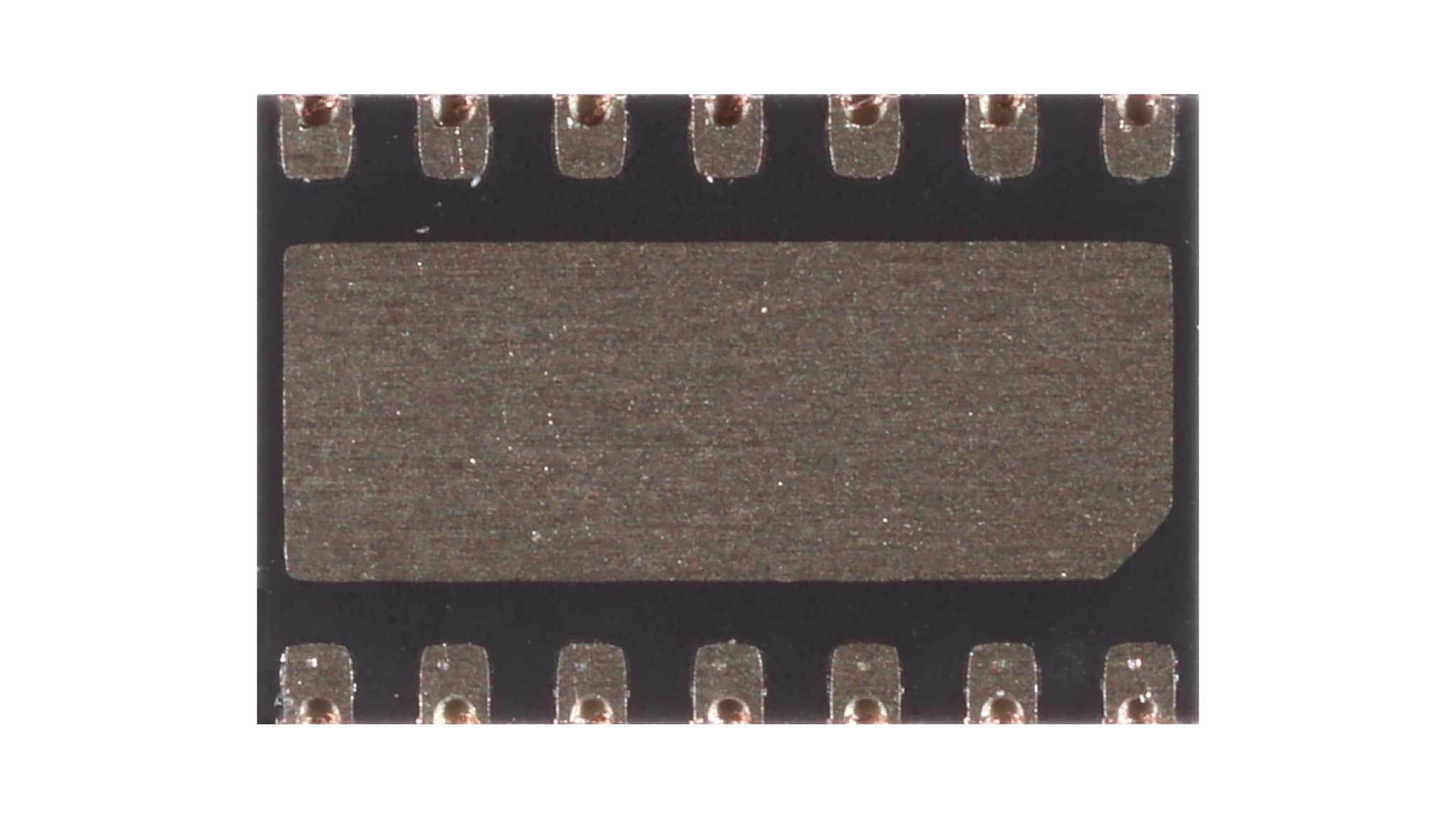

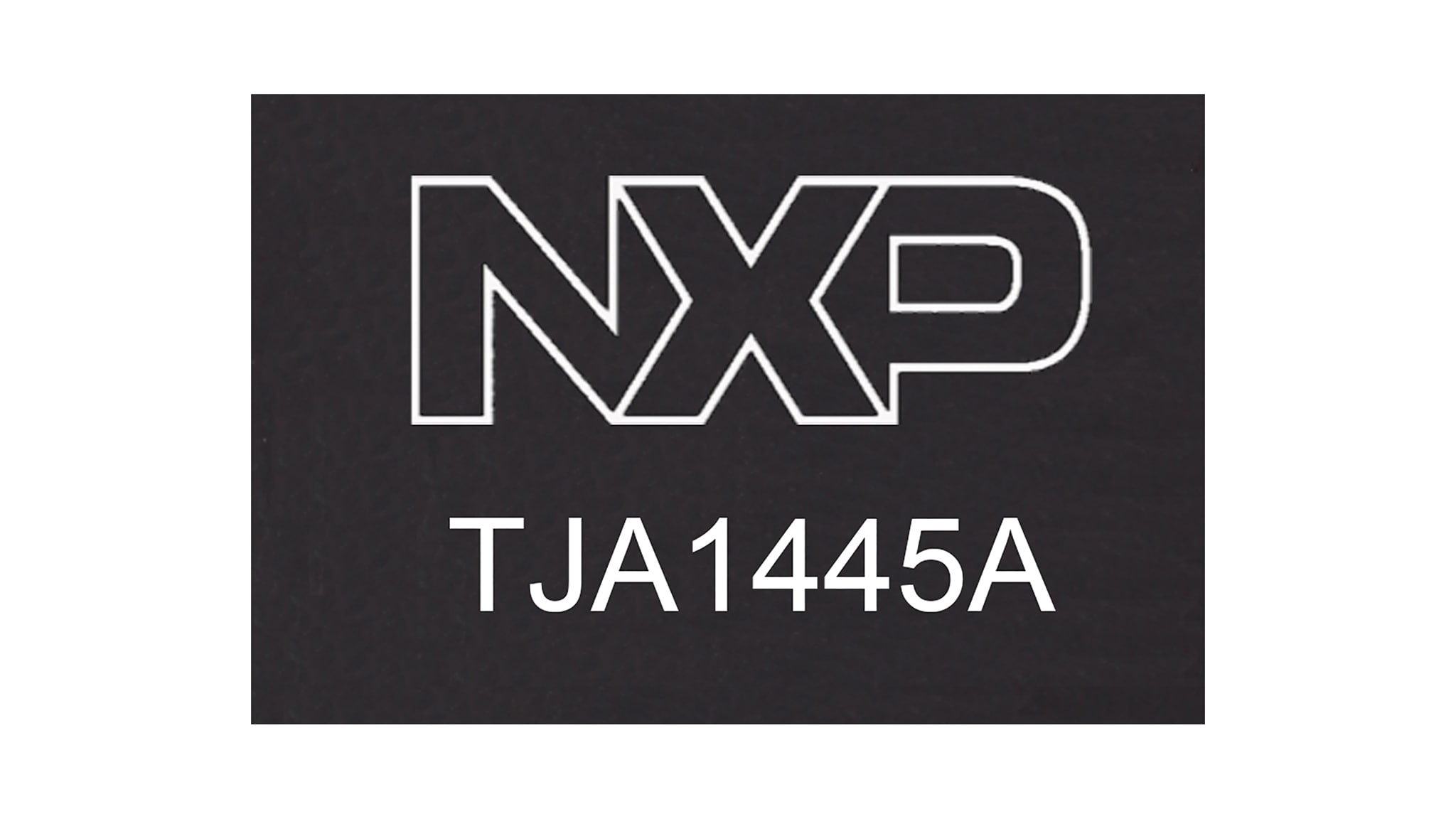

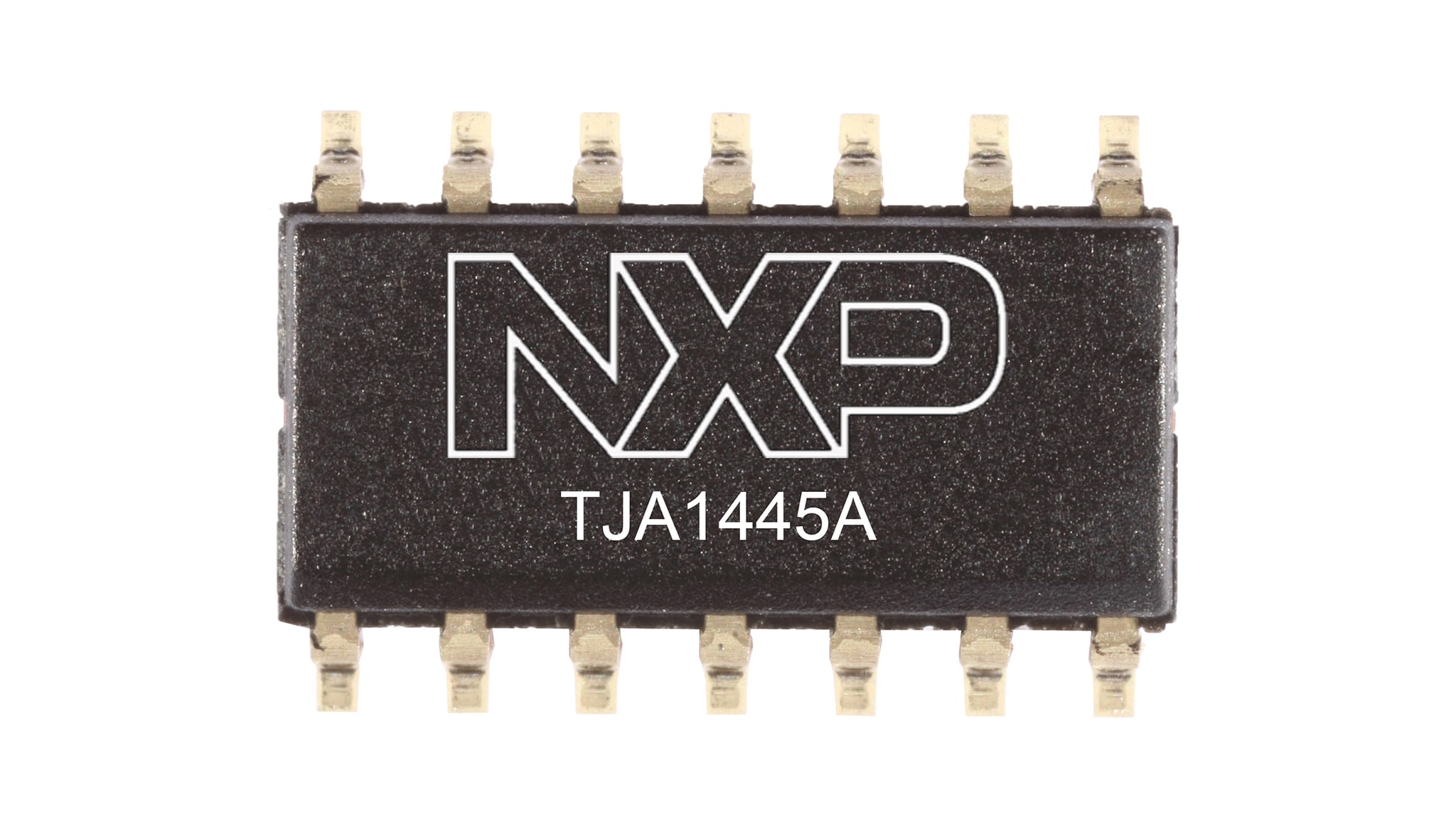

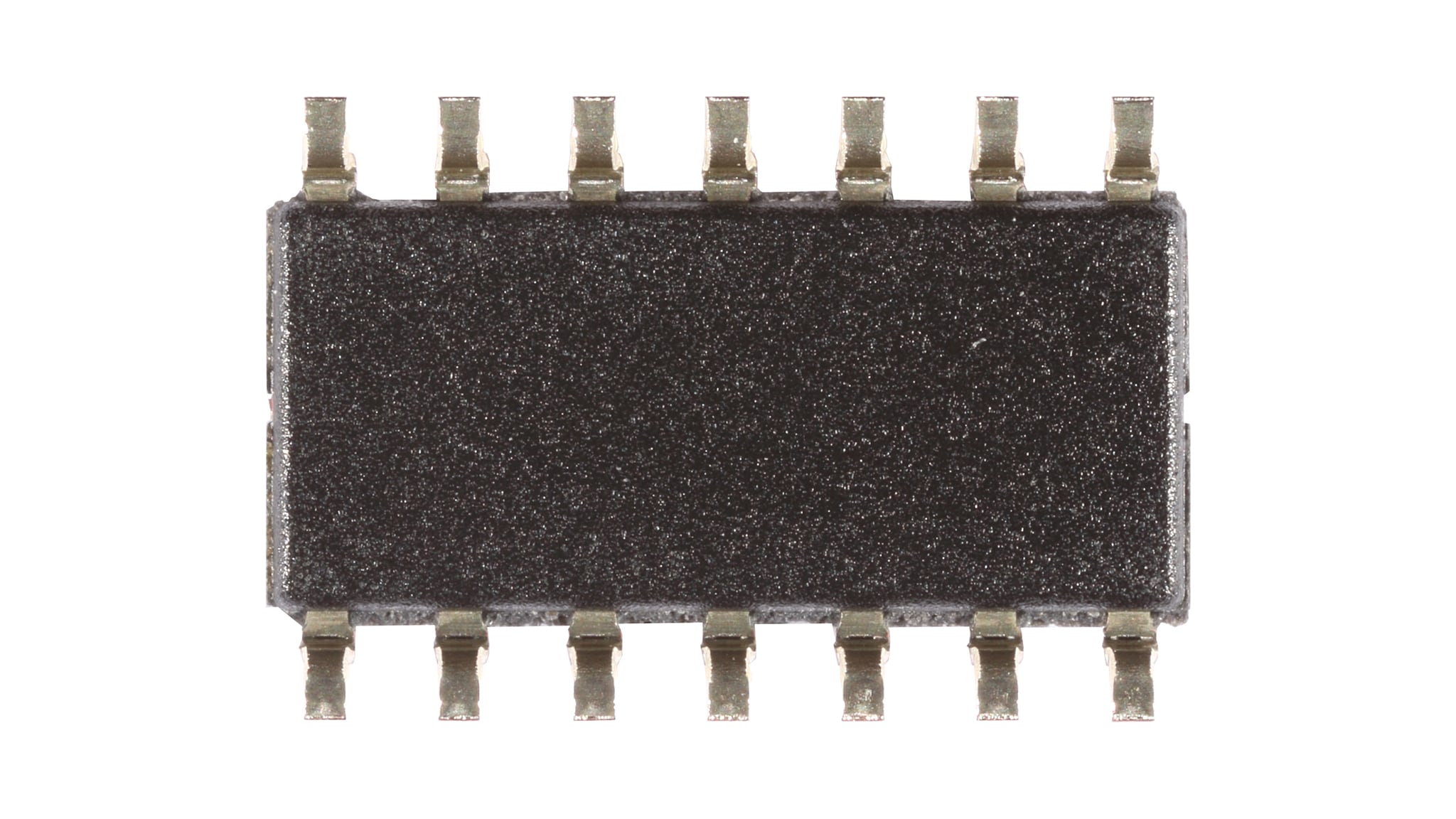

- TJA1445A提供SO14和HVSON14封装

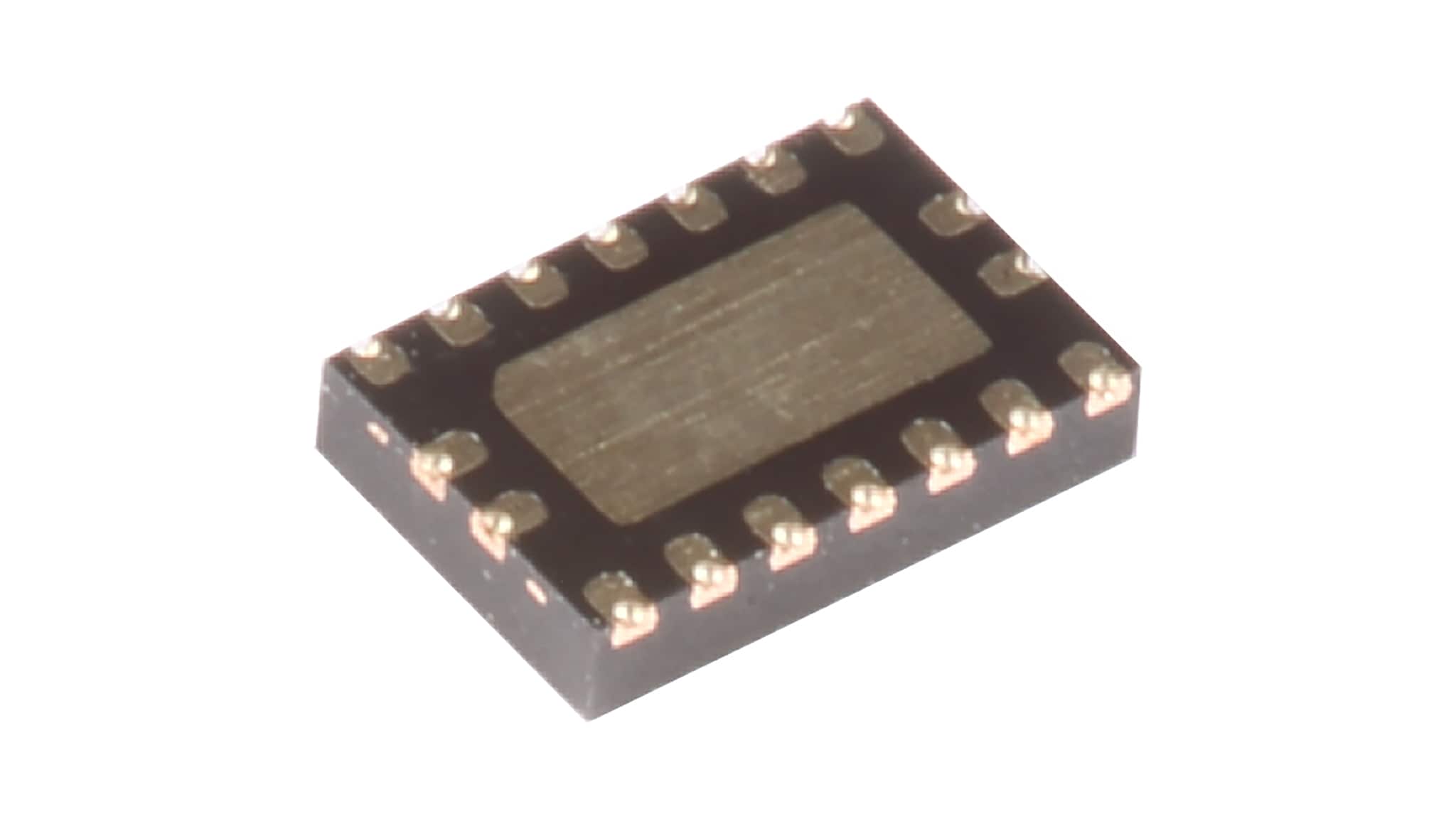

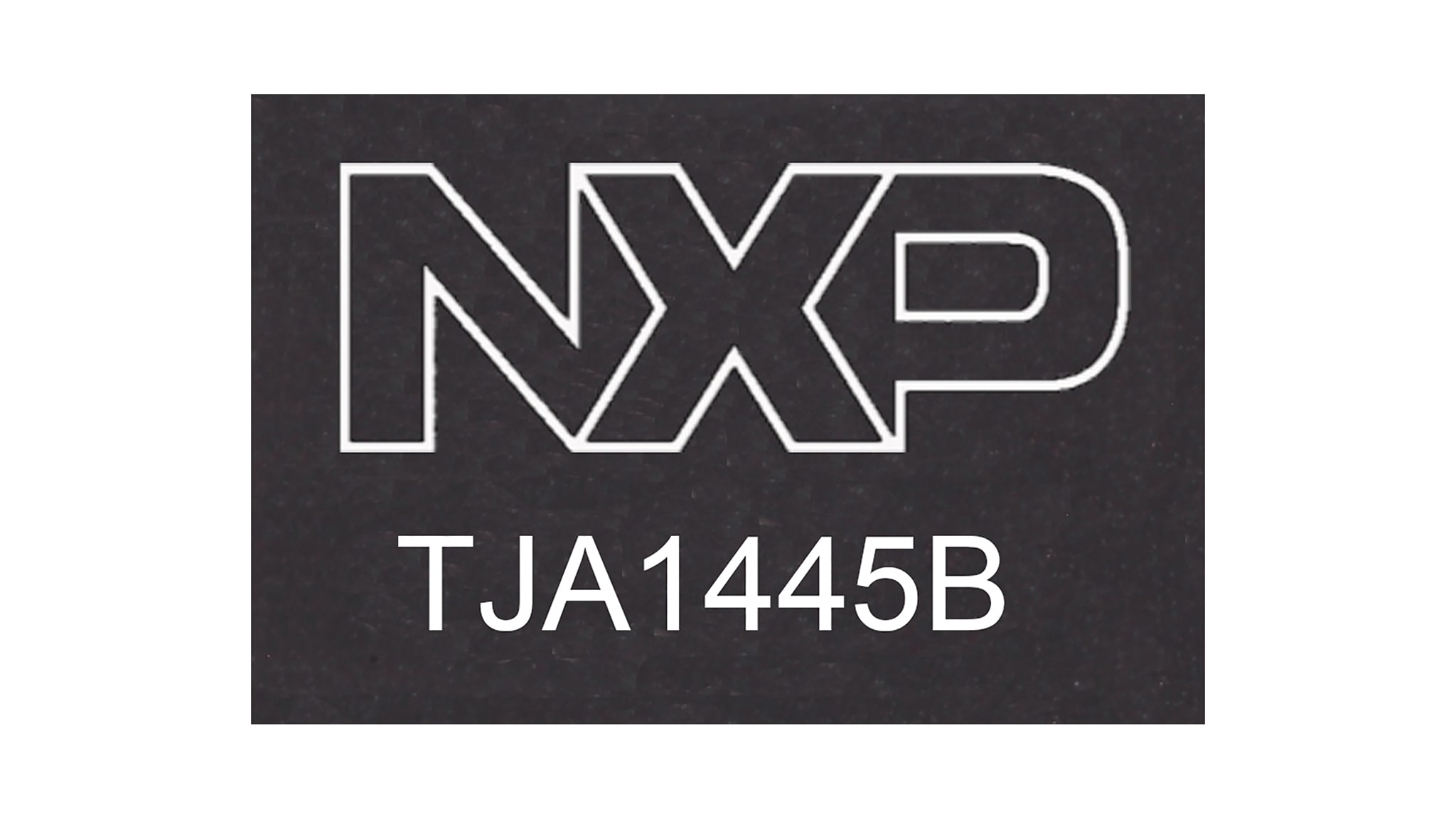

- TJA1445B提供DHVQFN18封装
可预测故障安全操作
- 所有电源引脚上提供欠压检测，低于欠压阈值的定义行为
- 从欠压检测阈值到最大电压限值，可保证功能正常运行
- 当电池电压降至关闭模式阈值以下时，收发器与总线断开（高欧姆）
- TXD的内部偏置，可实现定义的故障安全操作
低功耗管理
- 待机和睡眠模式的电流消耗极低，带有本地和远程唤醒
- 可通过WAKE引脚实现本地唤醒
- 通过唤醒模式(WUP)或唤醒帧(WUF)进行远程唤醒
- 符合ISO11898-2:2024标准的可配置CAN唤醒模式（dom-rec-dom或dom-rec-dom-rec）
- ISO11898-2:2024标准定义的选择性唤醒
诊断和保护
- 过热诊断和保护
- 发送数据(TXD)主导的超时诊断和保护
- 总线主导的故障诊断
- 冷启动诊断（首次电池连接）
- 总线引脚具备较高的ESD处理能力
- 在汽车环境中对总线引脚和VBAT引脚提供抗瞬变保护
购买/参数
3 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | Recommended Orderable Part Number | MCU I/O Interface (V) | CAN Bus Robustness [Min-Max] (V) | Low Power Modes | 封装类型 | CAN Channels | 产品类别 | 输入电压[最小到最大]（V） | 传输速率（最小）（Kbps） | Voltage on bus pins [Min-Max] (V) | VESD IEC on bus pins (+/- kV) | Tvj [max] (℃) | 保护 | Wake-Up Pin | Min High Input Levels (V) [Vio] | GPIO | Supported standards | SPLIT Pin | Thermal Resistance (Spec) (℃/W) | Product Application |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | TJA1445AT/0Z | 1.8, 3.3, 5.0 | -36 to 40 | Sleep Mode with selective wake-up, Standby Mode | SO14 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 50.0 | -36 to 40 | -8 to 8 | 150 | Bus dominant timeout, MCU reaction timeout, TXD dominant timeout, overtemperature, undervoltage detection | Y | 0.7 | — | ISO 11898-2:2024, ISO 26262, SAE J1939-14, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 85 | Automotive, Industrial | |||
正常供应 | TJA1445ATK/0J | 1.8, 3.3, 5.0 | -36 to 40 | Sleep Mode with selective wake-up, Standby Mode | HVSON14 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 50.0 | -36 to 40 | -8 to 8 | 150 | Bus dominant timeout, MCU reaction timeout, TXD dominant timeout, overtemperature, undervoltage detection | Y | 0.7 | — | ISO 11898-2:2024, ISO 26262, SAE J1939-14, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 71 | Automotive, Industrial | |||
正常供应 | TJA1445BHG/0J | 1.8, 3.3, 5.0 | -36 to 40 | Sleep Mode with selective wake-up, Standby Mode | DHVQFN18 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 50.0 | -36 to 40 | -8 to 8 | 150 | Bus dominant timeout, MCU reaction timeout, TXD dominant timeout, overtemperature, undervoltage detection | Y | 0.7 | 3 | ISO 11898-2:2024, ISO 26262, SAE J1939-14, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 69 | Automotive, Industrial |
