功能完备的8位5V MCU，带有EEPROM和TSI功能
S08PT MCU集成了触摸传感接口(TSI)、EEPROM和电机控制Flex定时器等各种重要功能，有助于简化设计并降低系统成本。S08P系列非常简单，但功能强大，提供出色的EFT/ESD性能。这个可扩展、引脚兼容的MCU系列可重复利用现有S08内核、IP和工具，轻松从现有的8位S08产品进行迁移。恩智浦5V 8位S08P MCU系列帮您设计出更耐用、更可靠的产品，可满足工业控制和用户界面在严苛环境中的应用需要，并符合电器安全标准IEC60730。
产品详情

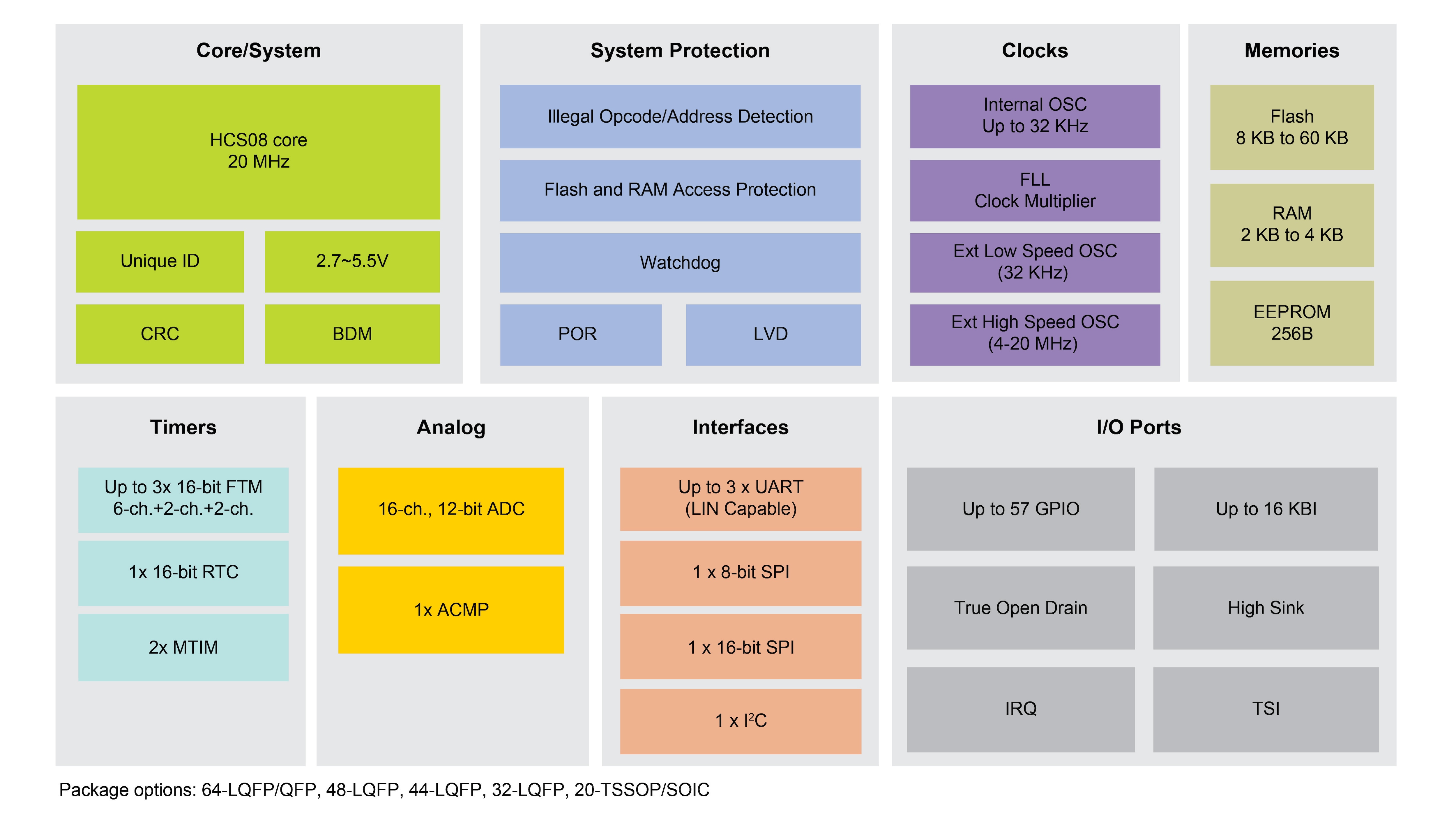

特征
存储器组合
- 提高了闪存/RAM比(PT60为4 KB RAM)
- 片上EEPROM，可进行500K~1M次写入/擦除操作
稳定可靠的通用IO和高功率驱动能力
- 64引脚带滤波功能的最多57路通用IO
- 8个引脚带20 mA灌电流驱动功能
- 两个引脚带真漏极开路
16通道触摸传感接口
- 专用硬件模块，可感应触摸输入、减少软件干预
- 在所有电源模式下均可工作(包括运行、等待和低功耗停止模式)，可从停止模式唤醒
- 专门用于高灵敏度、严苛的环境
- 增强型看门狗和可编程CRC
- 可通过硬件和软件进行丰富的配置
集成了丰富的功能
- 6通道、+ 2通道、+ 2-通道Flex定时器：2 x MTIM
- 实时计数器
- 3 x SCI，2 x SPI，I2C
- 增强型看门狗和可编程CRC
- 高精度内部时钟
购买/参数
1-10 / 20 结果
包含 20 不推荐用于新设计

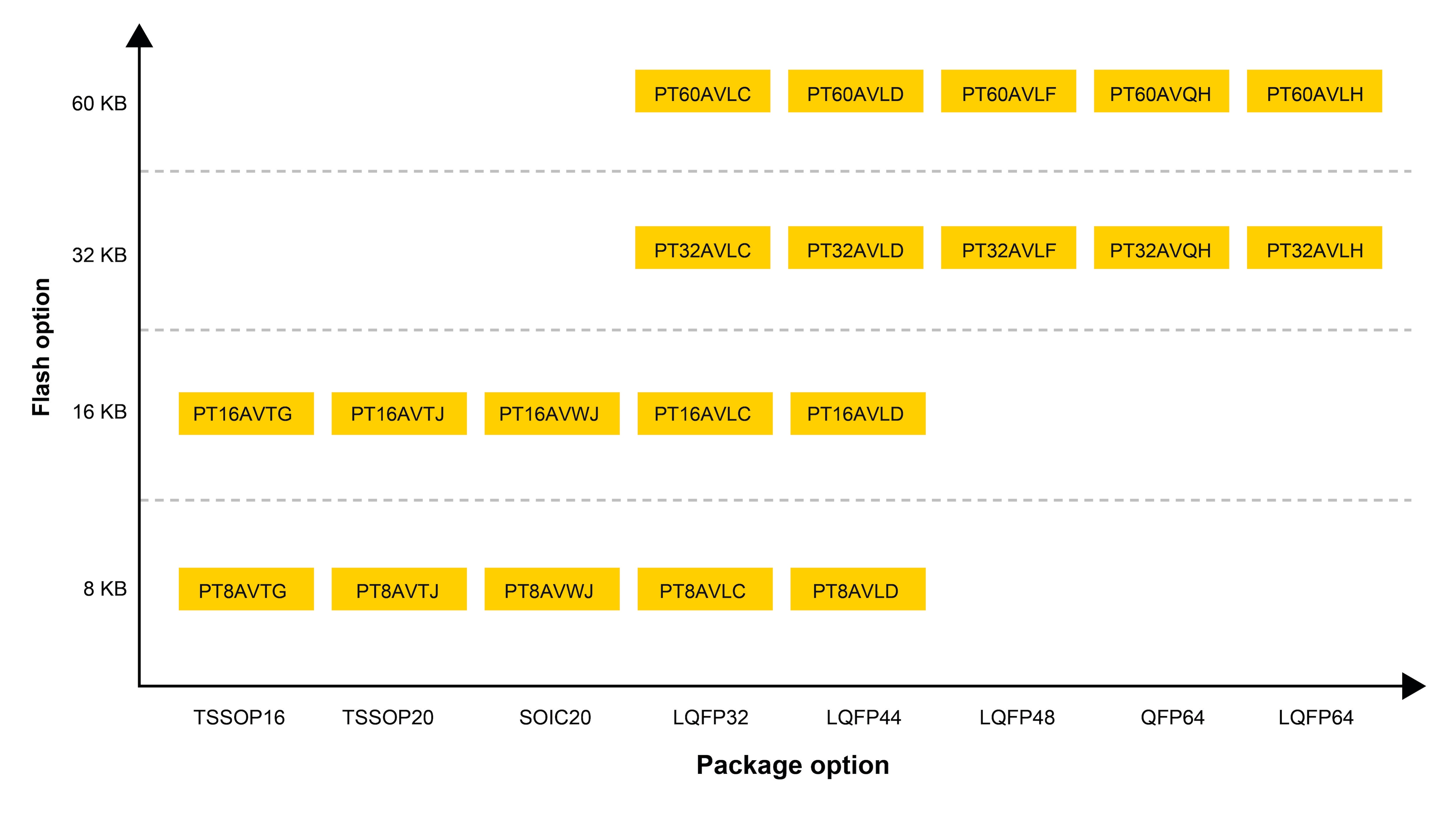

部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 预算报价（不含税） | Flash (kB) | RAM (kB) | 内核类型 | 运行频率[最高]（MHz） | Bus Frequency (typ) (MHz) | I2C | 电源电压[最小]（V） | 电源电压[最大]（V） | GPIO | Ambient Operating Temperature (Min to Max) (℃) | 人机接口 | SCI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | LQFP32 | 32 | 10K @ CNY8.47 | 16 | 2 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 28 | -40 to 105 | touch system interface | 2 | |||
正常供应 | LQFP44 | 44 | 10K @ CNY8.47 | 16 | 2 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 37 | -40 to 105 | touch system interface | 2 | |||
正常供应 | TSSOP16 | 16 | 10K @ CNY7.25 | 16 | 2 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 14 | -40 to 105 | touch system interface | 1 | |||
正常供应 | TSSOP20 | 20 | 10K @ CNY7.83 | 16 | 2 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 18 | -40 to 105 | touch system interface | 1 | |||
正常供应 | SO20 | 20 | 10K @ CNY7.68 | 16 | 2 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 18 | -40 to 105 | touch system interface | 1 | |||
正常供应 | LQFP32 | 32 | 10K @ CNY9.05 | 32 | 4 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 28 | -40 to 105 | touch system interface | 2 | |||
正常供应 | LQFP44 | 44 | 10K @ CNY9.62 | 32 | 4 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 37 | -40 to 105 | touch system interface | 3 | |||
正常供应 | LQFP48 | 48 | 10K @ CNY10.05 | 32 | 4 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 41 | -40 to 105 | touch system interface | 3 | |||
正常供应 | LQFP64 | 64 | 10K @ CNY11.49 | 32 | 4 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 57 | -40 to 105 | touch system interface | 3 | |||
正常供应 | QFP64 | 64 | 10K @ CNY12.28 | 32 | 4 | S08 | 20 | 20 | 1 | 2.7 | 5.5 | 57 | -40 to 105 | touch system interface | 3 |
1-10 / 29 文件
紧凑列表
产品简介 (1)
-
MC9S08PT60 Series Family - Product Brief[MC9S08PT60PB]
勘误表 (7)
-
Mask Set Errata for Mask 4N40C - Errata[S08PT60_4N40C]
-
Mask Set Errata for Mask 0N10J - Errata[S08PT16_0N10J]
-
Mask Set Errata for Mask 0N35F - Errata[S08PT16_0N35F]
-
Mask Set Errata for Mask 0N53H - Chip Errata[S08PT60_0N53H]
-
S08PT60_1N53H, Mask Set Errata for Mask 1N53H - Chip Errata[S08PT60_1N53H]
-
Mask Set Errata for Mask 2N10J[S08PT16_2N10J]
-
Errata report for PC9S08PT60 with mask set 2N40C[PC9S08PT60_2N40C]
参考手册 (2)
-
MC9S08PT16 Reference Manual[MC9S08PT16RM]
-
MC9S08PT60 Reference Manual[MC9S08PT60RM]
应用笔记 (14)
-
开发人员的串行引导加载程序[AN2295]
-
SCI Bootloader for S08PB16[AN12871]
-
GPIO Simulated I2C for S08[AN12841]
应用笔记软件 (1)
-
Software Files for AN4690[AN4690SW]
数据手册 (2)
-
MC9S08PT16 Series Data Sheet[MC9S08PT16]
-
MC9S08PT60 Series Data Sheet[MC9S08PT60]
简介 (1)
-
S08P, 5V 8-bit MCU Family - Fact Sheet[5VS08PFFS]
选型指南 (1)
-
S08 MCU Linecard[HSC08-LINECARD]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 6 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口
正常供应 -
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-
仿真器、探测器、编程器Universal Multilink FX高速开发接口
正常供应 -
仿真器、探测器、编程器PEmicro Cyclone编程器
正常供应 -

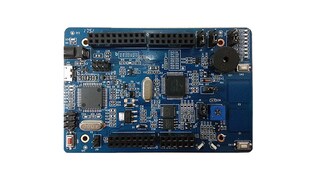

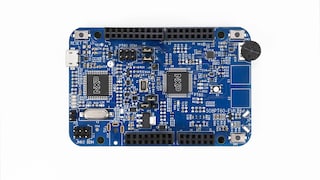

评估板和开发板S08P-Lite评估板
