8位高性价比FL16/8 MCU
8位MC9S08FL16/8 (FL16/8) MCU系列是一款高性价比解决方案，适用于需要灵活I/O的成本敏感型家用电器。它可在整个工作电压和温度范围内进行高达16 KB的闪存读取/编程/擦除操作，提供两种低功耗停止模式，还具有低功耗的等待模式和安全电路，防止未经授权存取RAM和闪存的内容。
产品详情

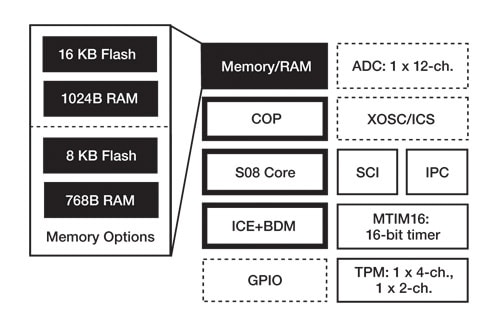

特征
8位HCS08中央处理器(CPU)
- 高达10 MHz内部总线频率（20 MHz HCS08内核），提供4.5至5.5V，温度范围为-40°C至+85°C
片上存储器
- 高达16K闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
- 高达1024字节RAM
- 安全电路
节电模式
- 两种低功耗停止模式，低功耗等待模式
时钟源选项
- 振荡器(XOSC)时钟源选项包括振荡器、晶体或陶瓷谐振器
- 高达20 MHz的内部时钟源(ICS)模块
外设
- 中断优先级控制器(IPC)
- 模数转换器(ADC) — 12通道，8位分辨率
- 定时器/脉宽调制器模块(TPM)— 1个4通道，1个2通道
- 定时器/脉宽调制器模块(TPM)— 1个4通道，1个2通道
- 带可选13位间隔、LIN扩展的SCI模块
输入/输出
- 30个通用输入/输出(GPIO)引脚，其中一个引脚只输入，一个引脚只输出。
系统保护
- 计算机正常运行(COP)看门狗模块可以复位，可以选择采用专用的1 kHz内部时钟源或总线时钟来运行
- 带复位或中断功能的低电压检测，开始点可选择
- 带复位功能的非法操作码检测
- 带复位功能的非法地址检测
- 闪存块保护
开发支持
- 单线后台调试接口
- 断点设置功能
- 片上在线仿真器ICE调试模块包含两个比较器和9个触发点
相关产品
购买/参数
2 结果
包含 2 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 预算报价（不含税） | Flash (kB) | RAM (kB) | 内核类型 | 运行频率[最高]（MHz） | Bus Frequency (typ) (MHz) | 电源电压[最小]（V） | 电源电压[最大]（V） | GPIO | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | LQFP32 | 32 | 10K @ CNY10.20 | 16 | 1 | S08 | 10 | 10 | 2.7 | 5.5 | 30 | -40 to 85 | |||
正常供应 | LQFP32 | 32 | 10K @ CNY9.26 | 8 | 0.77 | S08 | 10 | 10 | 2.7 | 5.5 | 30 | -40 to 85 |
文档
快速参考恩智浦 文档类别.
9 文件
参考手册 (1)
-
MC9S08FL16 Reference Manual[MC9S08FL16RM]
可靠性与质量信息 (3)
-
VDE IEC 60730 Class B test report for the MC9S08 MCU[VDE_S08_CLASSB_TEST_REPORT]
-
Tuev IEC 60730 CPU test certificate for MC9S08 controller[TUEVCPUCLASSCCERT]
-
Tuev IEC 60730 SRAM test certificate for MC9S08 controller[TUEVCERTIFICATIONWALKPATRAM]
应用笔记 (3)
数据手册 (1)
-
MC9S08FL16 - Data Sheet[MC9S08FL16]
简介 (1)
-
MC9S08FL16 Fact Sheet[MC9S08FL16_FS]
9 文件
紧凑列表
参考手册 (1)
-
MC9S08FL16 Reference Manual[MC9S08FL16RM]
可靠性与质量信息 (3)
-
VDE IEC 60730 Class B test report for the MC9S08 MCU[VDE_S08_CLASSB_TEST_REPORT]
-
Tuev IEC 60730 CPU test certificate for MC9S08 controller[TUEVCPUCLASSCCERT]
-
Tuev IEC 60730 SRAM test certificate for MC9S08 controller[TUEVCERTIFICATIONWALKPATRAM]
应用笔记 (3)
数据手册 (1)
-
MC9S08FL16 - Data Sheet[MC9S08FL16]
简介 (1)
-
MC9S08FL16 Fact Sheet[MC9S08FL16_FS]
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口
正常供应 -
仿真器、探测器、编程器PEmicro Cyclone编程器
正常供应 -
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-
仿真器、探测器、编程器Universal Multilink FX高速开发接口
正常供应 -

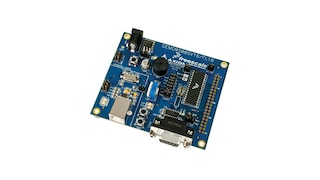

评估板和开发板8位FL系列的演示板
