LIN2.1/SAEJ2602-2，LIN物理层
恩智浦MC33662是一款专门用于汽车LIN子总线应用的物理层组件。
- 旨在支持带控制器局域网(CAN)的汽车网络
- 您可以通过部件编号选择运行波特率(33662L或33662S为20KB/s，33662J为10KB/s)。
- 两者都集成了一个用于测试和编程模式的快速波特率(100KB/s)。
- 该器件具有出色的电磁兼容性(EMC)、辐射排放性能、静电放电(ESD)稳定性，并可在TXD接地短路情况下提供安全保护。

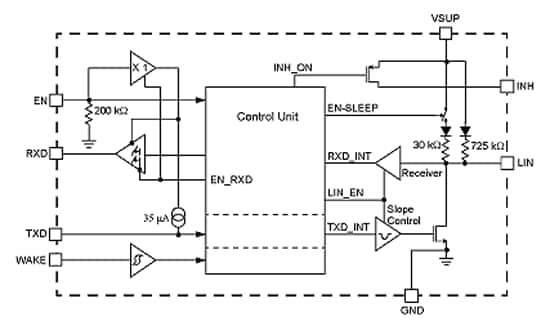

MC33662_IMG
产品详情
特性
主要特性
- 运行电压范围为7.0至18V DC，27V DC时可正常工作，负载突降时可承受40V电压
- 符合LIN协议规范1.3、2.0、2.1和SAEJ2602-2
- 主动总线波形整形，具有出色的辐射排放性能
- 在LIN总线上维持最低15.0kV的ESD(符合IEC61000-4-2)，唤醒引脚上为20kV，VSUP引脚上为25kV
- 非常高的抗电磁干扰性能
- 睡眠模式下保持低待机电流
- 过温保护
- 通过RXD引脚实现本地和远程唤醒功能
- 通过RXD引脚实现快速波特率选择
- 5.0V和3.3V兼容数字输入，无需外部组件
产品计划
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 文件
紧凑列表
应用笔记 (2)
数据手册 (1)
用户指南 (1)
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 6 硬件
-
-
评估板和开发板

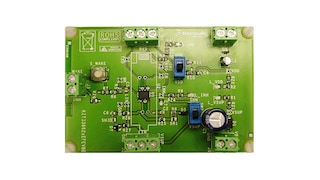

评估套件 - MC33662J，LIN2.1/SAEJ2602-2，LIN物理层亮点
