LX2160A, LX2120A, LX2080A

点击播放视频

LX2160A多核处理器是Layerscape系列中性能最高的成员，它结合了低功耗的FinFET工艺技术、16个Arm^® Cortex^®-A72内核以及针对L2/3包处理、安全分流、强大的流量管理和服务质量优化的数据通路加速。

这款先进的16核64位Arm处理器非常适合5G数据包处理、网络功能虚拟化（NFV）、白盒交换、高处理工业计算机、机器学习和智能网络接口卡等应用。高集成度带来了显著的性能优势，例如100GbE、硬件L2交换、具有100Gbps解压/压缩和50Gbps SEC的DPAA2，以及多个PCIe Gen3.0和SATA控制器。

对于边缘计算，该处理器具有强大的数据包分流功能和以太网控制器，可提供出色的计算性能。在一台设备中，您可以进行高端、高速通信，并使用低速外设（例如传感器），并具有处理所有接收到的信息并对其采取行动的计算能力。

Layerscape处理器是恩智浦EdgeVerse™边缘计算平台的一部分。

数据手册

参考手册

产品详情

框图

Layerscape LX2160A结构框图

获取框图PDF

特性

16个Cortex-A72 CPU内核，运行频率高达2.2GHz
18MB缓存/片上存储器
24个SerDes通道，运行频率高达25GHz
最多16个以太网端口
所支持的以太网速率包括每秒1、2.5、10、25、40、50和100GB。
114Gbps L2以太网交换机
多达24个PCIe Gen3通道，支持8倍宽的端口
50Gbps安全加速器
100Gbps数据压缩/解压缩引擎

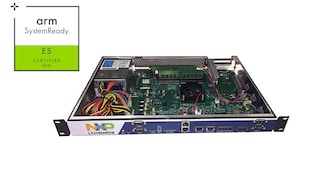

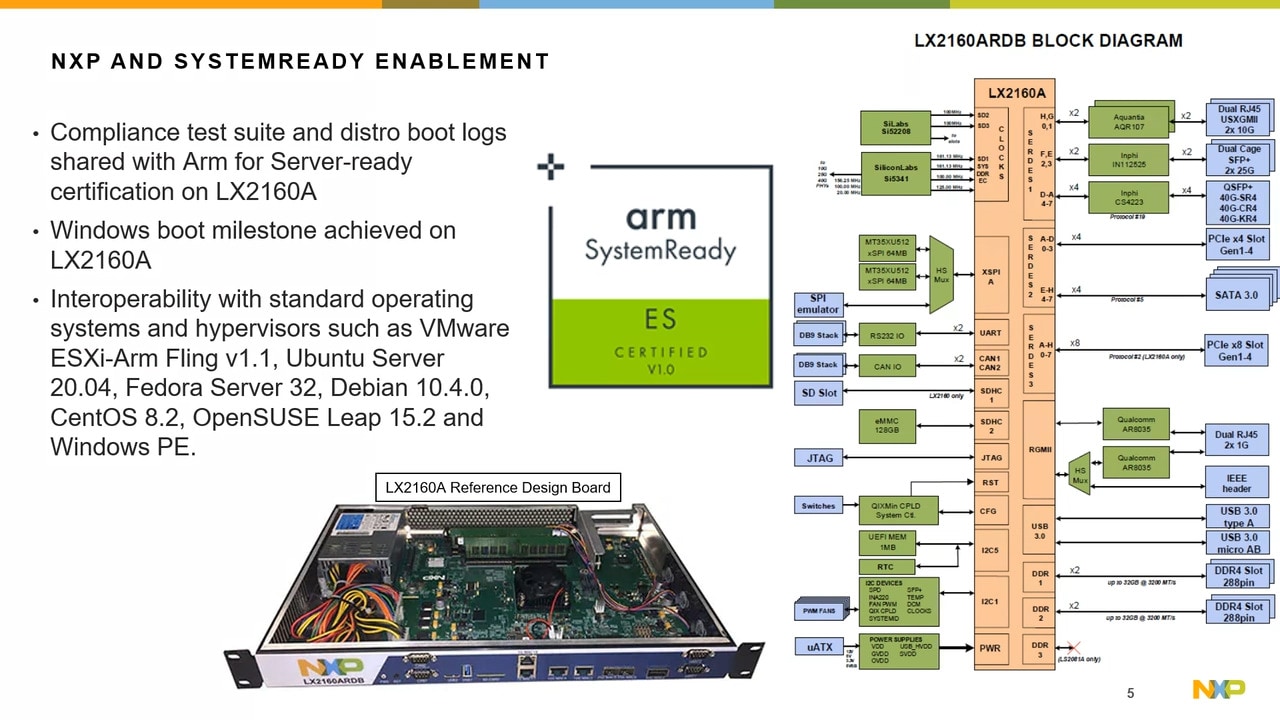

经过验证，符合Arm SystemReady ES 标准，可确保与标准操作系统和管理程序的互操作性。

Layerscape LX2系列对照表

	LX2160A	LX2120A	LX2080A
内核	16	12	8
L2缓存	8MB	6MB	8MB
SerDes	24
PCIe	多达6个Gen3
DDR	两个DDR4，3200MT/s，256GB容量
Plat缓存+PEB	10MB
WRIOP	16个同时存在的MAC；高达16x1GE、10x1/2.5/10GE、6x25GE或2x40/50/100GE的组合；L2交换高达114Gbps
SEC	高达50Gbps
DCE	高达100Gbps
封装	40x40mm，1517个引脚

购买/参数

部件展开描述	Silicon Rev	系列	状态	开发工具	认证级别	预算报价（不含税）	封装端接数	封装类型	Package Pitch (mm)	内核类型	内核：内核数量(规范值)	运行频率[最高]（MHz）	Typical Power	Cache (KB)	L1 Cache (KB)	L2 Cache (Max) (KB)	SRAM (kB)	支持外部存储器	DRAM frequency (max)(MHz)	SPI	QSPI	UART	I²C	USB Controllers	CAN	Ethernet Ports	以太网类型	PCIe	PCIe version	SATA	Encryption	Watchdog timer	定时器	跟踪/调试	Junction Temperature (Min to Max) (℃)
LX2080CA72232B 数据手册	Rev 2	LX2160 family	正常供应	BLBX3-T2	Automotive	10K @ CNY2138.99	1517	BGA1517	1.0	Arm Cortex-A72	8	2200	—	32, 48	32, 48	8192	256	DDR4 SDRAM	3200	3	2	4	8	2	2	18	100G, 10G, 1G	6	PCIe 3.0	4 x SATA 3.0	N	Y	2	JTAG	-40 to 105
LX2080CC72232B 数据手册	Rev 2	LX2160 family	正常供应	BLBX3-T2	Automotive	10K @ CNY2245.90	1517	BGA1517	1.0	Arm Cortex-A72	8	2200	—	32, 48	32, 48	8192	256	DDR4 SDRAM	3200	3	2	4	8	2	2	18	100G, 10G, 1G	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	-40 to 105
LX2080SC71826B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2009.11	1517	BGA1517	1.0	Arm Cortex-A72	8	1800	11	32, 48	32, 48	8192	256	DDR4 SDRAM	2600	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SC72029B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2276.92	1517	BGA1517	1.0	Arm Cortex-A72	8	2000	15.7	32, 48	32, 48	8192	256	DDR4 SDRAM	2900	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SC72232B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2678.86	1517	BGA1517	1.0	Arm Cortex-A72	8	2200	21.8	32, 48	32, 48	8192	256	DDR4 SDRAM	3200	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SE71826B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY1913.40	1517	BGA1517	1.0	Arm Cortex-A72	8	1800	11	32, 48	32, 48	8192	256	DDR4 SDRAM	2600	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SE72029B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2168.58	1517	BGA1517	1.0	Arm Cortex-A72	8	2000	15.7	32, 48	32, 48	8192	256	DDR4 SDRAM	2900	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SE72232B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2551.20	1517	BGA1517	1.0	Arm Cortex-A72	8	2200	21.8	32, 48	32, 48	8192	256	DDR4 SDRAM	3200	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	Y	Y	2	JTAG	0 to 105
LX2080SN71826B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY1817.76	1517	BGA1517	1.0	Arm Cortex-A72	8	1800	11	32, 48	32, 48	8192	256	DDR4 SDRAM	2600	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	N	Y	2	JTAG	0 to 105
LX2080SN72029B 数据手册	Rev 2	LX2160 family	正常供应	LX2160A-RDB-B	Industrial	100 @ CNY2060.16	1517	BGA1517	1.0	Arm Cortex-A72	8	2000	15.7	32, 48	32, 48	8192	256	DDR4 SDRAM	2900	3	2	4	8	2	2	18	100G, 10G, 1G, 25 Gbit/s	6	PCIe 3.0	4 x SATA 3.0	N	Y	2	JTAG	0 to 105
