Kinetis® KV5x系列MCU是一款高性能解决方案，能够提供卓越的高精度、传感和控制特性，适用于工业电机控制，工业驱动器和自动化，以及功率转换应用。Kinetis KV5x MCU基于Arm® Cortex®-M7内核构建，运行频率为240 MHz，带单精度浮点单元。它配备了高分辨率脉宽调制(PWM)模块，分辨率高达260微微秒，4个12位模数转换器(ADC)，采样率高达5百万次每秒，3个FlexCAN模块，提供可选的以太网通信，以及来自恩智浦和第三方资源的全方位支持套件，包括参考设计、软件库和电机配置工具。

数据手册

参考手册

产品详情

框图

Kinetis K Series KV5x MCUs

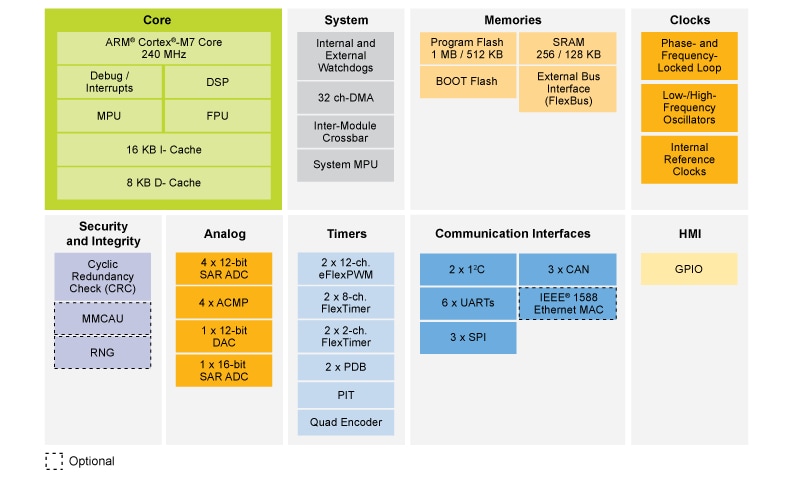

Kinetis<sup>®</sup> KV5x MCU Family Block Diagram

获取框图PDF

特征

高性能240 MHz Arm® Cortex®-M7内核，结合高水平的模拟和数字集成，适用于实时控制应用
多达1 MB的闪存和256 KB RAM，16 KB指令缓存和8 KB数据缓存。256 KB RAM，包含64 KB ITCM RAM，确保在高速控制回路中实现最高的CPU性能，尽可能避免延迟
64位AXI存储器接口，带I-Cache和D-Cache – 高效访问外部资源；连接至外部存储器以实现完整的实时操作系统体验；支持分辨率更高的图形，可实现更丰富的HMI，多种连接协议栈和中间件
4个8通道12位ADC，采样频率为5 MSPS，带双采样和保持电路，能够同时捕获两个电机的电流和电压，实现真正的独立双电机控制
带真随机数生成器和加密单元的以太网选件，提供高性价比集成连接解决方案
2个eFlexPWM模块，每个模块提供4个独立时基，具有高度灵活的配置，能够轻松支持电机控制和功率控制拓扑
多个定时器模块实例，构成了一个巨大的定时器阵列(44通道)，简化了复杂的高级电机控制任务
单个eFlexPWM模块，具有12通道，支持Nano-Edge功能，提供高达260pS的脉冲宽度分辨率和频率调制
多达3个FlexCAN模块 - 高速度、高可靠性的工业通信
外设间交叉连接，采用“And”或“Invert”逻辑，提供高度灵活的外设间连接结构，支持简化的控制拓扑实施

购买/参数

部件展开描述	状态	预算报价（不含税）	内核类型	运行频率[最高]（MHz）	Flash (kB)	SRAM (kB)	Serial Communication	CAN	USB Controllers	安全	Timers [Number, bits]	PWM [Number, bits]	ADC [Number, bits]	DAC [Number, bits]	GPIO	输入电压[最小到最大]（V）	Ambient Operating Temperature (Min to Max) (℃)	封装类型	Package Pitch (mm)
MKV56F1M0VLL24 数据手册	正常供应	10K @ CNY56.43	Arm Cortex-M7	240	1024	256	2 x I²C, 3 x SPI, 6 x UART	2	0	CRC, MMCAU, RNG	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	74	1.71 to 3.6	-40 to 105	LQFP100	0.5
MKV56F1M0VLQ24 数据手册	正常供应	10K @ CNY59.52	Arm Cortex-M7	240	1024	256	2 x I²C, 3 x SPI, 6 x UART	2	0	CRC, MMCAU	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	111	1.71 to 3.6	-40 to 105	LQFP144	0.5
MKV56F512VLL24 数据手册	正常供应	10K @ CNY41.72	Arm Cortex-M7	240	512	128	2 x I²C, 3 x SPI, 6 x UART	2	0	CRC, MMCAU	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	74	1.71 to 3.6	-40 to 105	LQFP100	0.5
MKV56F512VLQ24 数据手册	正常供应	10K @ CNY48.39	Arm Cortex-M7	240	512	128	2 x I²C, 3 x SPI, 6 x UART	2	0	CRC, MMCAU	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	111	1.71 to 3.6	-40 to 105	LQFP144	0.5
MKV58F1M0VLL24 数据手册	正常供应	10K @ CNY59.16	Arm Cortex-M7	240	1024	256	2 x I²C, 3 x SPI, 6 x UART	3	0	CRC, MMCAU	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	74	1.71 to 3.6	-40 to 105	LQFP100	0.5
MKV58F1M0VLQ24 数据手册	正常供应	10K @ CNY62.18	Arm Cortex-M7	240	1024	256	2 x I²C, 3 x SPI, 6 x UART	3	—	CRC, MMCAU	—	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	111	1.71 to 3.6	-40 to 105	LQFP144	0.5
MKV58F512VLL24 数据手册	正常供应	10K @ CNY46.38	Arm Cortex-M7	240	512	128	2 x I²C, 3 x SPI, 6 x UART	3	0	CRC, MMCAU	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	74	1.71 to 3.6	-40 to 105	LQFP100	0.5
MKV58F512VLQ24 数据手册	正常供应	10K @ CNY51.05	Arm Cortex-M7	240	512	128	2 x I²C, 3 x SPI, 6 x UART	3	0	CRC, RNG	1 x 16	44 x 16	1 x 16, 4 x 12	1 x 12, 4 x 6	111	1.71 to 3.6	-40 to 105	LQFP144	0.5
