1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDMGD3100HB8EVM板的过程。
1.1 套件内含物/装箱单
FRDMGD3100HB8EVM内含物包括：
- 组装和测试好的FRDMGD3100HB8EVM板，放在防静电袋中
- 连接到FRDM-KL25Z的3.3 V转5.0 V GD3100转换板
- USB线缆, A型公头/迷你B型公头，3 ft
- 用于配置的1.27 mm跳线(包含在套件板中)
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 与SiC模块兼容
- DC link电容器，与SiC兼容
- 30 μH至50 μH大电流空心电感，用于双脉冲测试
- 带防护罩和听力保护装置的高压电源
- 25 V, 1.0 A DC电源
- 500 MHz 2.5 GS/s4通道示波器
- Rogowski线圈，PEM型号CWT Mini HF60R，或CTW Mini HF30 (直径更小)
- 隔离的高压探头(CAL Test Electric CT2593-1, LeCroy AP030)
- 数字电压表
1.3 Windows PC工作站
该套件需要以下项目才能与软件配套工作。
- Windows 7或更高版本的操作系统
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11440，FRDMGD3100HB8EVM半桥评估板。
2. 硬件介绍
2.1 板特性
- 能够连接P6 SiC模块进行半桥评估
- 负VEE栅极低驱动电平(−3.9 V DC)
- VCCREG调节的高栅极驱动电平(+15 V DC)
- 可配置跳线，在短路测试时禁用死区故障保护
- 轻松访问电源、接地和信号测试点
- 可轻松安装和使用SPIGen GUI，通过SPI与PC对接；软件具有双脉冲和短路测试功能
- 通过AUX IN和OUT在低边驱动器上的DC link总线电压监测仪
- 负温度系数(NTC)连接，可配置用于监测模块温度
2.2 板说明

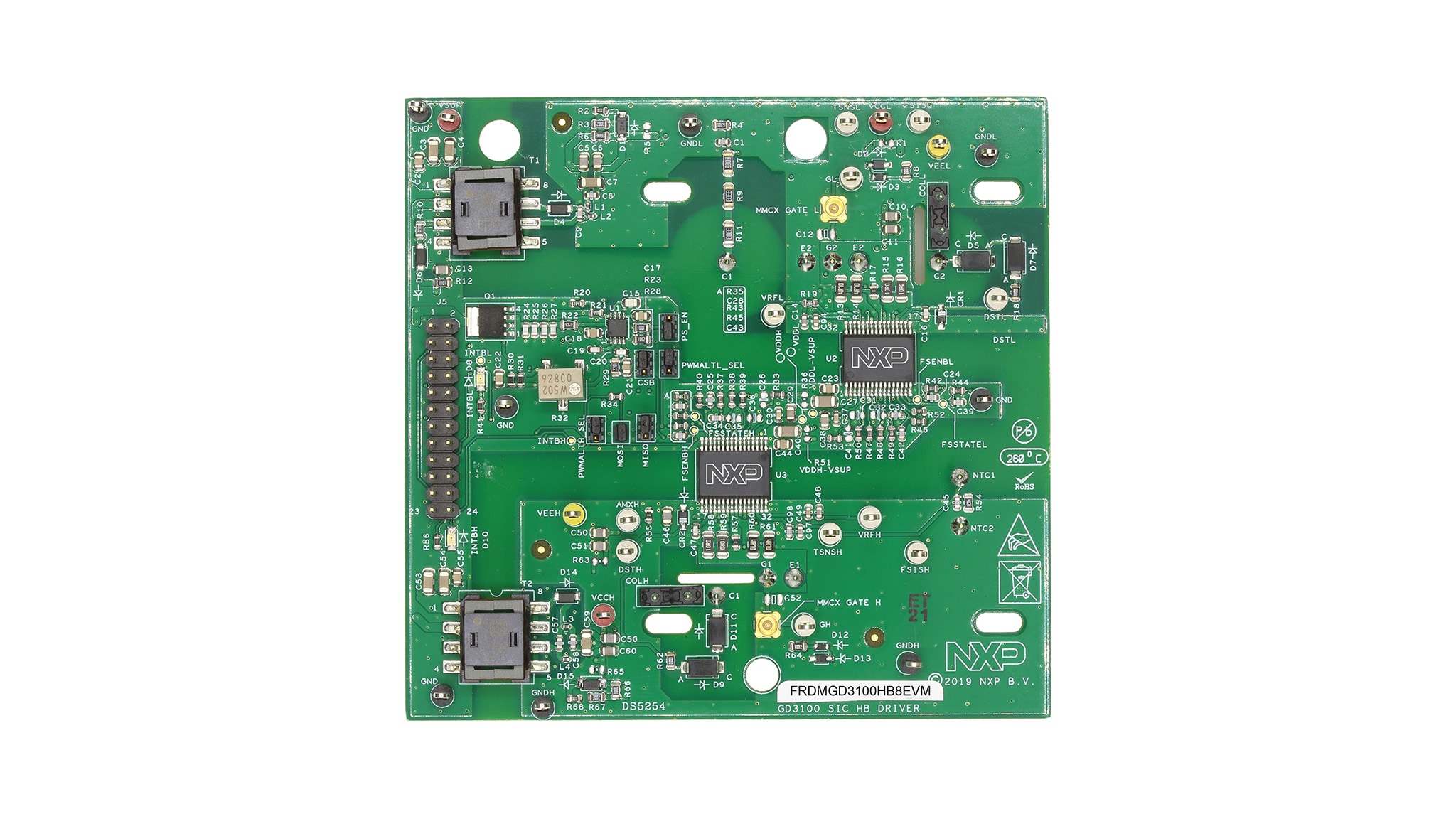

FRDMGD3100HB8EVM是一款半桥评估套件，安装了两个GD3100单通道栅极驱动器设备。该套件包含Freedom KL25Z微控制器硬件，用于连接安装有SPIGen软件的PC，可采用菊花链或独立配置的方式与GD3100栅极驱动器上的SPI寄存器进行通信。
GD3100转换板用于将3.3 V信号转换为MCU和GD3100栅极驱动器之间的5.0 V信号。该评估套件可以连接到兼容的绝缘栅双极晶体管(IGBT)或SiC模块模块，以进行半桥评估和应用开发。

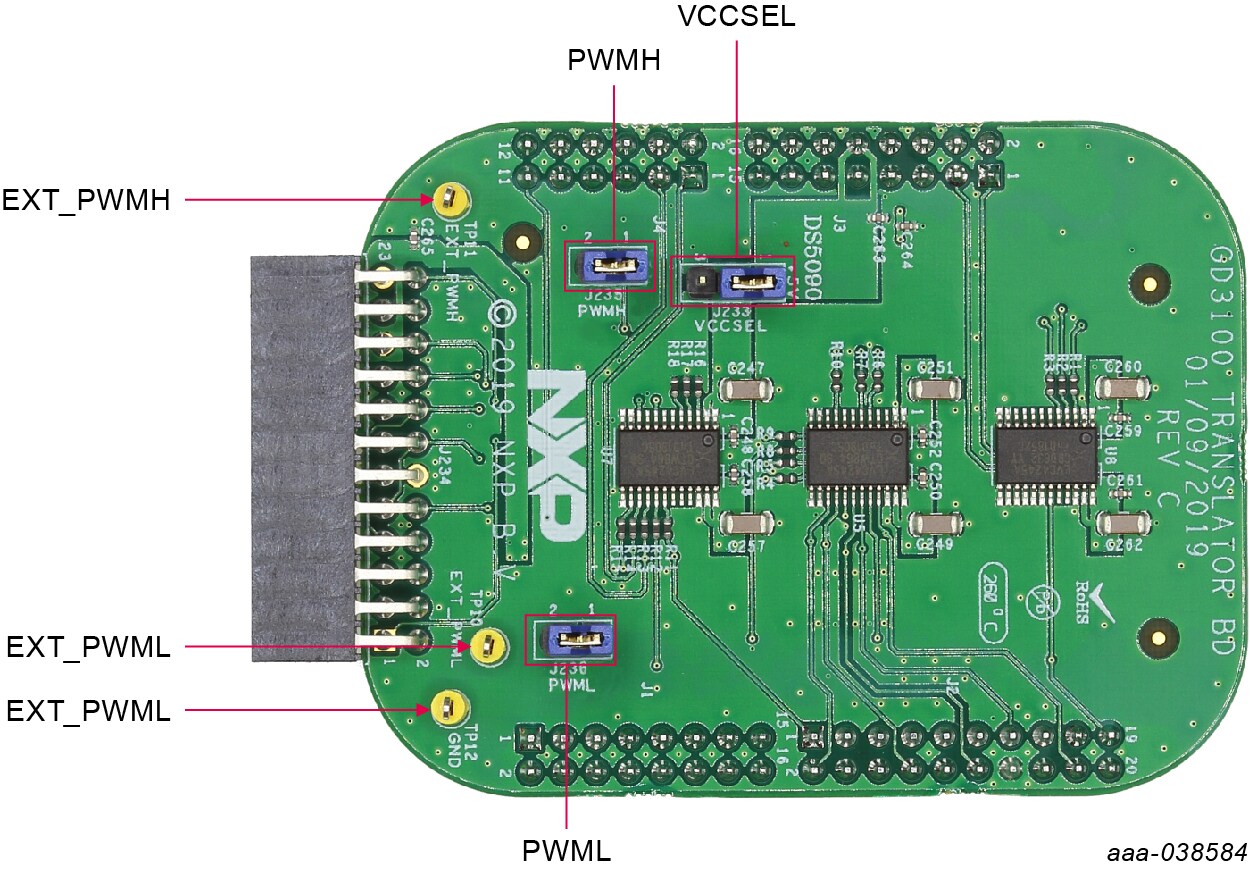

2.2.1 3.3 V转5.0 V转换板
KITGD3100TREVB转换器可将MCU的3.3 V信号电平转换为5.0 V信号，进行SPI通信。

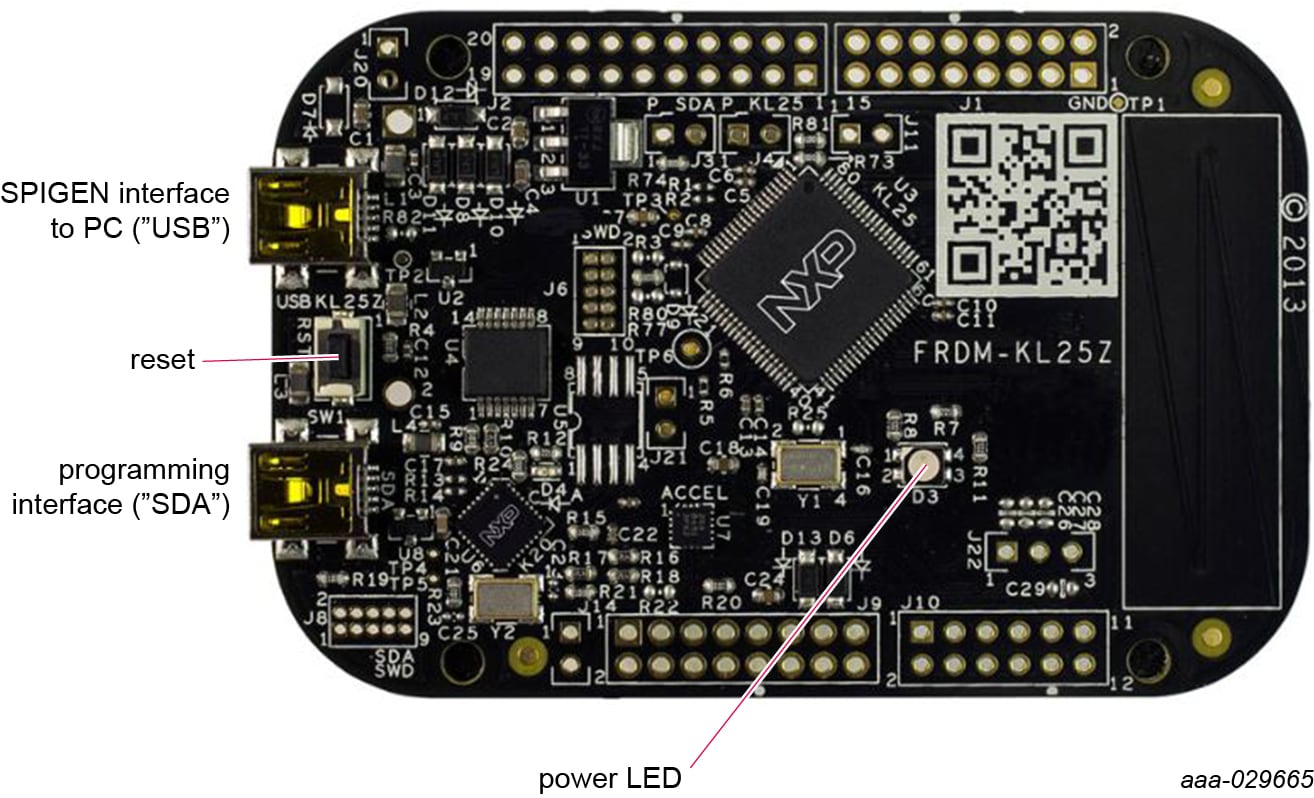

2.2.2 Kinetis KL25Z Freedom板
Freedom KL25Z是一款超低成本开发平台，面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。

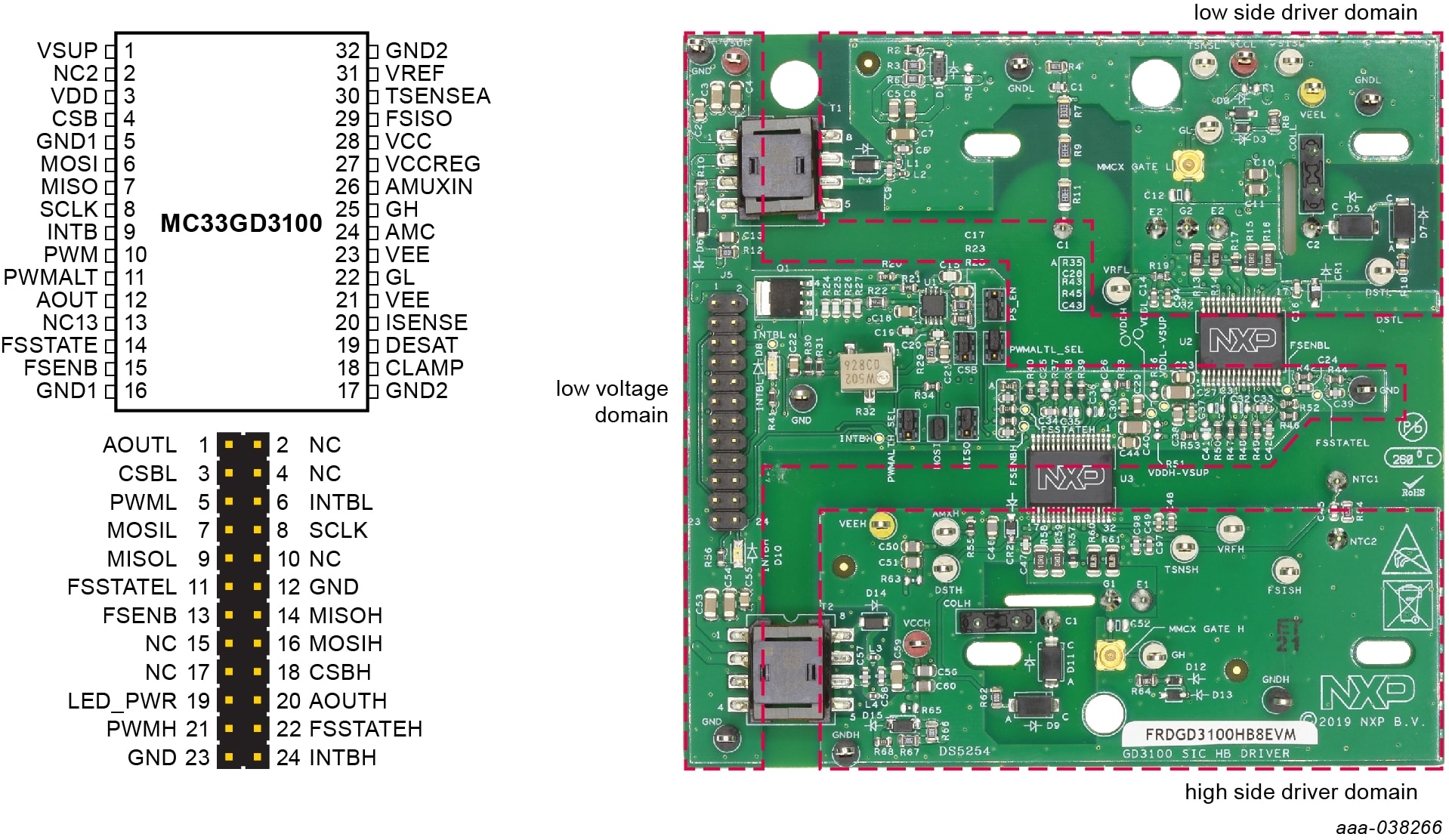

2.3 板组件
FRDMGD3100HB8EVM半桥评估板概述
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11440，FRDMGD3100HB8EVM半桥评估板用户指南。
3. 配置硬件

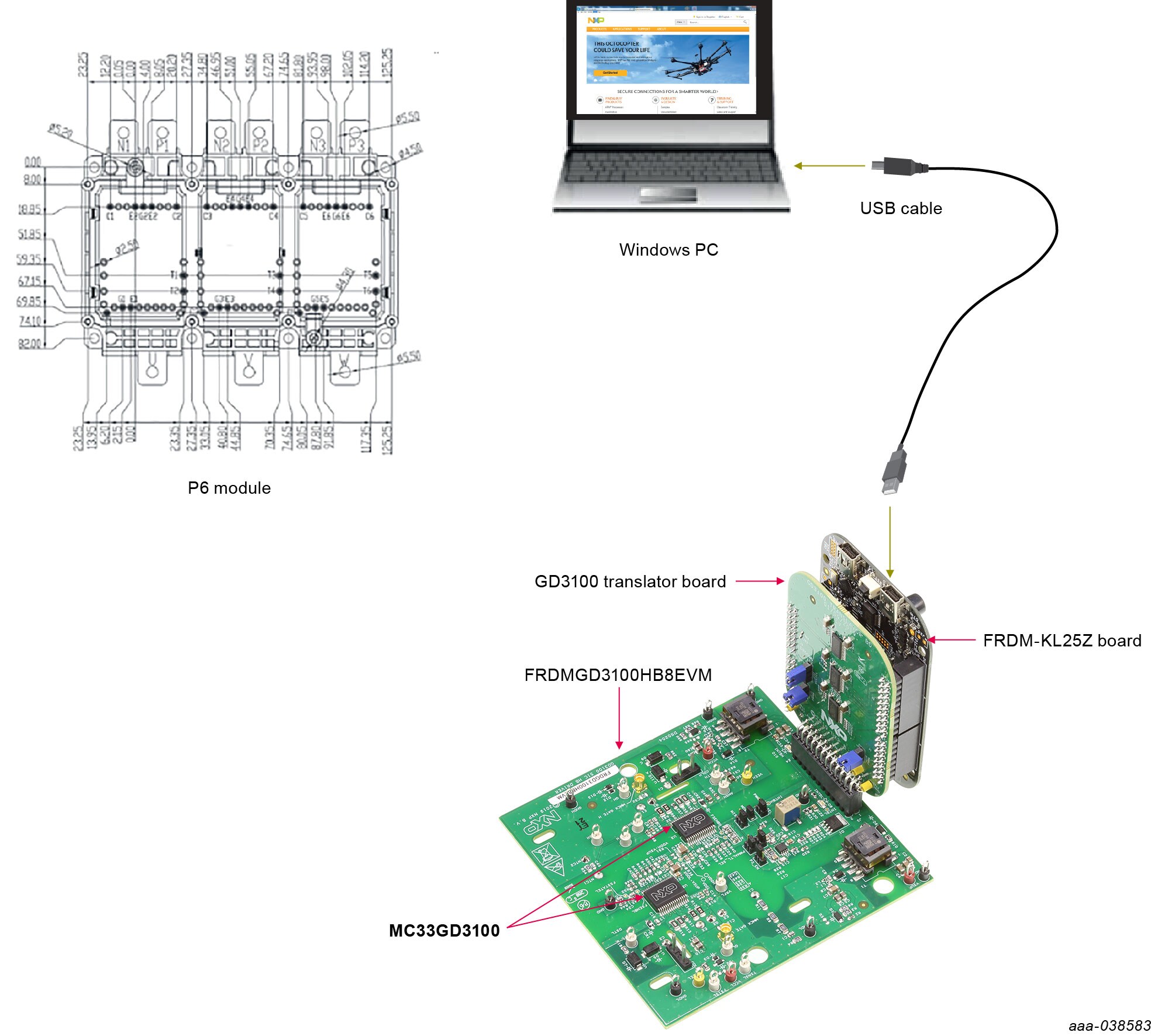

FRDMGD3100HB8EVM连接到GD3100转换板和FRDM-KL25Z板。可以使用带有SPIGEN软件的Windows PC进行双脉冲和短路测试。
建议测试所需的设备：
- Rogowski线圈大电流探头
- 高压差分电压探头
- 带探头的高采样率数字示波器
- DC link电容
- SiC MOSFET P6模块
- Windows PC
- DC link高压直流电源
- VSUP的低压直流电源 – +12 V直流栅极驱动板低压域
- 监测高压DC link电源的电压计
- 双脉冲和短路测试用负载线圈
3.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11440，FRDMGD3100HB8EVM半桥评估板用户指南。
4. 安装软件
FRDMGD3100HB8EVM的软件随SPIGen GUI工具(在NXP.com上提供)一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。
即使用户计划使用其他软件或PWM进行测试，也建议安装此软件作为备份或帮助进行调试。
4.1 将SPIGen安装到计算机
SPIGen的最新版本支持GD3100，可在任何Windows 10、Windows 8或Windows 7的操作系统上运行。要安装软件，执行以下操作：
- 前往www.nxp.com/SPIGen，点击“下载”。
- 当SPI生成器(SPIGen)软件页面出现时，点击Download (下载)并选择与您的PC操作系统相关联的版本。
- 如果指示SPIGen向导创建快捷方式，则SPIGen图标将出现在桌面上。在默认情况下，SPIGen可执行文件安装在C:\Program Files (x86)\SPIGen。
安装设备驱动程序将覆盖先前的所有SPIGen安装，并将其替换为包含GD3100驱动程序的最新版本。然而，先前版本的配置文件(.spi)将保持不变。
4.2 配置FRDM-KL25Z微代码
在默认情况下，带有该套件的FRDM-KL25Z已使用当前最新的固件进行了预编程。
要快速检查微代码是否已编程以及板是否正常运行，可将KL25Z插入计算机，打开SPIGen并验证底部的软件版本是否为5.4.7。
如果在板重启、重新编程后出现功能故障或遇到数据损坏问题，可按照以下步骤重写微代码：

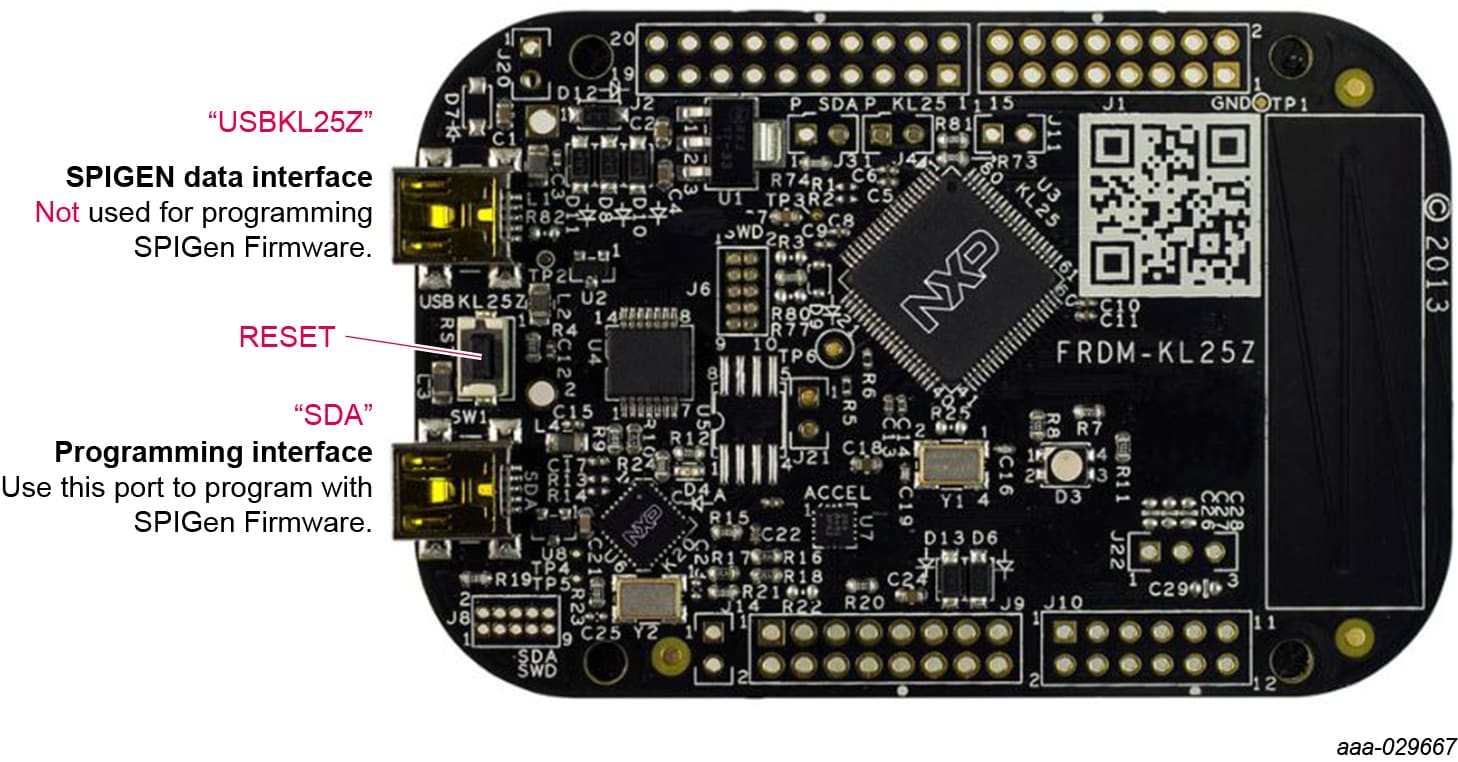

- 要清除内存并将板置于引导加载程序模式，将USB线插入OpenSDAUSB端口，同时按住重置按钮。
- 验证该板是否显示为引导加载程序设备，并继续执行步骤3。如果该板显示为KL25Z，则可转到步骤6。
- 从PEmicro OpenSDA网站(http://www.pemicro.com/opensda/)下载Firmware Apps .zip文件。验证您的电子邮件地址以访问文件。
- 查找最新的MDS-DEBUG-FRDM-KL25Z_Pemicro_v***.SDA并复制/将其拖放到引导加载程序设备。
- 断开与OpenSDA端口的连接，再重新连接，重新启动板。验证现在该设备显示为KL25Z，然后继续操作。
-
找到最新的KL25Z固件；该固件作为SPIGen包的一部分分发。
- a. 位于SPIGen安装目录，在SPI Dongle Firmware文件夹中，以“UsbSPIDongleKL25Z_GD3100_v***.srec”形式命名。
- b. 该.srec文件是FRDM-KL25Z的产品/系列专用的配置文件，其中包含引脚定义、SPI / PWM生成代码，以及与FRDMGD3100HB8EVM的转换板连接所需的引脚映射分配。
-
KL25Z仍通过OpenSDA端口连接，将.srec文件复制/拖放到KL25Z设备内存中。完成该操作后，断开USB的连接，插入另一个USB端口，标记为KL25Z。
- a. 当设备通过KL25Z USB端口连接时，在计算机上可能不会显示为独立的设备，这是正常的。
-
FRDM-KL25Z板现已完成设置，与FRDMGD3100HB8EVM和SPIGen GUI配套工作。
- a. 驱动板或转换板不存储软件，因此它们上面没有软件，只有FRDM-KL25Z MCU板上有软件。
所有上传的固件都存储在非易失性存储器中，直到按下FRDM-KL25Z上的复位按钮。无需在每次通电时重复此过程，且不会丢失与单个插拔事件相关的数据。
4.3 支持其他板
有关软件的更多详细信息，请参见UM11440，FRDMGD3100HB8EVM半桥评估板用户指南。
4.4 即买即用
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
查看GD3100的产品汇总页，网址：http://www.nxp.com/GD3100。
5.2 工具汇总页
查看FRDMGD3100HB8EVM板的工具汇总页。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用FRDMGD3100HB8EVM板的快速参考信息，包括可下载资产。
5.3 参考资料
除了恩智浦的GD3100：绝缘栅双极晶体管(IGBT)的先进单通道栅极驱动器页面，您可能还想访问：
产品页面：
应用页面：
硬件页面：
软件页面：
