让我们开始试用FRDM-KL25Z。您可以选择观看短片中的操作顺序或遵循下面列出的详细操作。
This is a modal window.
Beginning of dialog window. Escape will cancel and close the window.
End of dialog window.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
Something went wrong! Please try again.
要了解更多信息,请访问Zephyr OS开发人员网站。
要了解更多信息,请访问Mbed开发人员网站。
Something went wrong! Please try again.
This is a modal window.
Beginning of dialog window. Escape will cancel and close the window.
End of dialog window.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
Something went wrong! Please try again.
Kinetis软件开发套件(SDK)为免费附赠,包含所有硬件抽象和外设驱动软件的完整源代码,根据宽松的开源许可提供。
点击以下链接,下载适合您计算机操作系统的SDK版本。
获取SDKSomething went wrong! Please try again.
恩智浦提供名为MCUXpresso IDE的附赠工具链。
Kinetis SDK包括对IAR、Keil和命令行GCC等其他工具的支持。
Something went wrong! Please try again.
许多示例应用通过MCU UART输出数据,因此您需要确保已安装了该板虚拟COM端口的驱动程序。将板接入到PC后,安装过程将自动启动。如果驱动程序没有自动安装,请点击这里下载安装程序。
借助已安装的串行端口驱动程序,运行您喜欢的终端应用,查看MCU UART的串行输出。将终端的波特率配置为115200,数据位配置为8,无奇偶校验并且停止位为1。如需确定FRDM-K64F虚拟COM端口的端口号,请打开设备管理器并查看"端口"组下方。
不确定如何使用终端应用?尝试以下任一教程: Tera Term教程、 PuTTY教程。
Something went wrong! Please try again.
This is a modal window.
Beginning of dialog window. Escape will cancel and close the window.
End of dialog window.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
This is a modal window. This modal can be closed by pressing the Escape key or activating the close button.
Something went wrong! Please try again.
Kinetis SDK附带一系列演示应用和驱动程序示例。如需查看内容,请浏览SDK安装中的SDK 'examples'文件夹,并选择板FRDM-KL25Z。
1/examples/frdmkl25z <
如需了解有关演示应用或驱动程序示例的更多信息,请打开Kinetis SDK演示应用用户指南,位于:
1/doc
Something went wrong! Please try again.
如果某个或多个演示应用或驱动程序示例听起来很有趣,Kinetis SDK快速入门指南可按步骤介绍如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
使用以下指南,了解如何使用Kinetis Design Studio(KDS) IDE打开、构建和调试应用示例。
开始使用带KSDK的KDS IDE之前,建议您确保工具为最新版本。以下展示的步骤针对Windows版本的KDS,但对于Mac和Linux用户同样适用。
选择"Help"->"Check for Updates"。
安装来自恩智浦的所有更新——这些由“com.NXP.xxx”或“com.nxp.xxx”来表示。工具链或调试接口可能也有更新。大多数情况下,安装这些额外的更新不会有问题,但这些更新不是KDS工具链发布的一部分,所以有可能会引发问题。
遵循以下步骤运行hello_world应用。对于其他示例应用,这些步骤可能会略有不同,因为某些应用的路径可能会有额外的文件夹层级。
注:Linux和Mac操作系统所需的步骤与Windows相同。
从KDS IDE菜单选择"File->Import"。在显示的窗口中,展开"Project of Projects"文件夹并选择"Existing Project Sets"。然后,点击"Next"按钮。
点击"Import from file:"选项旁边的"Browse"按钮浏览。
指向以下路径的示例应用项目:
1/boards////kds
对于本指南,请选择以下位置:
1/boards/frdmke15z/demo_apps/hello_world/kds
指向正确目录后,您的"Import Working Sets and Projects"窗口显示如下图 。点击"Finish"按钮完成。
每个KSDK项目支持两种项目配置(构建目标):
选择适当的构建目标,"Debug"或"Release",方法是点击锤子图标旁的向下箭头,如下所示。在这个示例中,选择"Debug"目标。
选择构建目标后,平台库开始构建。未来重建该库时,只需点击锤子图标(假定会选择同一构建目标)。
FRDM-KE15Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用,请访问OpenSDA了解如何更新开发板或将开发板恢复到出厂状态。
注: Mac用户必须安装J-Link OpenSDA应用,才能使用KDS IDE下载并调试板。

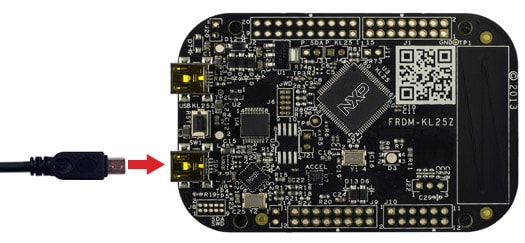

通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆,将开发平台连接到PC。
打开PC上的终端应用(如PuTTY或Tera Term),并连接到您之前确定的调试COM端口。采用以下设置配置终端:
以下命令仅适用于Linux操作系统用户,在终端运行。根据KDS IDE所需,将libudev安装到您的系统,以便启动调试器。
1user@ubuntu:~$ sudo apt-get install libudev-dev libudev1 user@ubuntu:~$ sudo ln –s /usr/lib/x86_64-linux-gnu/libudev.so /usr/lib/x86_64-linux-gnu/libudev.so.0
确保调试器的配置与您想要连接的目标相符。这里指的是板的OpenSDA接口。如果您不确定板的型号,请参阅本对话框右上角所链接PDF的附录B。
要查看可用的调试器配置,点击绿色"Debug"按钮旁向下的小箭头,并选择"Debug Configurations"。
在Debug Configurations对话框中,选择与您正在使用的硬件平台对应的调试配置。对于Windows或Linux用户,选择OpenOCD For Mac用户下的mbed/CMSIS-DAP选项,并选择J-Link。
选择调试器接口,并点击"Debug"按钮启动调试器。
此应用下载到目标并自动运行到main()函数:
点击"Resume"按钮启动应用:
hello_world应用开始运行,标语显示在终端上。如未显示,请检查您的终端设置和连接。
遵循以下步骤运行hello_world应用。对于其他示例应用,这些步骤可能会略有不同,因为某些应用的路径可能会有额外的文件夹层级。
如果还未完成,在以下路径中打开所需应用的示例应用工作区:大多数示例应用演示区文件位于以下路径:
1/boards////iar
以hello_world演示为例,路径为:
1/boards/frdmke15z/demo_apps/hello_world/iar
从下拉列表中选择所需的构建目标。在这个例子中,选择"hello_world - Debug"目标。
要构建应用,点击"Make"按钮(下文中用红色突出显示)。
构建将完成,并且不会报错。
FRDM-KE15Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用,请访问OpenSDA了解如何更新开发板或将开发板恢复到出厂状态。
通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆,将开发平台连接到PC。
打开PC上的终端应用(如PuTTY或Tera Term),并连接到您之前确定的调试COM端口。采用以下设置配置终端:
点击"Download and Debug"按钮,将应用下载到目标。
然后,可将此应用下载到目标应用,并自动运行到main()函数。
点击"Go"按钮运行代码,以启动应用。
hello_world应用开始运行,标语显示在终端上。如未显示,请检查您的终端设置和连接。
安装MDK工具后,必须安装Cortex®微控制器软件接口标准(CMSIS)设备包,才能从调试角度来说完全支持该设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
打开名为µVision的MDK IDE。在IDE中,选择"Pack Installer"图标。
在Pack Installer(包安装程序)窗口,浏览至有Kinetis数据包的部分(这些数据包按字母顺序排列)。Kinetis包名以"Keil::Kinetis"开头,然后是MCU系列名称,例如"Keil::Kinetis_K60_DFP"。该示例采用FRDM-KE15Z平台,因此选择K60系列的设备包。点击设备包旁的"Install"按钮。此流程需要连接互联网才能完成。
安装完成后,关闭Pack Installer窗口并返回到µVision IDE。
遵循以下步骤运行hello_world应用。对于其他示例应用,这些步骤可能会略有不同,因为某些应用的路径可能会有额外的文件夹层级。
如果还未完成,在以下路径中打开所需的工作区:
1/boards////mdk
此工作区文件名为
1 /boards/frdmke15z/demo_apps/hello_world/iar/hello_world.uvmpw
要构建演示项目,请选择"Rebuild"按钮,用红色突出显示。
构建将完成,并且不会报错。
FRDM-KE15Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用,请访问OpenSDA了解如何更新开发板或将开发板恢复到出厂状态。
通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆,将开发平台连接到PC。
打开PC上的终端应用(如PuTTY或Tera Term),并连接到您之前确定的调试COM端口。采用以下设置配置终端:
应用构建完成后,点击"Download"按钮,将应用下载到目标。
点击"Download"按钮后,此应用下载到目标并开始运行。如需调试应用,请点击"Start/Stop Debug Session"按钮,用红色突出显示。
点击"Run"按钮运行代码,以启用应用。
hello_world应用开始运行,标语显示在终端上。如未显示,请检查您的终端设置和连接。
本节包含采用Kinetis SDK支持的Arm GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。Arm GCC工具有许多使用方式,但此例主要演示其在Windows环境中的使用。虽然这里未讨论,但GCC工具还可与Linux操作系统和Mac OSX配套使用。
如需下载并运行安装程序,请访问GNU Arm Embedded Toolchain。这是我们实际使用工具链(例如,编译器、链接器等)。GCC工具链应当对应最新的支持版本,参见Kinetis SDK版本说明。
Minimalist GNU for Windows (MinGW)开发工具提供了一套独立于第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具,但充分利用了MinGW和MSYS的基础安装。MSYS为与Unix类似的接口和工具提供基本的Shell。
从以下位置下载最新的MinGW mingw-get-setup安装程序:MinGW-Minimalist GNU for Windows Files。
运行安装程序。推荐的安装路径为C:\MinGW,但是,您可以将其安装到任何位置。
注:此安装路径不包含任何空格。
确保在Basic Setup菜单下选择了"mingw32-base"和"msys-base"。
点击"Installation"菜单中的"Apply Changes",并按照其余指令完成安装。
添加相应项目到Windows操作系统的Path环境变量。在"Environment Variables..."部分的Control Panel->System and Security->System->Advanced System Settings下可找到它。路径为:
1
假设默认安装路径为C:\MinGW,此例如下所示。如果路径设置不正确,工具链将不起作用。
注:如果您的PATH变量中包含C:\MinGW\msys\x.x\bin(根据KSDK 1.0.0要求),应删除该路径以确保新的GCC构建系统正常工作。
创建新的系统环境变量并命名为ArmGCC_DIR。此变量的值应当指向Arm GCC嵌入式工具链安装路径,此例中的安装路径为:
1C:\Program Files (x86)\GNU Tools Arm Embedded\4.9 2015q3
参考GNU Arm GCC嵌入式工具的安装文件夹,获得确切的安装路径名。
下载CMake 3.0.x请参见Get CMake。
安装CMake,确保安装时选择"Add CMake to system PATH"选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中,假设为所有用户安装了此应用。
按照安装程序的其余指令操作。
可能需要重启系统,才能使PATH更改生效。
要构建示例应用,请按照这些步骤操作。
如果没有运行,则打开GCC Arm嵌入式工具链命令窗口。要启动窗口,需从Windows操作系统“开始”菜单进入“Programs->GNU Tools Arm Embedded
将目录更改为示例应用项目目录,它有如下路径:
1/boards////armgcc
对于本指南,确切的路径为:
1/boards/frdmke15z/demo_apps/hello_world/armgcc
在命令行键入"build_debug.bat"或双击Windows操作系统Explorer中的"build_debug.bat"文件,执行构建。输出显示如图:
GCC工具需要J-Link调试接口。要将板上的OpenSDA固件更新为最新的J-Link应用,请访问OpenSDA. 安装J-Link OpenSDA应用后,从SEGGER Downloads下载J-Link驱动程序和软件包。
通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆,将开发平台连接到PC。
打开PC上的终端应用(如PuTTY或Tera Term),并连接到您之前确定的调试COM端口。采用以下设置配置终端:
打开J-Link GDB服务器应用。假设已安装了J-Link软件,进入Windows操作系统“开始”菜单并选择"Programs->SEGGER->J-Link
修改设置,如下所示。这个示例中所选的目标设备为"MK64FN1M0xxx12",并使用SWD接口。
设备连接后,屏幕显示如图:
如果没有运行,则打开GCC Arm嵌入式工具链命令窗口。要启动窗口,需从Windows操作系统“开始”菜单进入"Programs->GNU Tools Arm Embedded
更改为包含演示应用输出的目录。根据所选的构建目标,使用以下任一路径可以找到此输出:
1/boards////armgcc/debug /boards////armgcc/release
对于本指南,路径为:
1/boards/frdmke15z/demo_apps/hello_world/armgcc/debug
运行命令:
1arm-none-eabi-gdb.exe .elf
例如,它是:
1arm-none-eabi-gdb.exe hello_world.elf".
运行以下命令:
此应用已下载成功并停留在复位矢量。执行"monitor go"命令来启动示例应用。
hello_world应用开始运行,标语显示在终端窗口上。
Something went wrong! Please try again.
文档和视频 | 说明 |
---|---|
AN4507:使用Kinetis的安全和闪存保护特性 | 本应用笔记讨论了Kinetis系列处理器上网络安全和闪存保护功能的使用。 |
SDK中提供了几个示例、演示和驱动程序,帮助您快速入门。下面列出了有线通信的一些常见示例。

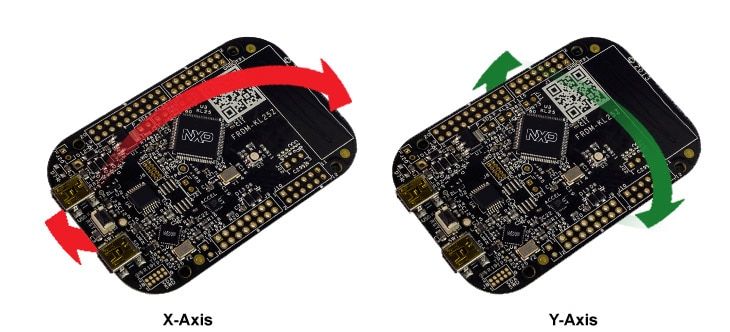

此示例演示了板载加速度传感器实现气泡水平的基本用法。气泡水平仪利用两个轴直观地显示与特定轴上水平面(0度)的偏差。
路径:
1/boards/frdmkl25z/demo_apps/bubble
此示例演示如何实现命令行shell应用。
路径:
1/boards/frdmkk25z/demo_apps/shell
此示例突出说明SDK中存在的一些驱动程序示例,包括I2C、SPI和UART。
路径:
1/boards/frdmkk25z/driver_examples
这些示例基于各种USB类别构建,用于演示各种类别并为您的应用提供起点。
路径:
1/boards/frdmkk25z/usb_examples
文档和视频 | 说明 |
---|---|
AN4631:使用Kinetis L系列的异步DMA特性 | 本应用笔记演示了如何使用低功耗Kinetis L微控制器的异步DMA,并为您的应用节省功耗 |
AN4503:Kinetis MCU的电源管理 | 本应用笔记旨在介绍如何使用功耗管理系统、相关案例,并展示了特定案例的实时电流测量结果。 |
AN5088:Kinetis L系列的电源管理 | 本应用笔记详细介绍了每种功耗模式的详细信息,并在SDK功耗管理演示中提供了用户案例示例。 |
SDK中提供了几个示例、演示和驱动程序,帮助您快速入门。下面列出了一些常见的电源管理示例。
此示例演示了SDK中功耗模式的使用。
路径:
1/boards/frdmkk25z/demo_apps/power_mode_switch
此示例演示如何更改SDK中的功耗模式。
路径:
1/boards/frdmkl25z/demo_apps/power_manager
此示例演示在低功耗模式下使用ADC外设的情况。
路径:
1/boards/frdmkl25z/demo_apps/adc16_low_power
此示例演示在低功耗模式下使用ADC和DMA外设的情况。
路径:
1/boards/frdmkl25z/demo_apps/adc16_low_power_async_dma
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
没问题!您的板是旧封装,闪存存储器中预装了不同的开箱即用演示。
您会看到RGB LED灯在红、蓝和绿三种颜色之间依次切换。您准备就绪时,可以进行下一步。
试着按步骤继续操作,获得板上运行的其他示例应用。如果仍有问题,请通过恩智浦网络社区与我们联系。
使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用——该视频系列分为三部分,介绍使用导入的SDK示例项目或创建新项目时,MCUXpresso IDE和Config Tools之间的基础交互。
