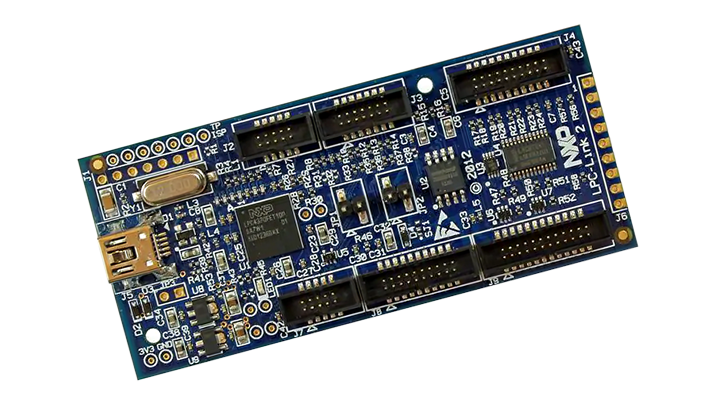

LPC-Link2

OM13054 正常供应

滚动图片以放大

LPC-Link 2是恩智浦与Embedded Artists联合开发的，它是一款可扩展、独立运行的硬件调试器，可使用各种可下载的固件映像来支持各种开发工具和IDE。此外，它本身也可作为评估板，用于评估恩智浦®LPC4370三核MCU。

可用的固件包括：

  • Segger的板载J-Link
  • CMSIS-DAP

使用在Windows (7/8/10)、MacOS和Linux上运行的免费LPCScrypt实用工具，可轻松将固件加载到电路板中。请注意，使用LPCXpresso IDE或MCUXpresso IDE时，不需要固件编程。

该电路板的订购代码为OM13054

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL28: Kinetis® KL28-72/96 MHz, 512KB闪存, USB, 超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL3x: Kinetis® KL3x-48 MHz，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL4x: Kinetis® KL4x-48 MHz，USB，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL8x: Kinetis® KL8x-72/96 MHz超低功耗安全微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL0x: Kinetis® KL0x-48 MHz，入门级超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

K4x USB和段式LCD

  • K40_100: Kinetis® K40-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K40_72: Kinetis® K40-72 MHz，混合信号微控制器(MCU)，基于ARM® Cortex®-M4内核

K6x以太网

  • K65_180: Kinetis® K65-180 MHz，双高速和全速USB，2MB闪存，防篡改微控制器(MCU)，基于Arm® Cortex®-M4 内核
  • K60_120: Kinetis®K60 / 61-120-150 MHz，基于Arm® Cortex®-M4内核的混合信号集成和防篡改微控制器
  • K60_100: Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K63_120: Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K64_120: Kinetis® K64-120 MHz, 256KB SRAM微控制器(MCU)基于Arm® Cortex®-M4内核
  • K66_180: Kinetis® K66-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于Arm® Cortex®-M4内核

K2x / KS2x USB

  • K21_120: Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核
  • K20_72: Kinetis® K20-72 MHz，全速USB，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K24_120: Kinetis® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K22_100: Kinetis® K22-100 MHz，高性价比，全速USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K20_120: Kinetis® K20-120 MHz，全速USB，混合信号集成微控制器 (MCU)，基于Arm® Cortex®-M4内核
  • K20_100: Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K28_150: Kinetis® K28-150 MHz, 2x USB,内核电压旁路, 2MB闪存, 基于Arm® Cortex®-M4的1MB SRAM MCU
  • K21_50: Kinetis® K21-50 MHz, 全速USB, 防篡改微控制器，基于Arm® Cortex®-M4内核
  • K22_50: Kinetis® K22-50 MHz, 高性价比, 全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K20_50: Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K27_150: Kinetis® K27-150 MHz, 2x USB, 2MB闪存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)

KE系列Arm Cortex-M4/M0+

  • KE06: Kinetis® KE06-48 MHz，带CAN的主流微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KE1xZ: KE1xZ：Arm® Cortex®-M0+ 5V主流MCU，带有恩智浦触控和CAN控制功能
  • KE02_40: Kinetis® KE02-40 MHz，入门级微控制器(MCU)，基于Arm® Cortex® -M0+内核
  • KE04: Kinetis® KE04-48 MHz, 主流微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KE02: Kinetis KE02-20 MHz，入门级微控制器(MCU)，基于ARM® Cortex®-M0+内核
  • KE1xF: Kinetis KE1xF-168MHz，带CAN的5V高性能微控制器，基于Arm® Cortex®-M4

K1x主流产品

  • K10_120: Kinetis® K10-120 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K12_50: Kinetis® K12-50 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性
  • K10_100: Kinetis® K10-100 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K11_50: Kinetis® K11-50 MHz，防篡改微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K10_50: Kinetis K10-50 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K10_72: Kinetis® K10-72 MHz, Mixed-Signal Integration Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

LPC1200 Cortex-M0

  • LPC12D27FBD100: 基于ARM® Cortex®-M0内核的耐用、可靠的32位微控制器(MCU)
  • LPC1227FBD64: 128kB闪存、8kB SRAM、LQFP64封装

LPC1100 Cortex-M0+/M0

  • LPC1100: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm Cortex-M0 Cores
  • LPC11C00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0 Cores
  • LPC11E00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0+ and Cortex®-M0 Cores
  • LPC11XXLV: Scalable, Entry-Level 32-bit Microcontrollers (MCUs)
  • LPC11AXX: Scalable, Entry-Level 32-bit Microcontrollers (MCUs)
  • LPC11D00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0 Cores
  • LPC11U00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0+ and Cortex®-M0 Cores

i.MX RT跨界MCU

  • i.MX-RT1020: i.MX RT1020: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT1050: i.MX RT1050跨界MCU，配备Arm®Cortex®-M7内核
  • i.MX-RT1015: i.MX RT1015|跨界MCU，配备Arm®Cortex®-M7内核，运行频率为500MHz
  • i.MX-RT1060: i.MX RT1060: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT600: i.MX RT600跨界MCU，配备Arm®Cortex®-M33和DSP内核
  • i.MX-RT1010: i.MX RT1010跨界MCU，配备Arm®Cortex®-M7内核，运行频率为500MHz
  • i.MX-RT1170: i.MX RT1170: 1GHz跨界MCU，配备Arm®Cortex®内核

K8x安全

  • K81_150: Kinetis K81-150 MHz硬件加密协处理器，反篡改和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K82_150: Kinetis® K82-150 MHz硬件加密协处理器和QuadSPI微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K80_150: Kinetis K80-150 MHz先进安全性和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核

LPC800 Arm Cortex-M0+

  • LPC8N04: 基于Arm® Cortex®-M0+内核的高性价比微控制器(MCU)
  • LPC82X: LPC82X: 基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
  • LPC81X_LPC83X: LPC810 and LPC830: 32-Bit Arm® Cortex®-M0+-Based Low-Cost MCU

K3x段式LCD

  • K30_72: Kinetis K30-72 MHz, 混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K30_100: Kinetis® K30-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核

KV系列Cortex-M4/M0+/M7

  • KV4x: Kinetis KV4x-168 MHz，高性能电机 / 功率变换微控制器(MCU)，基于ARM® Cortex®-M4内核
  • KV3x: Kinetis® KV3x-100–120 MHz,  高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4
  • KV5x: Kinetis® KV5x-240 MHz, 电机控制和功率变换, 以太网, 基于Arm® Cortex®-M7内核的MCU
  • KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核

K5x测量

  • K50_100: Kinetis® K50-100 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K51_100: Kinetis® K51-100 MHz，段式LCD，USB微控制器(MCU)基于Arm® Cortex®-M4内核
  • K53_100: Kinetis® K53-100 MHz，USB，段式LCD，以太网微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K50_72: Kinetis® K50-72 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K51_72: Kinetis® K51-72 MHz，段式LCD，USB微控制器(MCU)，基于Arm® Cortex®-M4内核

K0x入门级

  • K02_100: Kinetis® K02-100 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性

K7x图形 LCD

  • K70_120: Kinetis® K70-120–150 MHz, 全速USB, 以太网, DDR和防篡改微控制器 (MCU)，基于Arm® Cortex®-M4内核

KM系列Cortex-M0+

  • KM3x: 50–75 MHz带段式LCD的精确计量微控制器，基于Arm® Cortex®-M0+内核

LPC54000 Cortex-M4

  • LPC546XX: 基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设
  • LPC540XX: 基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设

LPC1700 Arm Cortex-M3

  • LPC1788FBD208: Scalable Mainstream 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC1778FET208: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1765FBD100: 256kB闪存、64kB SRAM、USB、LQFP100封装
  • LPC1764FBD100: 128kB闪存、32kB SRAM、以太网、USB、LQFP100封装
  • LPC1787FBD208: 512kB Flash、96kB SRAM、USB、LCD、LQFP208封装
  • LPC1788FET208: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1768FBD100: 512kB闪存、64kB SRAM、以太网、USB、LQFP100封装
  • LPC1776FET180: 256kB Flash、80kB SRAM、以太网、USB、TFBGA180封装
  • LPC1777FBD208: Scalable Mainstream 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC1774FBD144: 128kB Flash、40kB SRAM、USB、LQFP144封装
  • LPC1786FBD208: 256kB Flash、80kB SRAM、以太网、USB、LCD、LQFP208封装
  • LPC1768FET100: 512kB闪存、64kB SRAM、以太网、USB、TFBGA100封装
  • LPC1754FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1776FBD208: 256kB闪存、80kB SRAM、以太网、USB、LQFP208封装
  • LPC1774FBD208: 128kB Flash、40kB SRAM、USB、LQFP208封装
  • LPC1788FBD144: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1751FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1769FBD100: 512kB闪存、64kB SRAM、以太网、USB、LQFP100封装
  • LPC1788FET180: Cortex-M3，带512 kB flash、96 kB SRAM、4 kB EEPROM、以太网、USB 2.0主机/OTG/设备、CAN、12位ADC、LCD、SD/MMC
  • LPC1778FBD208: Scalable Mainstream 32-bit Microcontroller (MCU) based on Arm® Cortex®-M3 Core
  • LPC1785FBD208: 256kB闪存、80kB SRAM、USB、LCD、LQFP208封装
  • LPC1759FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1758FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1756FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1778FBD144: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1768UK: 512kB Flash、64kB SRAM、以太网、USB、WLCSP100封装
  • LPC1763FBD100: 256kB闪存、64kB SRAM、无CAN、LQFP100封装
  • LPC1766FBD100: 256kB闪存、64kB SRAM、以太网、USB、LQFP100封装
  • LPC1778FET180: 512kB Flash、96kB SRAM、以太网、USB、TFBGA180封装
  • LPC1752FBD80: 基于ARM Cortex-M3内核的可扩展主流32位微控制器(MCU)
  • LPC1767FBD100: 512kB Flash、64kB SRAM、以太网、无CAN、LQFP100封装
  • LPC1765FET100: 256kB Flash、64kB SRAM、USB、TFBGA100封装

LPC5500 Arm Cortex-M33

  • LPC552x-S2x: LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列
  • LPC55S6x: 高效的基于Arm® Cortex®-M33的微控制器产品系列
  • LPC551X-S1X: LPC551x/S1x: 基于Arm® Cortex®-M33的入门级微控制器系列

特性

当用作LPC4370开发评估板时

  • LPC4370 Arm Cortex-M4/双Cortex-M0处理器采用BGA100封装，所有内核的运行频率高达204MHz
  • 高速USB端口
  • 8Mb Quad SPI闪存
  • 选择单跳线DFU/闪存引导模式
  • 模拟、数字和串行扩展头
  • 标准10引脚Arm硬件调试器接头
  • ETM跟踪连接器

用作硬件调试器时

  • 高速USB端口
  • 采用CMSIS-DAP固件映像与恩智浦LPCXpresso IDE兼容
  • 采用CMSIS-DAP或J-Link固件映像与MPCXpresso IDE兼容
  • 通过可下载的固件，与支持SEGGER J-Link和/或CMSIS-DAP协议的各种工具/IDE兼容
