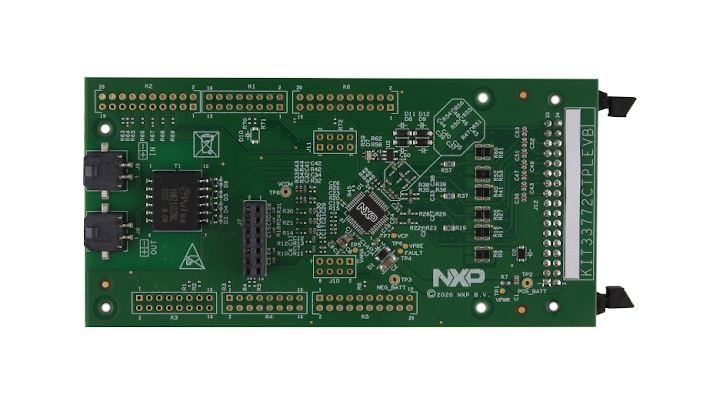

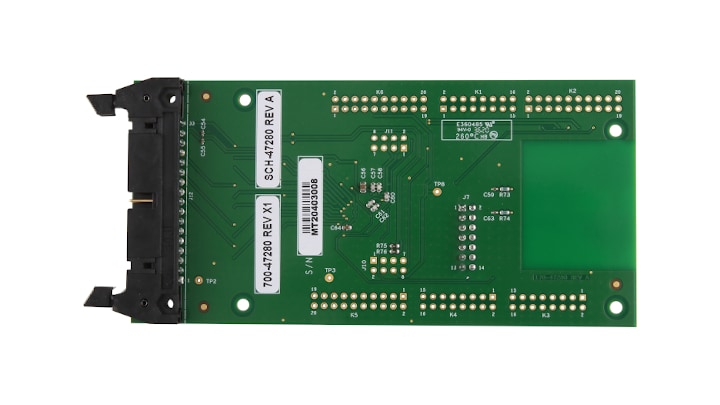

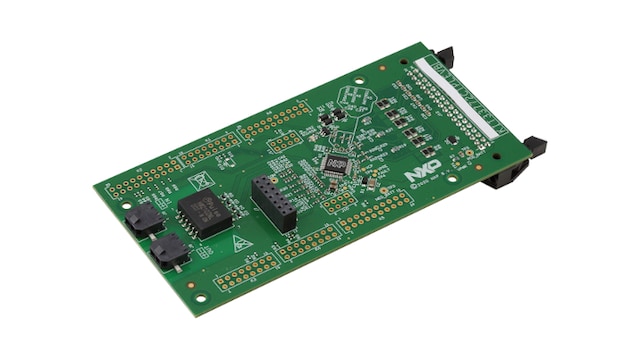

MC33772C评估板，具有隔离的菊花链通信

KIT33772CTPLEVB

滚动图片以放大

KIT33772CTPLEVB评估板(EVB)具有6通道电池控制器MC33772C，适用于汽车和工业锂离子电池应用。它支持电池电压测量、无源电池平衡和通用IO。

该套件旨在支持客户开发和评估。该设备可以连接到恩智浦6芯电池模拟器或具有3〜6芯电池串联的客户锂离子电池模块。菊花链内最多可连接63个KIT33772CTPLEVB。电池信息通过使用FRDMDUAL33664EVB的隔离差分通信总线传输到微控制器单元(MCU)。

支持的器件

电源管理

电芯控制器

  • MC33772C: 6通道锂离子电池控制器IC

特征

Connectivity

  • Isolated daisy chain communication (transformer)
  • 34 pin connector for 6 cell battery connections and current sensing
  • 3 offboard temperature sensing inputs and 2 voltage measurement inputs

LED Indicator

  • VCOM status

MC33772C

  • 6 cell voltage measurements
  • 100 mA cell balancing
  • 2 onboard temperature sensors
  • Diagnostic functions

购买选项

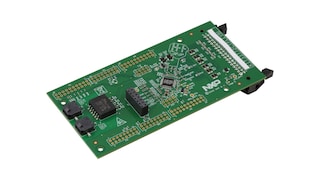

KIT33772CTPLEVB-Image

点击展开

  • KIT33772CTPLEVB
    正常供应

  • Evaluation Board for MC33772C with Isolated Daisy Chain Communication.

  • 套件包含

    • 完成组装和测试的评估板/模块，储存在防静电袋中
    • 快速入门指南
    • 20cm TPL总线电缆
  • $195.04 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 2
    • 配送: 正常情况下 1-2个工作日内发货
