KIT33772CTPLEVB评估板快速入门
1.开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用KIT33772CTPLEVB评估板的过程。
1.1 套件内含物/装箱单
KIT33772CTPLEVB内含物包括：
- 完成组装和测试的KIT33772CTPLEVB，存放在防静电袋中
- 一根TPL线缆
- 快速入门指南
2. 获取硬件
2.1 板说明
KIT33772CTPLEVB可用作硬件评估工具，支持恩智浦的MC33772C设备。MC33772C是一个电芯控制器，可监测多达6个锂离子电芯。它专为汽车和工业控制应用而设计。对差分电池的电压和电流执行ADC转换。它还能够进行电池充电、库仑计数和电池温度测量。
KIT33772CTPLEVB是快速完成基于MC33772C的电流、电压和温度感应应用原型设计的理想平台。信息以数字形式传输至微控制器进行处理。该评估板与收发器物理层变压器驱动器（MC33664）结合使用，将MCU SPI数据位转换成MC33772的脉冲位信息，反之亦然。
2.2 板特性
- 菊花链设备连接
- 运行模式LED指示灯
- 电芯平衡电阻
- 电芯传感输入，带RC滤波器
- 通用IO：数字I/O、唤醒输入、转换触发输入、比率模拟输入、带绝对测量的模拟输入
- EEPROM（通过I2C接口连接到IC），可存储用户定义的校准参数
- 通过外部分流器输入电流测量

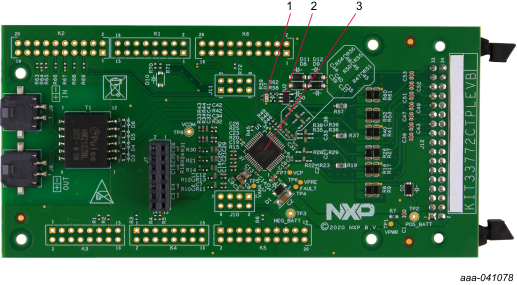

2.3 板组件
KIT33772CTPLEVB评估板概述
| 编号 | 标签 | 名称 | 说明 |
|---|---|---|---|
| 1 | D7 | VCOM LED | 指示设备是否处于正常或低功耗模式 |
| 2 | U2 | 24LC01BT-I/OT | IC存储器EEPROM |
| 3 | U1 | MC33772C | 电芯控制器IC |
3. 配置硬件
3.1 配置硬件

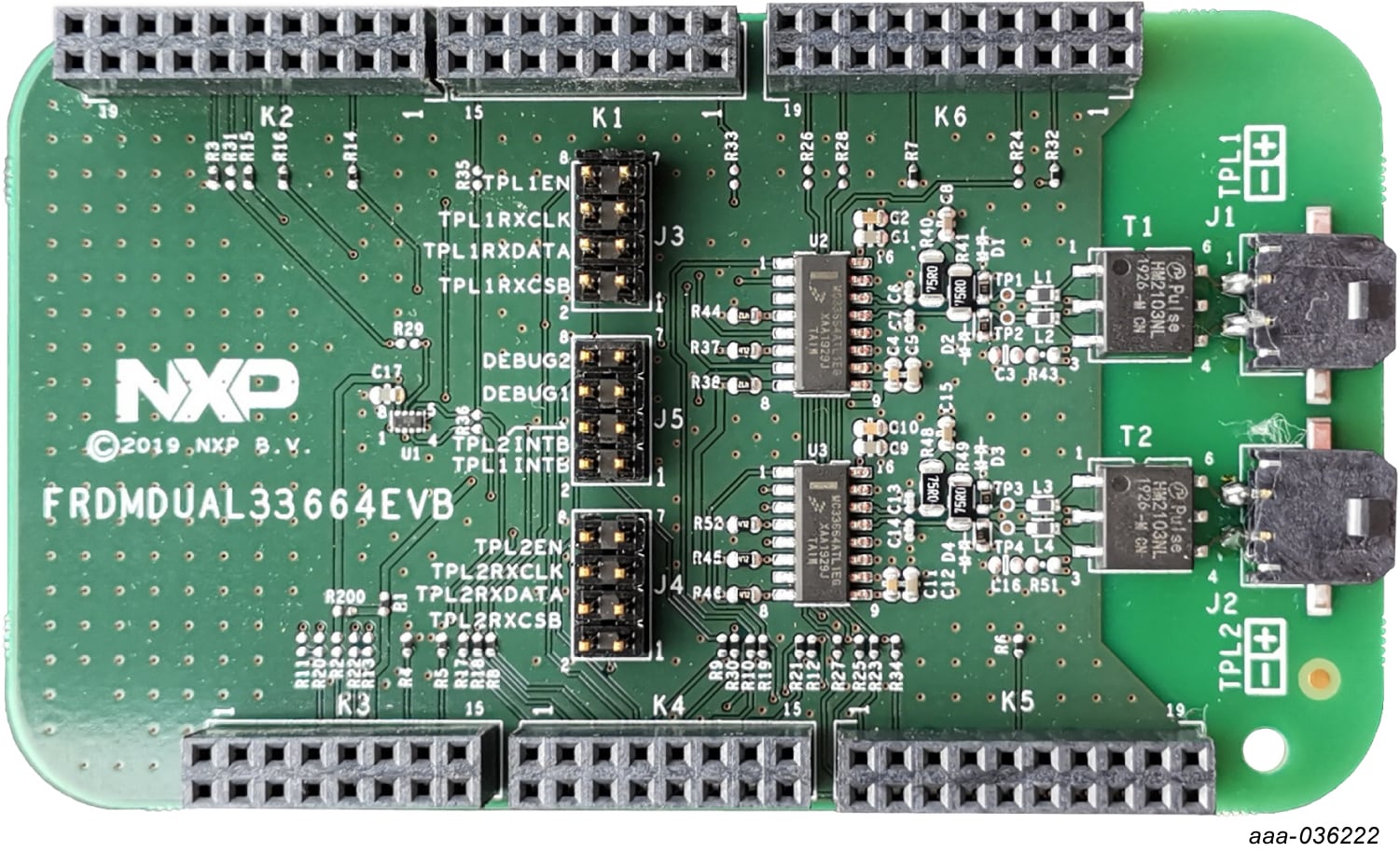

KIT33772CTPLEVB套件设计与高压隔离应用中的FRDMDUAL33664EVB一起使用，提供SPI到高速隔离通信接口。FRDMDUAL33664EVB包括两个MC33664隔离网络高速收发器，支持环回连接。MCU SPI数据位直接转换为脉冲位信息。
3.2 电池组连接
KIT33772CTPLEVB支持使用电芯仿真器，例如恩智浦的BATT-6EMULATOR板和BATT-14AAAPACK。
BATT-6EMULATOR是一个6芯电池仿真器板，它提供了一种直观的方式来改变6芯电池中任何一个的电压和四个电压输出，以仿真四个外部NTC。
可以使用随附的电源线将仿真器板连接到KIT33772CTPLEVB J12接头。
如需结合使用KIT33772CTPLEVB与BATT-6EMULATOR，可使用此处的图形用户界面。
3.3 TPL通信连接

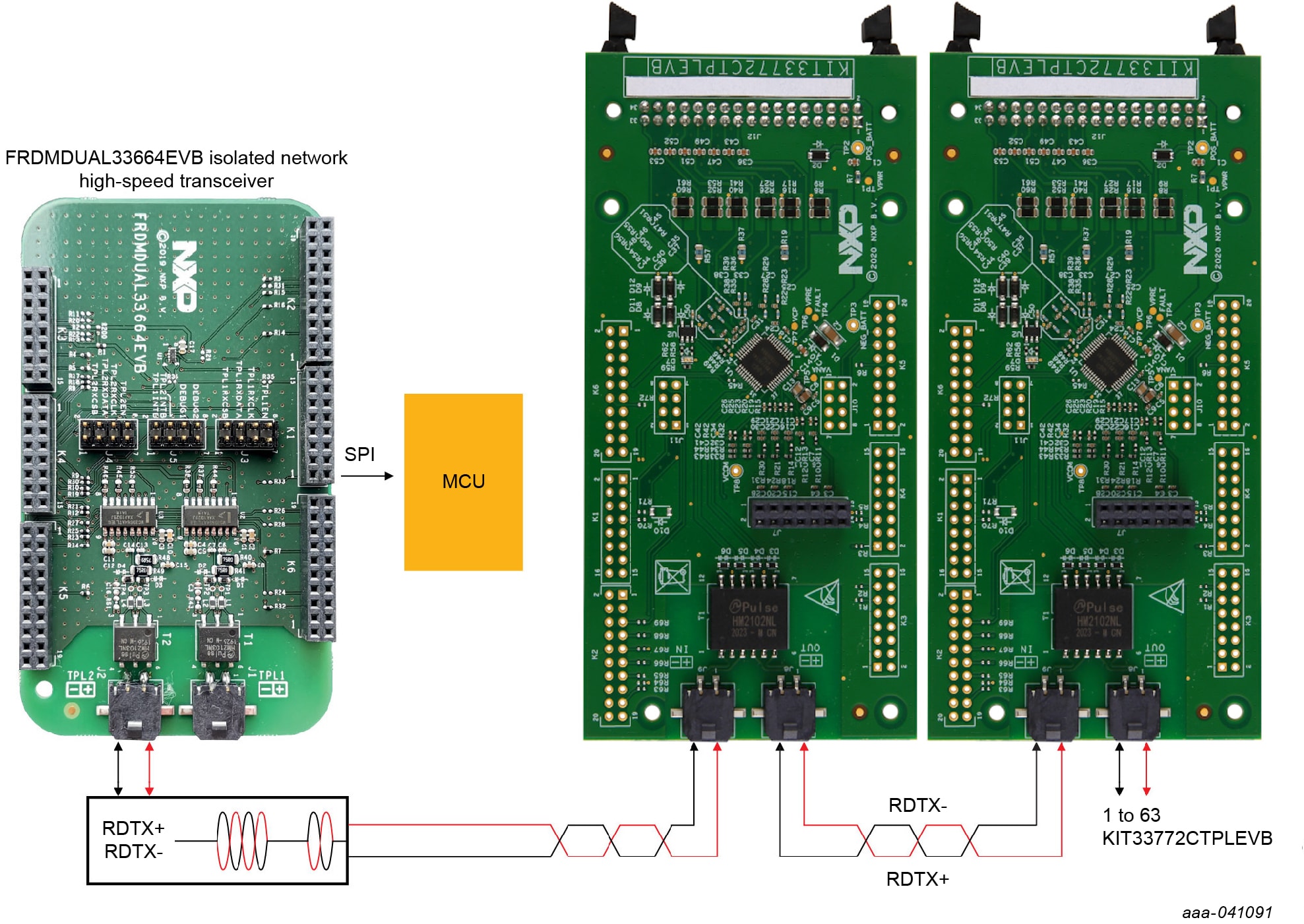

在具有菊花链配置的高压隔离应用中，最多可连接63个KIT33772CTPLEVB板。
TPL连接使用通信接头（J8和J9）。
