计算机至电气传输协议链路(ETPL) Dongle

KIT-PC2TPLEVB

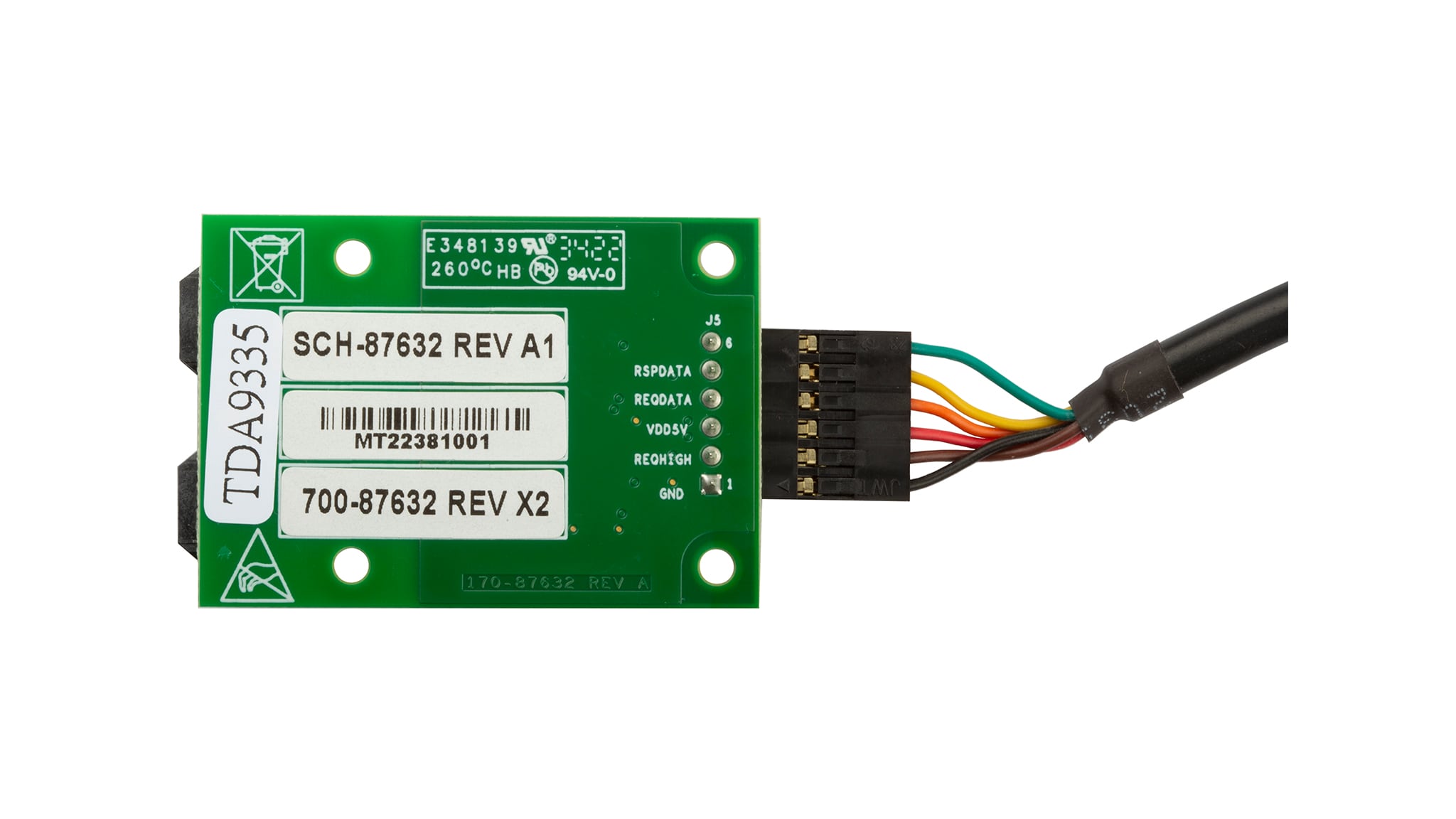

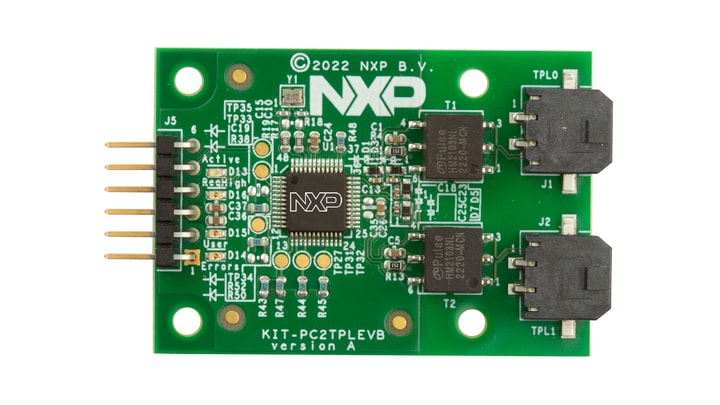

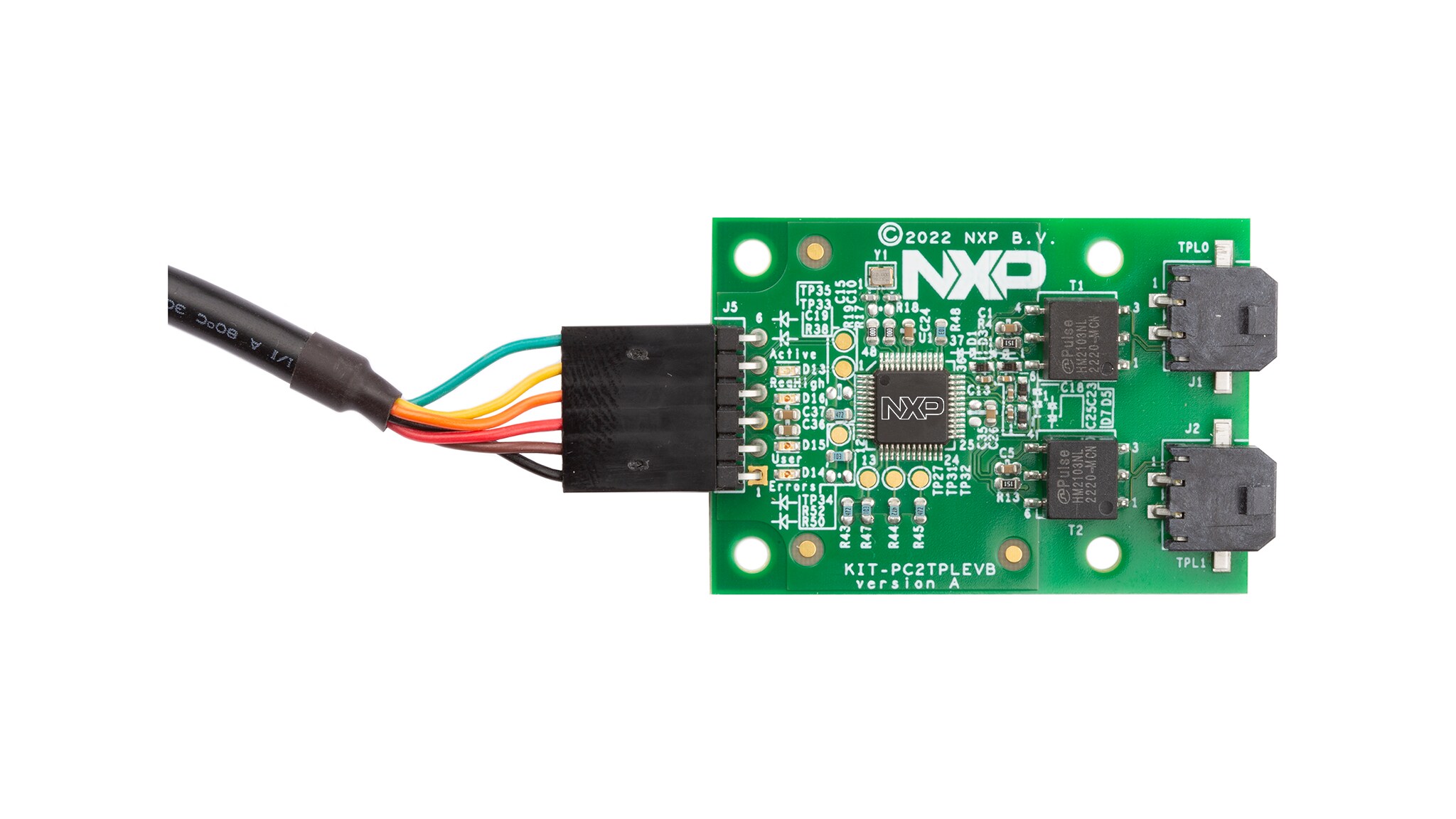

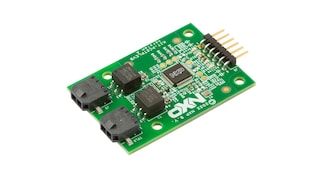

滚动图片以放大

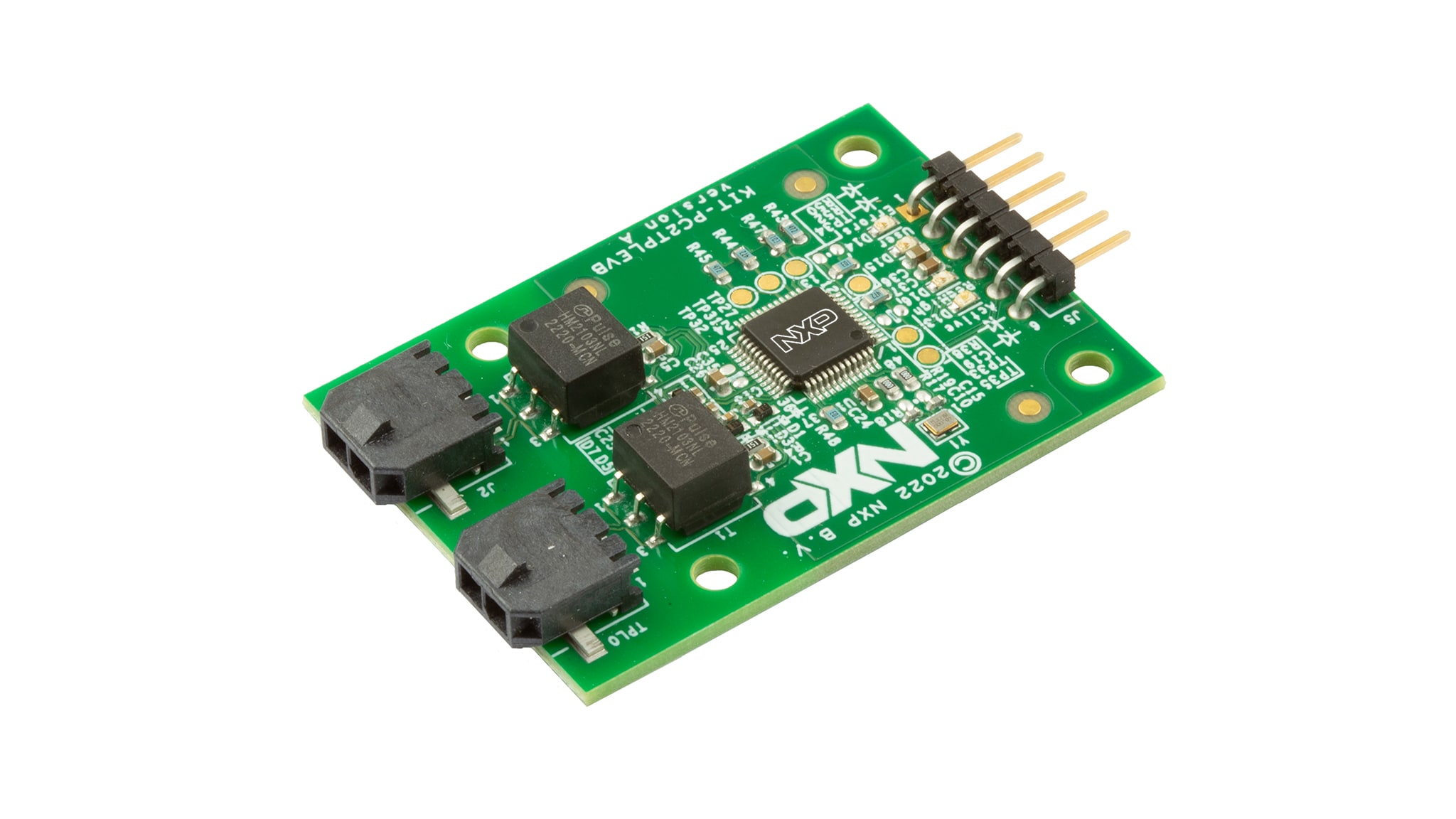

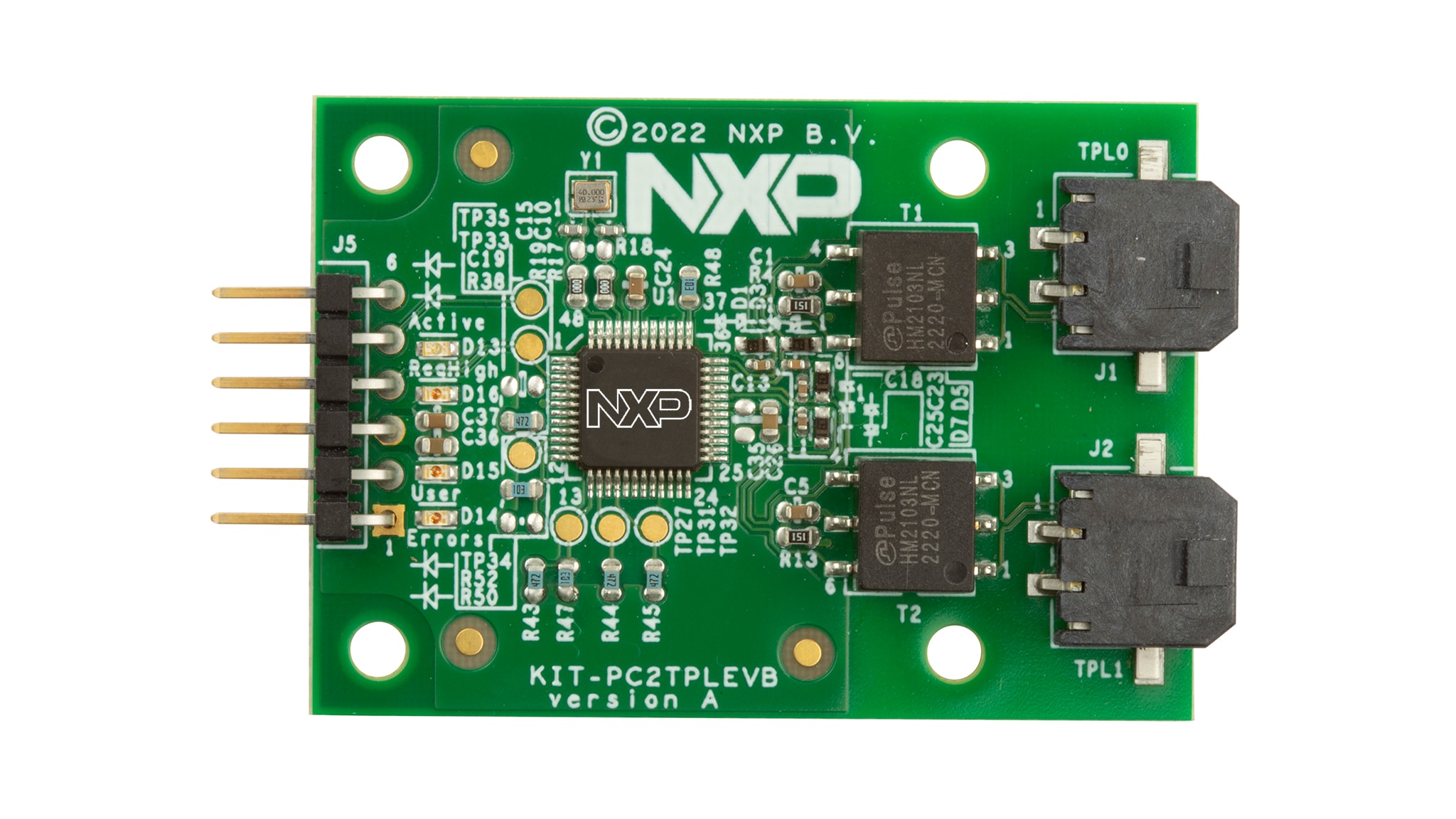

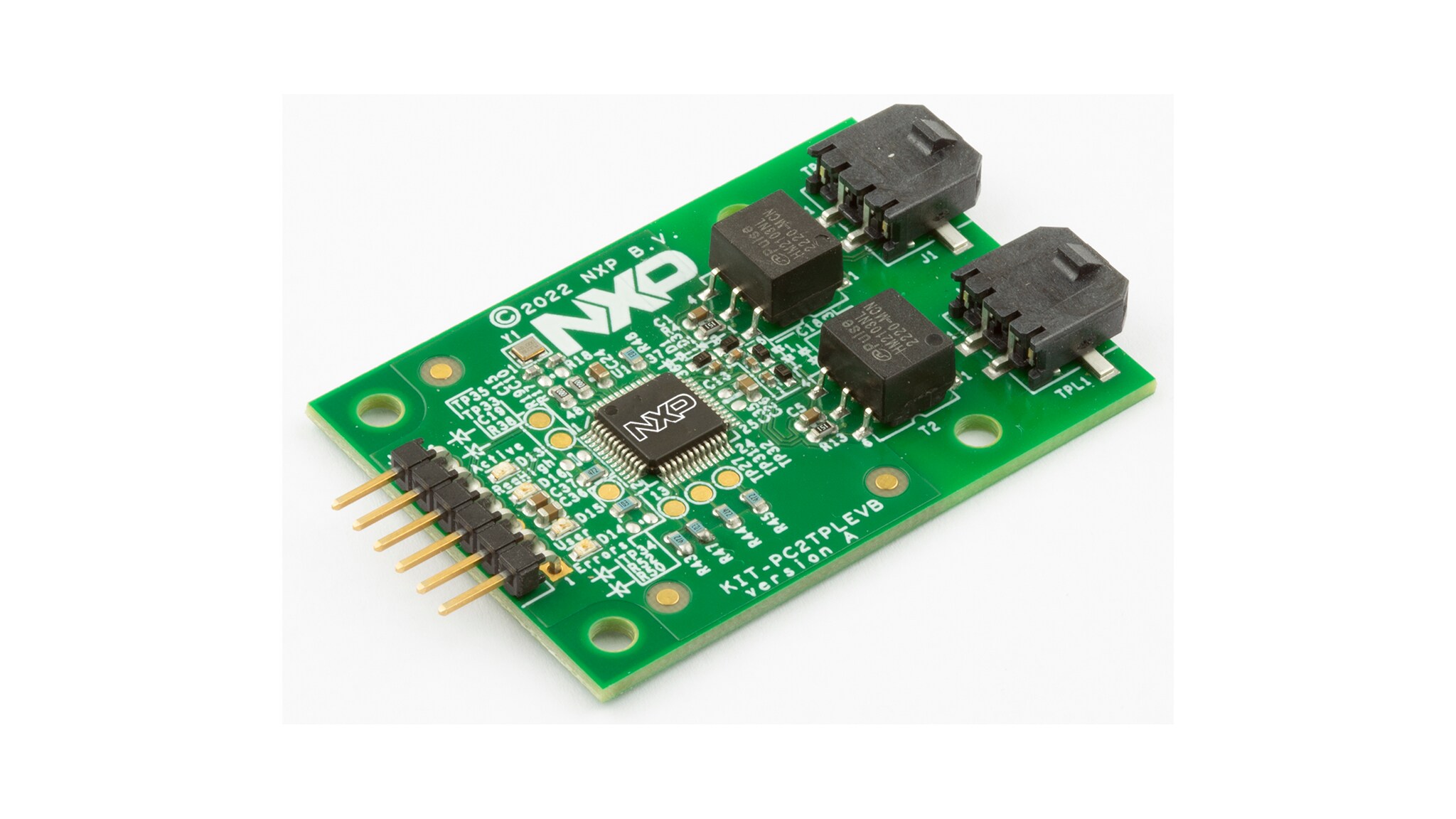

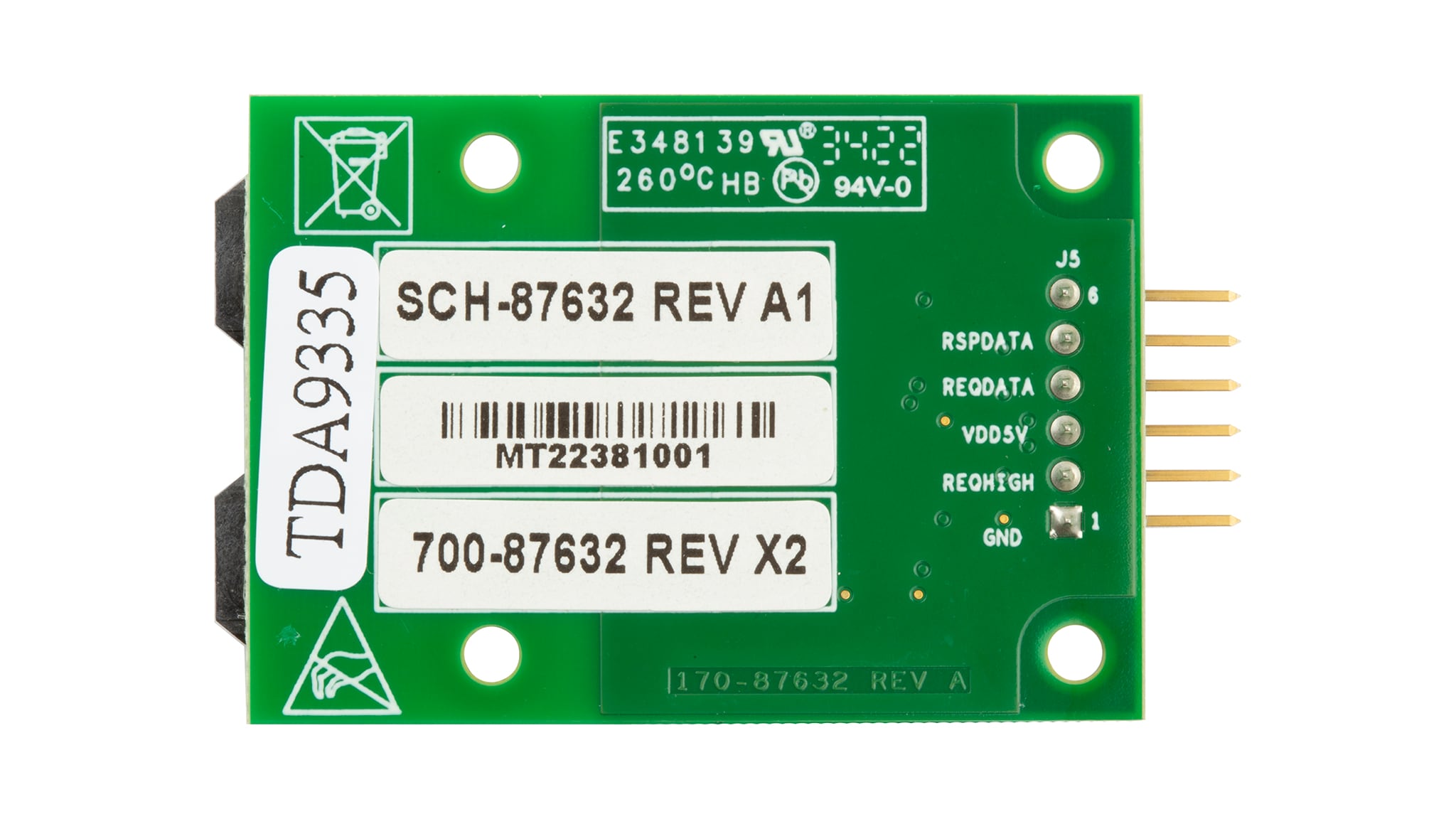

用户采用KIT-PC2TPLEVB工具可将电气传输协议链路（ETPL）设备与运行在PC上的软件连接。

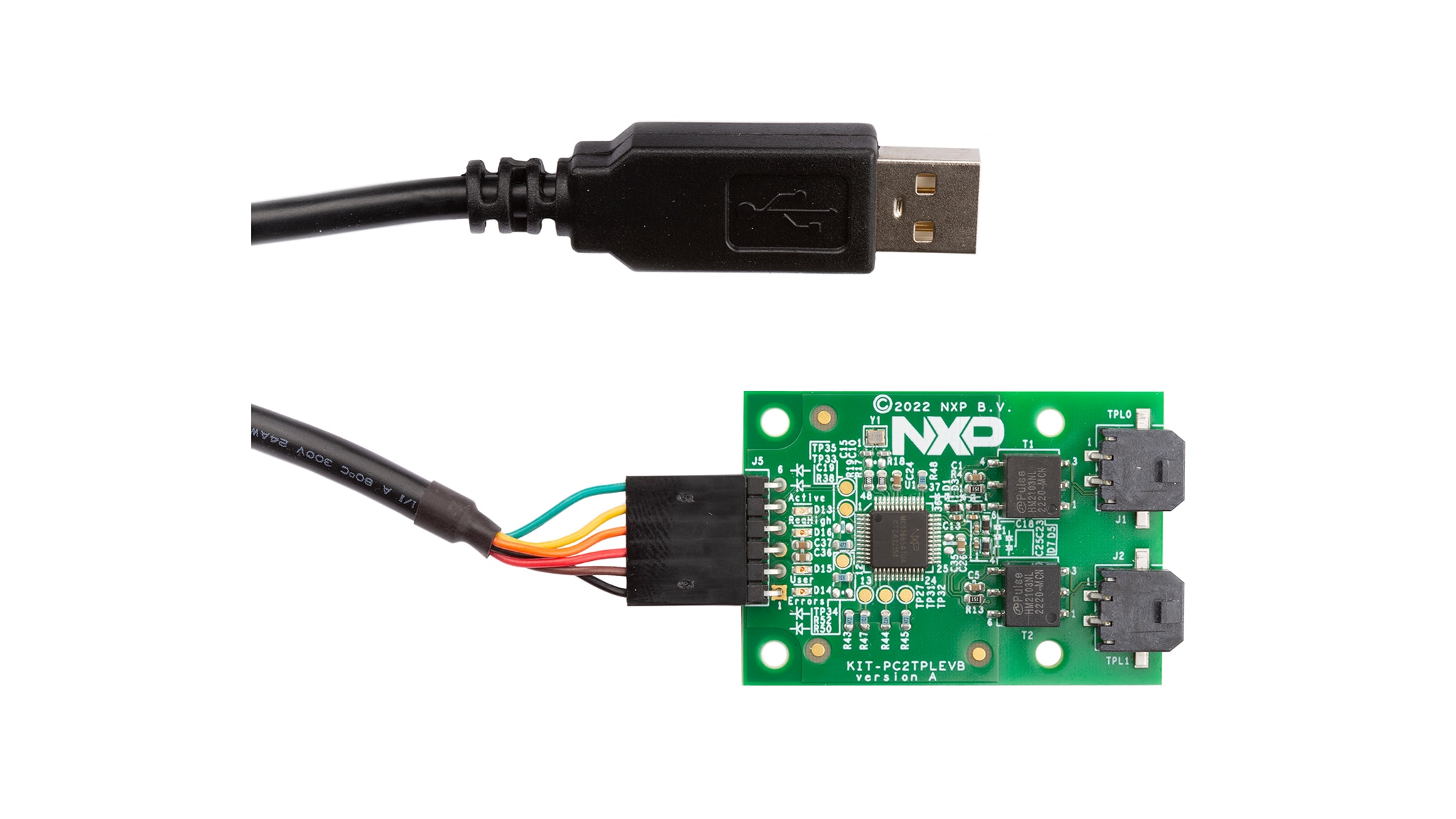

该套件包括一个UART到USB转换器电缆，可连接基于UART的MC33665A网关并提供5 V电源，以及一个 ETPL电缆，可连接到恩智浦BMS评估板或带有恩智浦ETPL接口的客户板。

框图

KIT-PC2TPLEVB计算机到电气传输协议链路 (ETPL) Dongle

KIT-PC2TPL Computer to Electrical Transport Protocol Link (ETPL) Dongle
获取框图PDF

支持的器件

电源管理

电池通信IC

  • MC33665A: 通用BMS通信TPL收发器和CAN FD网关

特性

连接

  • 通过USB连接（VCP）从PC直接控制
    • VCP通信速度为2Mbit/s
  • 两个电隔离的eTPL端口
    • 支持TPL3和TPL2协议版本

供电

  • 通过USB为KIT-PC2TPLEVB供电

调试

  • 四种状态LED

购买选项

KIT-PC2TPLEVB-Image

点击展开

  • KIT-PC2TPLEVB

  • Computer to Electrical Transport Protocol Link (ETPL) Dongle.

  • 套件包含：

    • KIT-PC2TPLEVB评估板

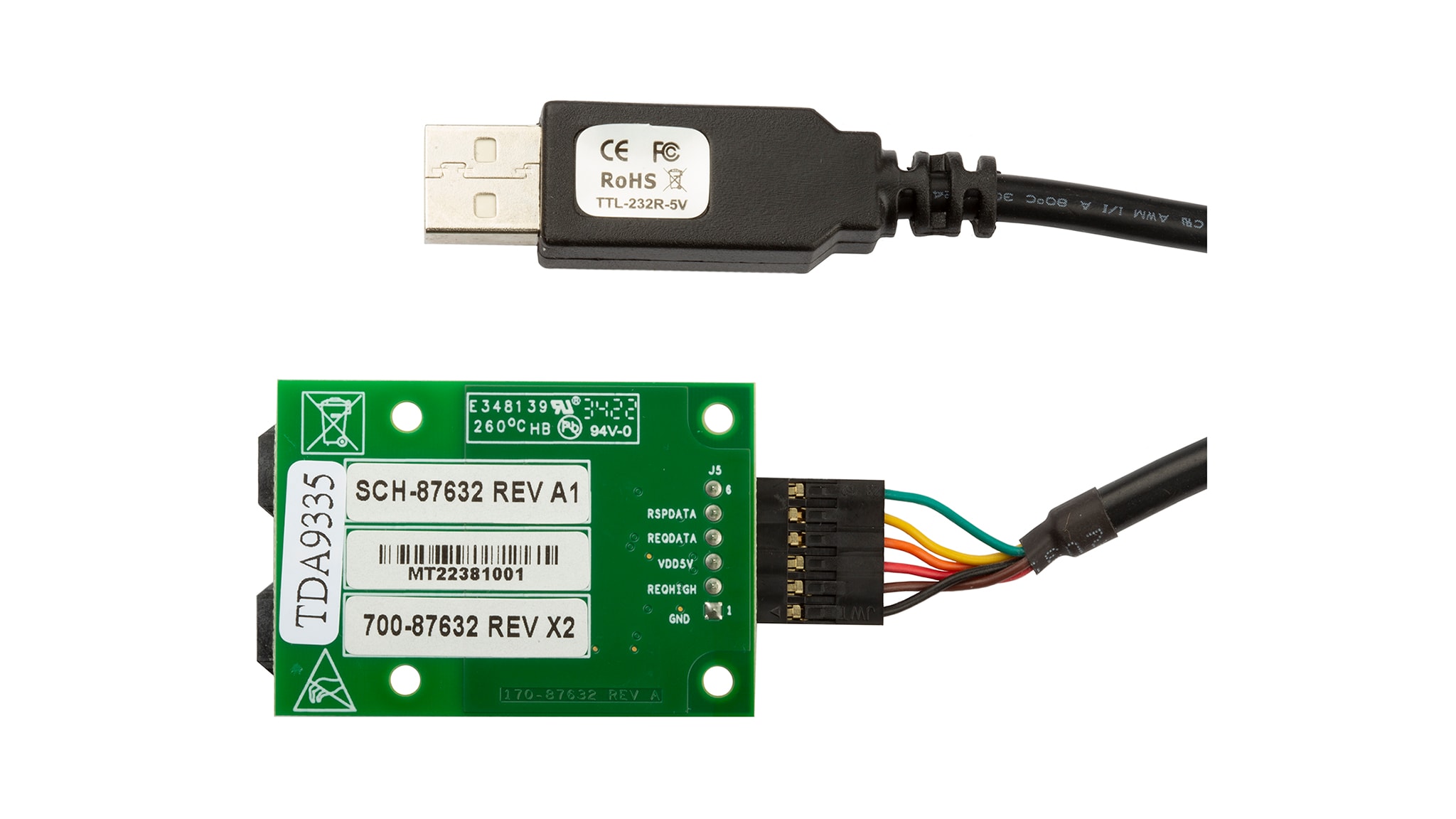

    • TTL-232R-5V，USB转RS232电缆（1.8m）
    • ETPL电缆，两线制双绞线（50cm）
    • 快速入门指南
  • CNY 1,233.67
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
    • 供货情况: 现货
    • 库存: 15
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
