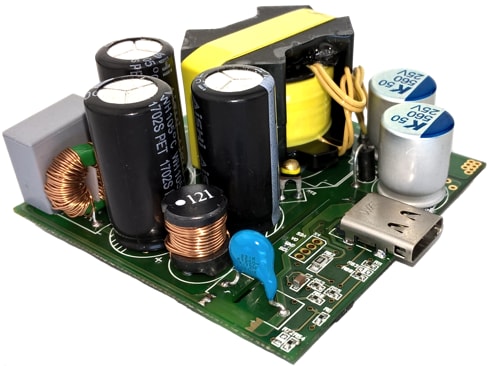

USB PD 60W移动充电
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
USB PD 60W移动充电器实现了极低待机功耗的电源设计，输出电压完全稳定，效率极高，而且可靠性高。所使用的恩智浦芯片组面向移动和笔记本电源，其功率要求高达100W。电源很容易设计，并且可使用最少数量的外部元件。
USB PD 60W手机充电器支持以下标准： - 获得USB PD3.0 PD3.0预认证 - 获得USB PD2.0，PD2.0认证
部件编号包含： TEA19363DB1484.
重要参数
| Symbol | Parameter | Value |
|---|---|---|
| Vi | input voltage | 90 to 264 V(ac) |
| fi | input frequency | 47 to 63 Hz |
| Vo | output voltages | 5 V(DC), 9 V(DC), 15 V(DC), 20 V(DC) |
| Iout | maximum output current | 3 A (@ 5 V), 3 A (@ 9 V), 3 A (@ 15 V),3 A (@ 20 V) |
| Pout | output power [nominal] | 60 W |
| n | efficiency [average] | > 90 % |
| Pi(noload) | no-load input power | < 30 mW |
| Tambient_adapt | ambient temperature adapter inside casing | -40 °C to 85 °C |
| - | energy standard | ENERGY STAR v6.0,
CoC. tier 2 |
| - | Electro Magnetic Interference (EMI) | CISPR22 compliant,
EN 55022 |
| L x B x H | board dimensions | 50 mm x 50 mm x 24 mm |
| TEA19361 | Primary Flyback Controller | |
| TEA1993 | Synchronous Rectification Controller | |
| TEA19031 | PD2.0 controller | PD= 5V/3A, 9V/3A, 15V/3A, 20V/3A |
