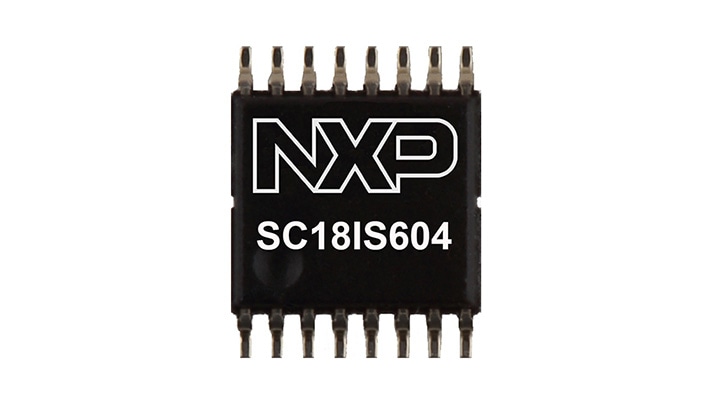

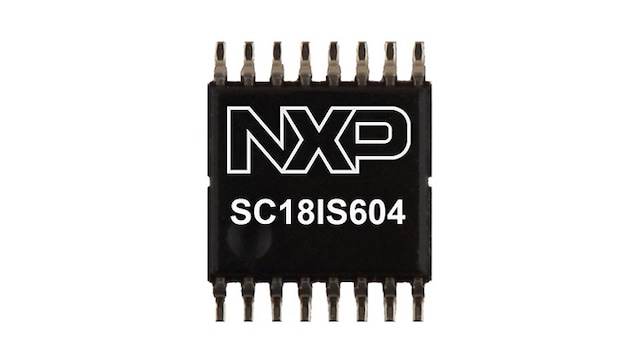

SPI至I²C总线桥接

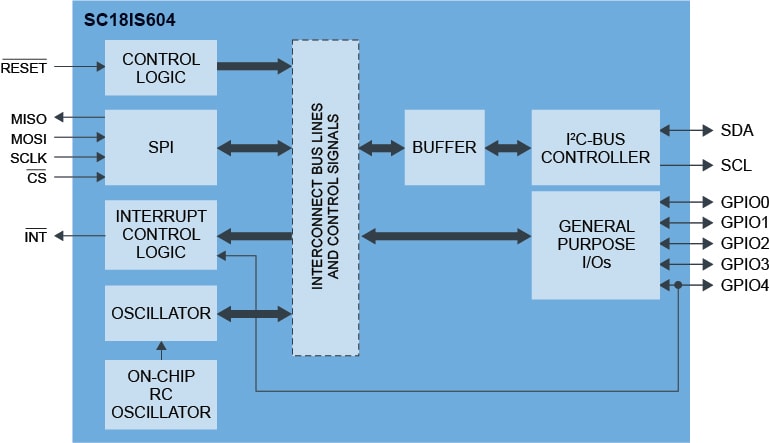

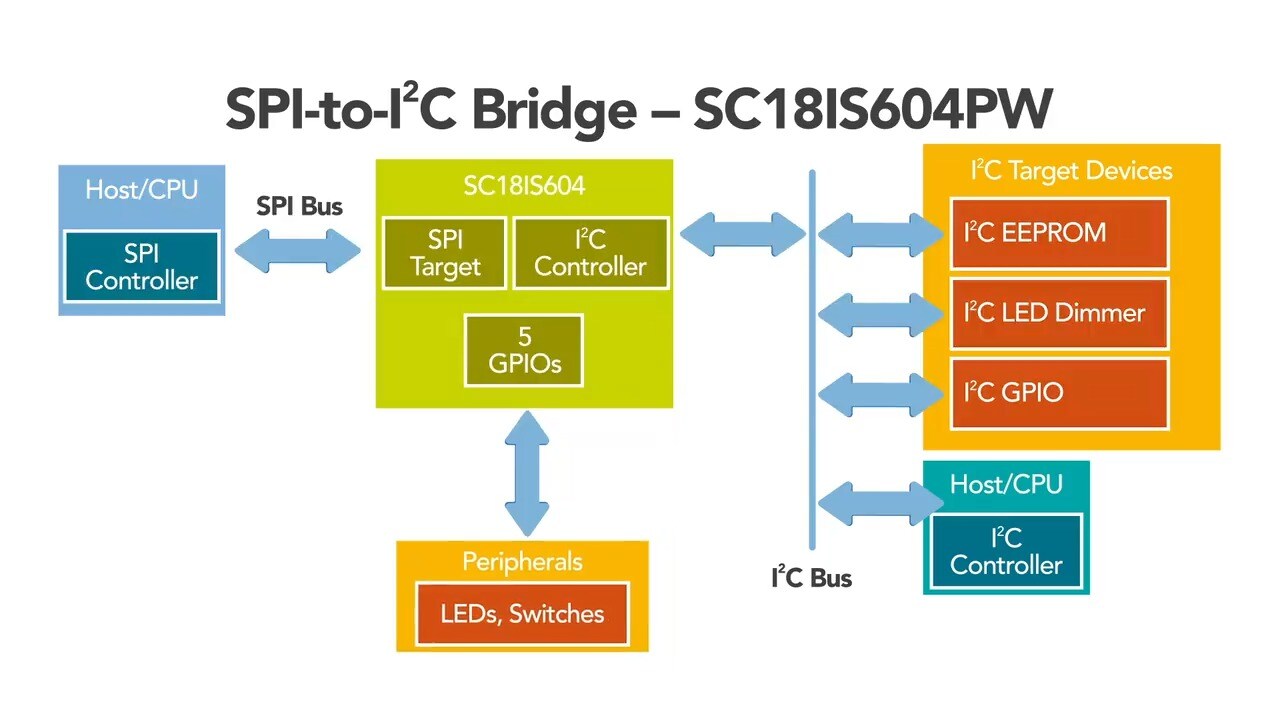

SC18IS604可用作主机（微控制器、微处理器、芯片组等）标准SPI和串行I²C总线之间的接口。它允许主机与其他I²C总线器件直接通信。SC18IS604用作I²C总线控制器发送器或控制器接收器。SC18IS604控制所有I²C总线特定序列、协议、仲裁和定时。
SC18IS604是SC18IS600的功能替代产品，但以下情况除外：新引脚输出、255字节或96字节的发送和接收缓冲区、三个而不是四个通用IO，但不再采用准双向模式、工作电源电压低至1.71 V或2.4 V、温度范围-40至105°C或-40至85°C。
产品详情
功能
主要特性
- SPI外设接口，可与I2C总线控制器连接
- 高速SPI：高达1.2 Mbit/s
- 快速模式I2C总线：375 kHz
- 255字节TX和RX FIFO
- 五个通用输入/输出(通用IO)引脚
- 工作电压：1.71 V至3.6 V，5 V容压I/O引脚
温度范围
- -40至105 °C
ESD防护
- 根据JESD22-A114，超过2000 V HBM
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。SC18IS604PW包含在10年产品长期供货计划中
对比表
SPI/UART至I²C
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |
| SC18IS604 | NA | 1.2 MHz | 375 kHz | 5 | SPI至I²C |

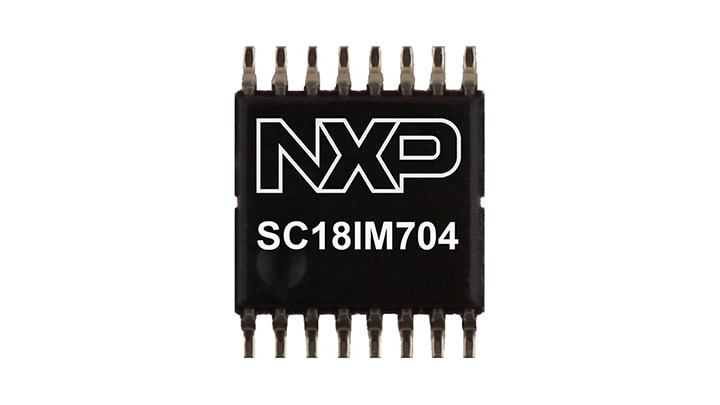

| SC18IM704 | 460.8 Kbit/s | NA | 375 kHz | 8 | UART至I²C |
I²C至SPI
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |

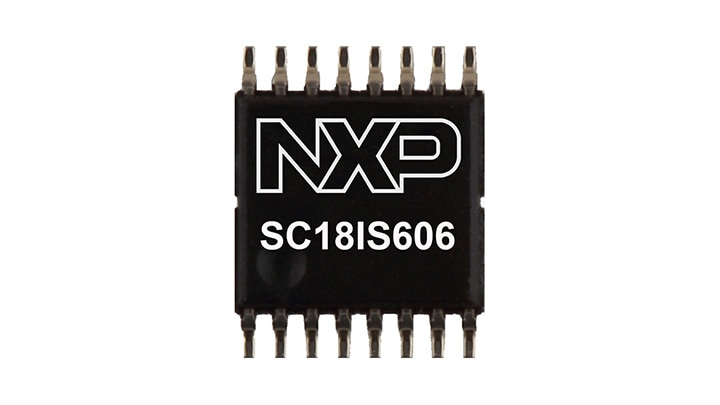

| SC18IS606 | NA | 1.8 MHz | 400 kHz | 3 | I²C至SPI |
I²C/SPI至UART
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |
| SC16IS740/750/752 | 5 Mbit/s | 15 Mbit/s | 400 kHz | 8 | I²C/SPI至UART |
