I²C总线至SPI桥接

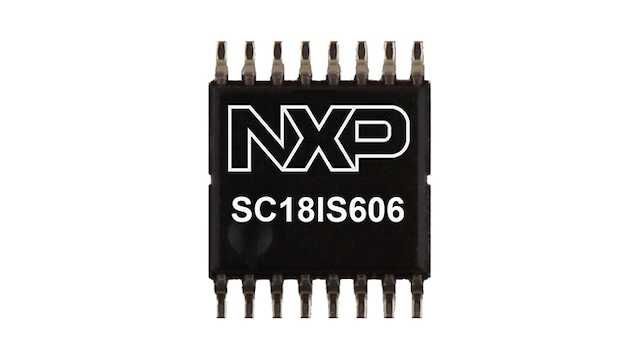

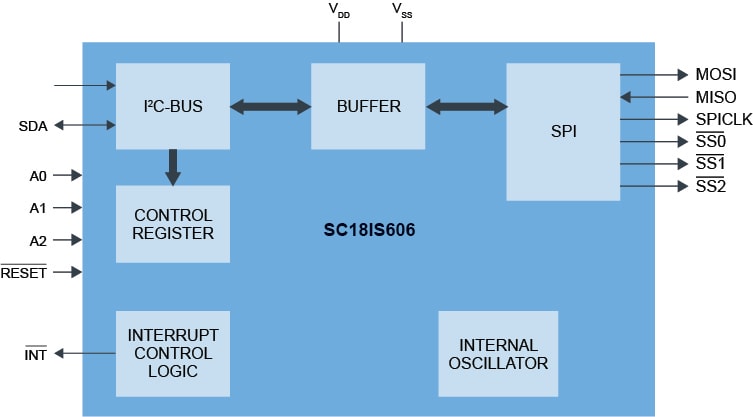

SC18IS606用作微控制器标准I²C总线和SPI总线之间的接口。它允许微控制器通过其I²C总线与SPI器件直接通信。SC18IS606用作I²C总线目标发送器或目标接收器以及SPI控制器。SC18IS606控制所有SPI总线特定序列、协议和定时。SC18IS606有其自带的内部振荡器，支持三个SPI片选输出，可在不用作SIP片选时配置为通用IO。
SC18IS606是SC18IS602B的功能替代产品，但以下情况除外：新引脚输出，三个而不是四个片选，但没有准双向模式，工作电源电压低至1.71 V或2.4 V，数据缓冲区增加到1024字节或200字节，温度范围为-40°C到105°C或-40°C到85°C。
产品详情
功能
主要特性
- I2C总线外设接口，可与SPI控制器连接
- 快速模式I2C总线：400 kHz
- 高速SPI：高达1.8 Mbit/s
- 1024字节TX和RX FIFO
- 三个目标片选输出引脚，可用于通用输入/输出（通用IO）
- 工作电压：1.71 V至3.6 V，5 V容压I/O引脚
温度范围
- -40至105 °C
ESD防护
- 根据JESD22-A114，超过2000 V HBM
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。SC18IS606PW包含在10年产品长期供货计划中
对比表
SPI/UART至I²C
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |

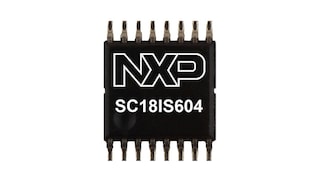

| SC18IS604 | NA | 1.2 MHz | 375 kHz | 5 | SPI至I²C |

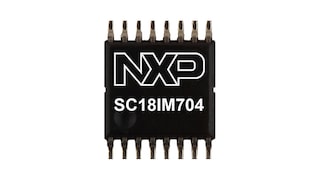

| SC18IM704 | 460.8 Kbit/s | NA | 375 kHz | 8 | UART至I²C |
I²C至SPI
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |
| SC18IS606 | NA | 1.8 MHz | 400 kHz | 3 | I²C至SPI |
I²C/SPI至UART
| 部件编号 | UART | SPI | I²C | 通用IO | 功能 |
| SC16IS740/750/752 | 5 Mbit/s | 15 Mbit/s | 400 kHz | 8 | I²C/SPI至UART |
