OM14500
-
100BASE-T1 PHY Evaluation Board.
- 1X TJA1100HN客户评估板
- 1X非屏蔽双绞线(汽车级)

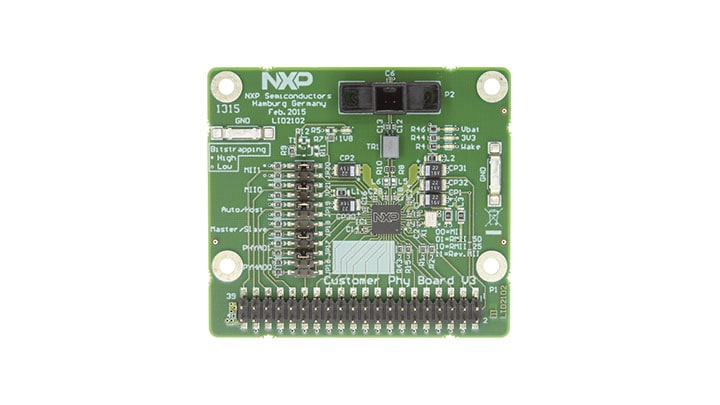

TJA1100HN 100BASE-T1汽车以太网PHY - 客户评估板
TJA1100HN客户评估板是一款低成本的硬件开发工具，支持TJA1100HN 100BASE-T1 PHY收发器的功能评估。
该评估板可直接访问芯片的MDI和MII接口。40引脚的标准接头可快速连接到主机控制器。简单的螺旋式连接器可灵活地适应(非屏蔽)双绞线。跳接线设置可在启动期间处理芯片配置。
产品详情
支持的器件
接口
汽车以太网PHY
- TJA1100: 符合IEEE 100BASE-T1标准的汽车以太网PHY收发器
特性
主要特性
- 在ECU原型设计阶段快速评估TJA1100和100BASE-T1连接
- 简单的芯片配置
- 通过跳接线设置来配置引脚捆扎
- 螺旋式连接器可避免复杂的线缆组件
- 通过板载LED提供芯片状态报告
数据连接
- 主机控制器MII的40引脚标准接头(2.54mm间距)
