S12VR提供一个小型、高效且可扩展的继电器驱动直流电机控制解决方案，适用于车窗升降和天窗控制等工业和汽车应用。

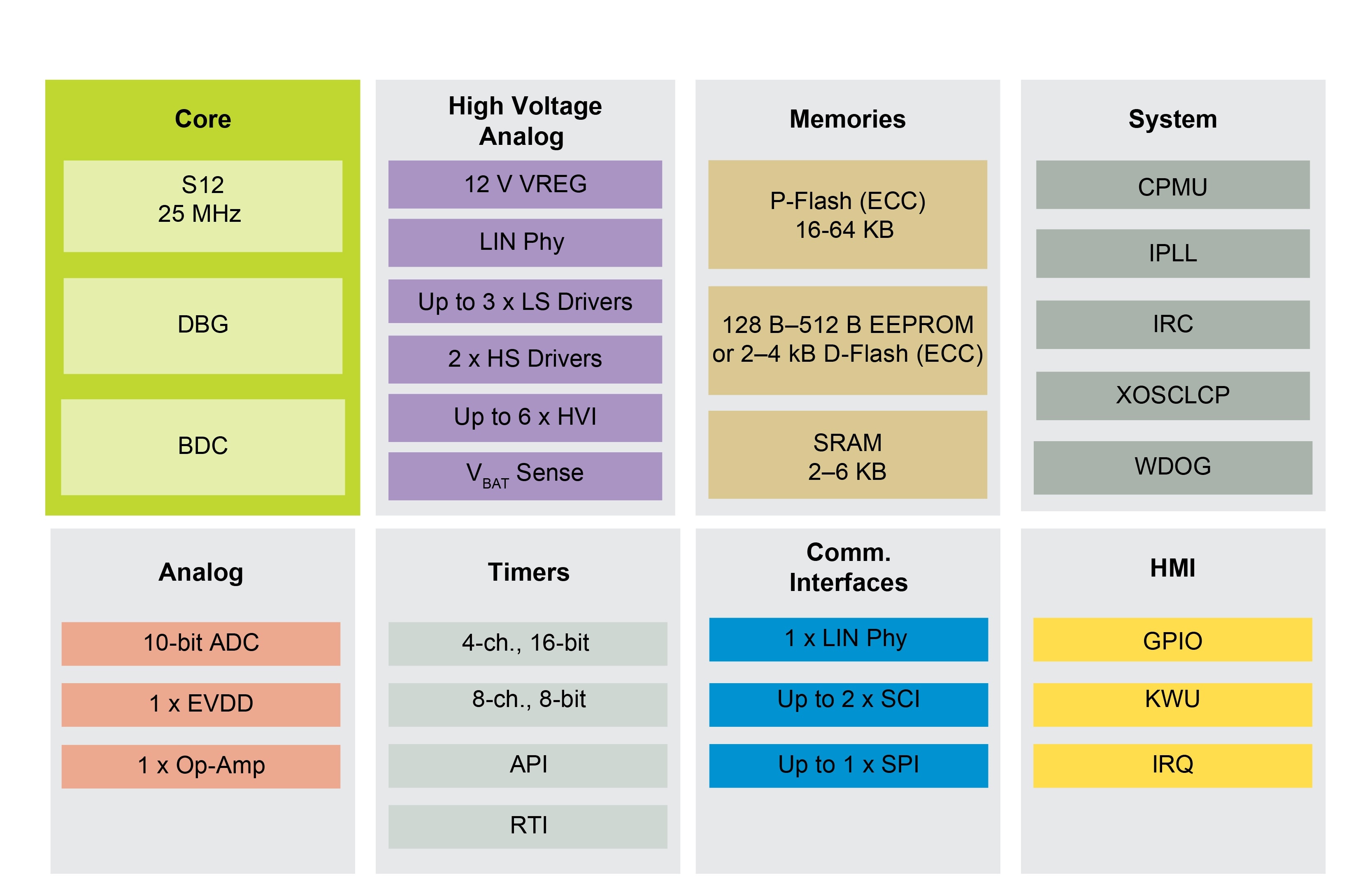

它集成S12 16位微控制器，以及LIN物理层接口，低边和高边驱动器。面向12V开关接口的高压输入引脚，面向传感器电源的EVDD，降低系统、质检和制造成本。
参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。
| 产品系列 | S12VR | |||||
|---|---|---|---|---|---|---|
| 型号 | S12VR16 | S12VR32 | S12VR48 | S12VR64 | S12VRP48 | S12VRP64 |
| 封装 | 32 LQFP | - | ||||
| - | 48 LQFP | |||||
| 闪存(ECC) (KB) | 16kB | 32kB | 48kB | 64kB | 48kB | 64kB |
| EEPROM(ECC) | 128字节 | 512字节 | 2kB D-Flash | 4kB D-Flash | ||
| RAM(KB) | 2KB | 6kB | ||||
| LIN物理层 | 1 | - | ||||
| SPI | - | 1 | - | |||
| SCI | 1 | 2 | ||||
| 定时器 | 4通道16位 | 2通道+2通道(16位) | ||||
| PWM通道 | 8通道8位或4通道16位 | |||||
| 10位ADC(通道) | 2(+HVI) | 6(+HVI) | ||||
| 电流感测(运放) | - | 1通道(3个模拟引脚) | ||||
| 低边驱动器(继电器驱动器) | 2(电感负载保护) | |||||
| 低边驱动器(通用) | - | 1 | ||||
| 高边驱动器 | 1 | 2 | ||||
| 高压输入 | 4 | 6 | ||||
| 通用I/O(5V) | 16 | 28 | ||||
| 电源电压感测 | 1 | |||||
| EVDD输出引脚(5V/20mA) | 1(过流保护，例如霍尔传感器电源) | |||||
| PGPIO输出引脚(5V/20mA) | - | 1(驱动LL-FET) | ||||
| 更强的GPIO引脚(5V/10mA) | 2 | 1 | ||||
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
