PowerQUICC® II Pro处理器带DDR2、双PCI、1 GB以太网、双USB及安全性
PowerQUICC® II Pro处理器，带DDR2、TDM、PCI、安全功能、USB、带1 GB以太网的QUICC Engine®、UTOPIA
恩智浦半导体MPC8360E PowerQUICC® II™ Pro系列集成通信处理器是广受欢迎的PowerQUICC II系列的新一代升级产品，包含基于Power Architecture技术的内核。 MPC8360E系列包含新一代通信引擎QUICC Engine，支持广泛的协议，包括千兆以太网和OC-12异步传输模块(ATM)/POS分组网。新加的增强功能包括e300内核(是603e™ 内核的增强版，带有更大缓存)、运行频率提高到667 MHz、一个DDR存储控制器和内置安全引擎。
MPC8360E PowerQUICC® II Pro通信处理器的高级特性，使其非常适合今日和未来的有线和无线接入设备，及小型和中型企业网络设备。目标应用包括多租户单元(MTU)、数字用户线路接入复用器(DSLAM)、无线基站、多用户和固定用户接入节点、分插复用器和路由器。
MPC8358E处理器是MPC8360E PowerQUICC® II Pro系列的成员，可与MPC8360E实现引脚兼容(仅TBGA)。MPC8358E是一个高性价比的、低功耗处理解决方案，可满足宽带接入应用的性能要求，其中包括中小企业(SME)路由器、低端DSLAM和IP专用自动小交换(PABX)系统。
e300片上系统平台
MPC8358E PowerQUICC® II Pro系列基于e300片上系统(SoC) 平台。可轻松快速地添加或删除功能模块，并针对新兴市场开发新的基于SoC的系列成员。e300 SoC平台的核心是基于Power Architecture技术的恩智浦e300内核。e300内核是603e内核的增强版，603e用于上一代PowerQUICC® II处理器。
增强功能包括两倍多的带有集成奇偶校验和其它性能增强功能的L1缓存(32 KB数据缓存和32 KB指令缓存)。e300内核可与现有的基于603e内核的产品实现软件兼容。
连接
MPC8360E处理器支持广泛的通信接口，如MII、RMII、GMII、TBI、RTBI、NMSI、UTOPIA、POS和TDM。DDR存储控制器有助于确保高速存储器接入，并确保本地系统总线工作频率达到133MHz。双UART、双内部集成电路(I2C)、双串行外设接口(SPI)、PCI接口和通用串行总线(USB)接口(可兼容全速/低速USB 2.0)等，还提供了更多系统连接。
集成安全性MPC8360E和MPC8358E处理器采用集成安全性，由恩智浦安全协处理器产品线提供强大的集成安全引擎。集成安全性支持DES、3DES、MD-5、SHA-1、AES和ARC-4加密算法、一个公钥加速器和一个片上随机数生成器。该集成安全引擎支持单通加密和身份验证，满足IPsec、IEEE® 802.11i标准和其他安全协议的要求。
|
典型应用
|
|
DSL基础架构
|
分插复用器和数字交叉连接 多业务接入节点(MSAN) |
无线基础架构
|
中小型企业(SME)路由器
|
| 集成式语音路由器和数字IP专用自动小交换机(PABX) | |

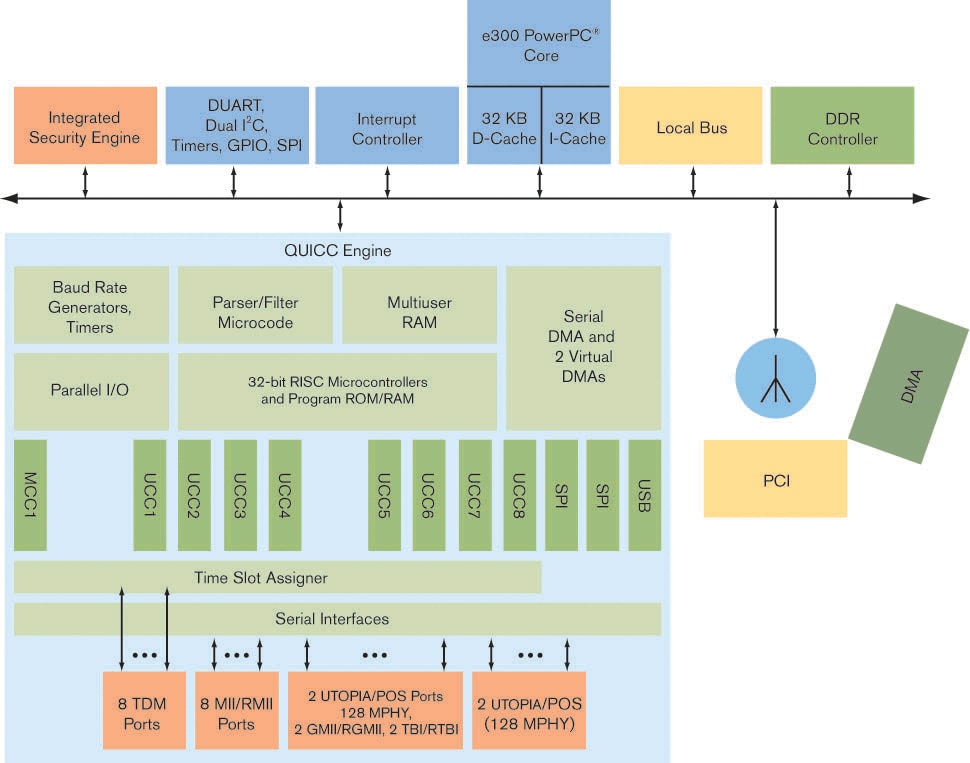

MPC8360E Product Image
产品详情
特征
- 32位高性能超标量内核
- 400 MHz时，为756 MIPS；266 MHz时，为503 MIPS
- 双精度浮点、整数、加载/存储、系统寄存器分支处理器和带线锁支持的32 KB数据和32 KB指令缓存
- 两个可灵活支持通信外设的32位RISC控制器
- 6个统一通信控制器(UCC)，可支持以下协议和接口：
- 10/100/1000 Mbps 以太网
- ATM SAR可支持AAL5、AAL2、AAL1、AAL0、TM 4.0 CBR、VBR、UBR流量类型，高达64KB外部连接
- ATM反向多路复用(IMA)
- POS高达622 Mbps
- 透传
- HDLC
- HDLC总线
- UART
- BISYNC
- 一个可支持128多PHY的UTOPIA/POS接口
- 两个串行外设接口(SPI)
- 4个TDM接口(T1/E1)
- 64 kbps汇总带宽和256个通道
- 在单条TDM链接上支持最高16 Mbps和256个通道
- 2,048字节的SI RAM (1,024个条目)
- 8个可编程选通信号
- 位或字节级分辨率
- 独立的发射和接收路由，帧同步
- 支持T1、CEPT、T1/E1、T3/E3、脉冲编码调制高速通道、 ISDN主速率/基本速率、恩智浦芯片间数字链接(IDL)和用户自定义TDM串行接口
- 16个独立波特率生成器
- 4个独立16位定时器，可互连成两个32位定时器
- 两个SPI端口可配置成以太网管理端口，作为管理数据输入/输出(MDIO)，而其他端口可配置用于低成本串行外设；SPI还有一个CPU模式，可通过CPU来配置而不用通过QUICC Engine
- 可编程定时，支持DDR-1和DDR-2 SDRAM
- 2个32位或1个64位数据接口，高达266 MHz 数据传输速率
- 4个Bank的存储器，每个高达1 GB
- 全部ECC支持
- 一个32位PCI 2.2总线控制器(3.3V I/O；高达66 MHz)
- 执行公匙(RSA和Diffie-Hellman)
- 执行数据加密标准(DES和3DES)
- 高级加密标准(AES)执行
- 执行ARC-4(可兼容RC4的算法)
- 执行消息摘要(SHA, MD5, HMAC)
- 随机数生成(RNG)
- 复用32位地址和数据，工作频率高达133 MHz
- 32位、16位和8位端口尺寸，由片上存储控制器控制
部件编号包含： MPC8358CVRADDDA, MPC8358CVRAGDDA, MPC8358CVRAGDGA, MPC8358CVVAGDGA, MPC8358ECVRAGDDA, MPC8358ECVRAGDGA, MPC8358ECVVAGDGA, MPC8358EVRAGDDA, MPC8358EVRAGDGA, MPC8358EVVAGDGA, MPC8358VRADDDA, MPC8358VRAGDDA, MPC8358VRAGDGA, MPC8358VVADDEA, MPC8358VVAGDGA.
对比表
| MPC8358E | MPC8360E | |
|---|---|---|
| CPU | e300 | e300 |
| I-Cache/D-Cache (KB) | 32/32 | 32/32 |
| Available clock frequencies | Up to 400 MHz | Up to 667 MHz |
| QUICC Engine | 2 x RISC core | 2 x RISC core |
| Available clock frequencies | Up to 400 MHz | Up to 500 MHz |
| Ethernet | Up to 2 x 10/100/1,000 Up to 6 x 10/100 |
Up to 2 x 10/100/1,000 Up to 8x 10/100 |
| ATM | 1 x UTOPIA L2 | 2 x UTOPIA L2 |
| MPHY | Single 31/128 port | 128 per UTOPIA port |
| POS | Yes | Yes |
| TDM | Up to 4 TDM interfaces (QMC) Up to 256 channels at 16 Mbps on a single interface Up to four clear channel T3/E3 |
Up to 8 TDM interfaces (MCC) Up to 256 channels at 16 Mbps on a single interface Up to eight clear channel T3/E3 |
| Memory controller | 1 x 32/64-bit DDR | 1 x 32/64-bit or 2 x 32-bit DDR |
| Local bus | Yes | Yes |
| PCI | One 32-bit (up to 66 MHz) | One 32-bit (up to 66 MHz) |
| Integrated security engine* | Yes | Yes |
| DUART | Yes | Yes |
| I 2C controller | 2 | 2 |
| SPI | 2 | 2 |
| USB | Yes | Yes |
| Interrupt controller | Yes | Yes |
| Package options | 740 TBGA 668 PBGA |
740 TBGA |
