32-bit MCU for Automotive Powertrain Applications
恩智浦MPC5553嵌入式控制器是中档引擎管理应用和需要复杂、实时控制的工业应用的理想解决方案。
- 包括片上快速以太网控制器(FEC)
- 提供的系统性能是上一代产品MPC500的五倍
- 通过智能子系统支持多种协议和客户需求
- 集成更多的片上功能，实现更大的成本效益
- 为市场领先的MPC500系列MCU的升级提供了一条路径，可促进原有软件架构的重复使用
- 采用综合的开发工具简化并加速设计
产品详情

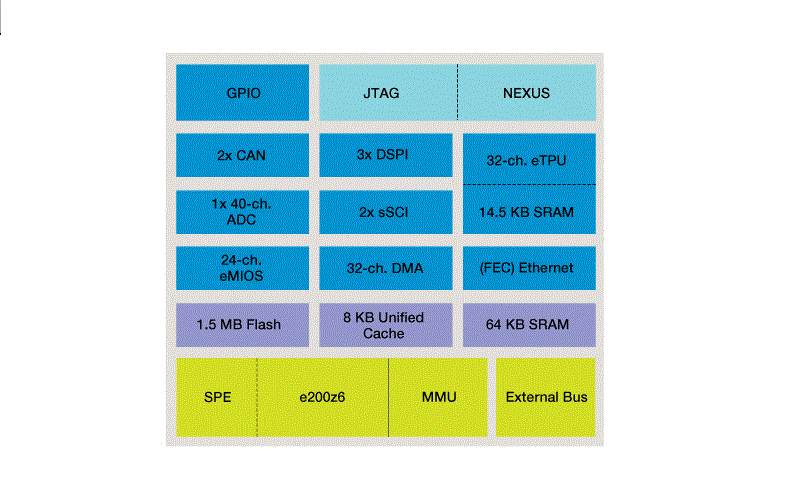

特征
恩智浦e200z6内核
- 高性能的132 MHz 32位Power Architecture内核
- 存储器管理单元(MMU)，带32项全相联的转址旁路缓存(TLB)
- SPE (信号处理扩展)：DSP、SIMD和浮点运算功能
存储器
- 1.5 MB的嵌入式闪存，带纠错码(ECC)和同时读写功能(RWW)
- 64 KB片上静态RAM，带ECC
- 8 KB缓存(带线锁机制)，可作为额外的RAM配置
系统
- 一个增强型时间处理单元(eTPU)，带32个I/O通道和14.5 KB的专用SRAM
- 32通道eDMA (增强型直接存储器存取)控制器
- 中断控制器(INTC)能够处理210个可选的优先级中断源
- 协助电磁干扰(EMI)管理的调频锁相环(FMPLL)
- 可与MPC500兼容的外部总线接口
- Nexus IEEE®-ISTO 5001 class 3+多核调试能力> 5/3.3V IO、5V ADC、3.3V/1.8V总线、1.5V内核
- 快速以太网连接(FEC)
- 416引脚PBGA封装、324引脚PBGA封装或208 MAPBGA封装
- 温度范围：-40°C至125ºC
I/O
- 40通道的双增强型队列模数转换器(eQADC)—高达12位分辨率、1.25 us完成转换，6个队列带触发和DMA支持
- 3个DSPI模块—16位宽，每个有6个芯片选择电路
- 两个控制器局域网(CAN)模块，每个模块有64个缓冲器
- 两个增强型串行通信接口(eSCI)模块
- 24通道增强型多I/O系统(EMIOS)，有统一通道
开发工具
- 提供一套全面的硬件和软件开发工具，帮助简化和加快系统设计
- 由领先的工具厂商提供开发支持，可提供编译器、调试器和仿真开发环境
包含在恩智浦产品长期供货计划中
- 产品长期供货计划中，自推出后至少保证15年供货
Product Programs
购买/参数
1-10 / 11 结果
不包含 11 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装端接数 | 封装类型 | 预算报价（不含税） | Flash (kB) | RAM (kB) | 内核类型 | 内核：内核数量(规范值) | 运行频率[最高]（MHz） | Bus Frequency (typ) (MHz) | CAN | SPI | GPIO | Ambient Operating Temperature (Min to Max) (℃) | 电源电压[最小]（V） | 电源电压[最大]（V） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
建议不要在新设计中使用该软件 | 324 | BGA324 | 10K @ CNY270.11 | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | 10K @ CNY270.11 | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 208 | BGA208 | — | 1500 | 64 | e200 | 1 | 32 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | 10K @ CNY257.83 | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | — | 1500 | 64 | e200 | 1 | 80 | 82 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | — | 1500 | 64 | e200 | 1 | 112 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | — | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
建议不要在新设计中使用该软件 | 324 | BGA324 | — | 1500 | 64 | e200 | 1 | 80 | 82 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | |||
— | 使用寿命终止 | 416 | BGA416 | 10K @ CNY270.11 | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 | ||
使用寿命终止 | 416 | BGA416 | 10K @ CNY276.00 | 1500 | 64 | e200 | 1 | 132 | 135 | 2 | 3 | 220 | -40 to 125 | 4.5 | 5.25 |
