- ColdFire微控制器
- Flexis 32-Bit ColdFire. V1 Microcontrollers
Flexis 32位ColdFire. V1微控制器
MCF51AC系列由引脚兼容的8位和32位器件组成，是Flexis®系列器件的第3个系列产品。Flexis系列控制器是恩智浦控制器联合体的结合点，使8位与32位兼容性成为现实。
MCF51AC256/128器件在低端32位ColdFire®控制器系列的基础上，添加了高达256 KB的闪存、控制器局域网(CAN)模块、16位FlexTimer模块、24通道12位模数转换器(ADC)，并提供高达25 MHz的总线频率。32位MCF51AC256/128与8位S08AC128/96/60/48/32器件的引脚、外设和工具兼容。它们具有相同的外设和开发工具，带来了极高的迁移灵活性。
产品详情

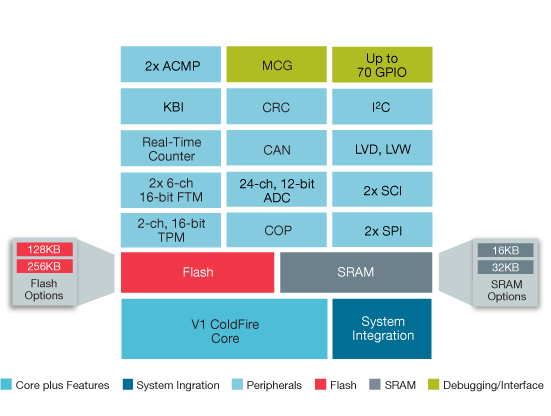

框图
特征
- V1 ColdFire®内核，带有后台调试模块
- 高达256 KB闪存
- 高达32 KB的静态RAM (SRAM)
- 多达两个模拟比较器(ACMP)
- 多达24个通道的ADC
- CAN
- 循环冗余校验(CRC)
- 内部集成电路(IIC)
- 键盘中断(KBI)
- 多用途时钟生成器(MCG)
- 快速通用输入/输出(RGPIO)
- 两个串行通信接口(SCI)
- 多达两个串行外设接口(SPI)
- 两个灵活的定时器模块(FTM)
- 定时器/脉宽调制器(TPM)
- MCF51AC256包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货
MCF51AC系列成员
| 特性 | MCF51AC256 | MCF51AC128 |
|---|---|---|
| 内核频率(MHz) | 50 | 50 |
| 闪存 | 256,000 | 128,000 |
| RAM | 32,000 | 32,000/16,000 |
| 通用IO | 69/54 | 69/54 |
| RGPIO | 16 | 16 |
| KBI | 8 | 8 |
| ADC通道(12位) | 24 | 24 |
| ACMP | 2 | 2 |
| 串行通信 | I²C 两个SCI 两个SPI CAN | I²C 两个SCI 两个SPI CAN1 |
| FlexTimer模块(FTM) | FTM1 6通道 FTM2多达6通道 | FTM1 6通道 FTM2多达6通道 |
| 定时器(TPM) | 两个两通道定时器 | 两个两通道定时器 |
| 封装 | 80引脚LQFP 64引脚LQFP 64引脚QFP | 80引脚LQFP 64引脚LQFP 64引脚QFP |
1 支持CAN的MCF51AC128系列成员，配备32 KB RAM。其他成员配备16 KB RAM，该系列仅有部分成员支持CAN
对于使用该微控制器的应用而言，其EMC的性能取决于许多恩智浦半导体公司无法控制的因素。这些因素包括但不限于工业设计、机械设计、印刷电路板设计和布局、组件，连接器和电缆。恩智浦半导体无法保证某个应用中任何微控制器的EMC性能。设计任何应用时必须仔细考虑，确保必要的EMC水平。有关设计耐用型EMC系统的更多信息，请参见应用说明 AN2764
