带SD卡驱动器和USB数据连接的Flexis JM电路板

DEMOFLEXISJMSD

滚动图片以放大

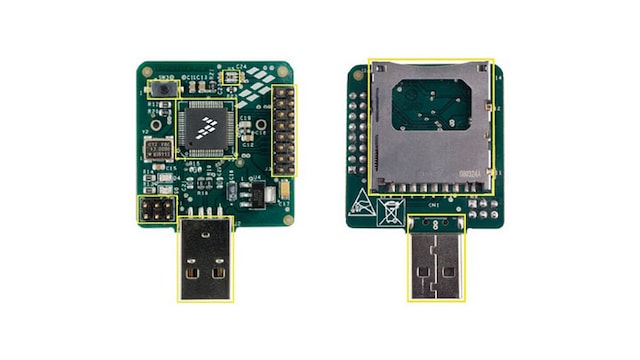

借助恩智浦 SD读卡器(DEMOFLEXISJMSD)参考设计，您可以通过随附的全速USB模块从PC或其他支持USB主设备的系统读取和写入SD卡中存储的文件。SD卡接口基于SPI协议。可以使用大容量存储设备在主设备应用与数据存储器之间实现高级通信。

该设计可充当备用的Flexis® JM系列开发板，您可以用MC9S08JM60换MCF51JM128 (引脚兼容)。该设计包含两个用户LED和一个按钮，并提供一个扩展接头让用户访问SPI、RGPIO等其他MCU外设。

产品详情

支持的器件

处理器和微控制器

ColdFire® V1处理器

  • MCF51JM: Flexis 32位V1 ColdFire USB微控制器

8位S08 MCU

  • S08JM: 8-bit USB Cost-Effective JM MCUs

特征

微控制器

  • MC9S12G240, 100 LQFP

存储器

  • 240 KB flash
  • 4096B EEPROM
  • 11298B RAM

数据连接

  • SCI
  • SPI
  • MSCAN
  • 1 ea.高速CAN物理层收发器
  • 1 ea增强型LIN物理层收发器
  • RS-232串行数据物理层收发器
  • 5 2x8, 0.1" CTR, to access MCU pin signals

电源管理

  • Power input from OSBDM, Tower System, or External 12 V Barrel Connector
  • 25 MHz总线频率
  • 内部振荡器
  • 集成式开源BDM (OSBDM)

用户组件

  • 4个用户按钮开关
  • 4个用户LED指示灯

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

1 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

3 软件文件
