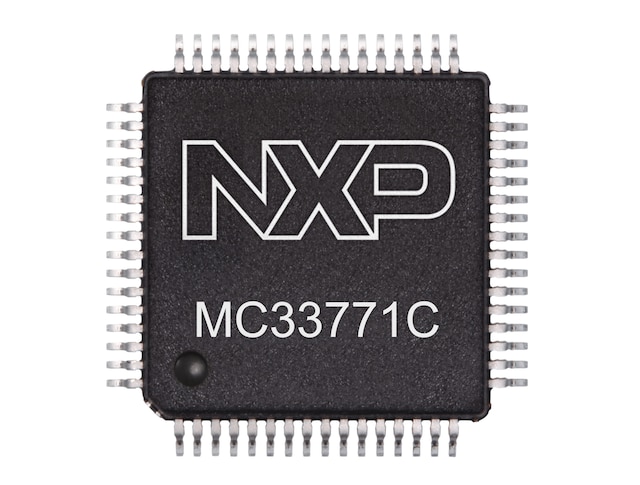

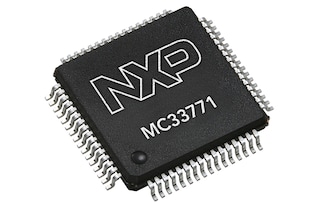

14通道锂离子电池单元控制器集成电路
产品详情
功能
电源电压
- 9.6 V ≤ VPWR ≤ 61.6 V工作电压，75 V瞬态电压
高级电压和温度测量
- 14个电池电压测量通道，集成平均值可达到256个样本 - (MC33771B无平均值)
- 总堆栈电压测量
- 0.8 mV最大总电压测量误差
- 7 个 ADC/通用IO/温度传感器输入
同步高级电流测量
- 将电流传感器与PGA集成
- 精确度高达±0.5%，量程从毫安直至数千安
- 内置库仑计数器
板载被动平衡
- 板载300mA低导通电阻被动电芯平衡 MOSFET，带诊断功能
- 睡眠模式平衡
- 面向每个MOSFET的可编程平衡定时器
独立的菊花链或SPI通信
- 2.0 Mbps，两对双绞线，差分，隔离
- 支持电感和电容耦合 - (仅适用于MC33771B的变压器耦合)
- 每个菊花链63个节点 – (MC33771B为15个节点)
- 支持1个菊花链的环回 – (对于MC33771B无环回功能)
- 初始化时可寻址
- 4 Mbps SPI
诊断、功能安全和稳定性
- OV/UV，OT/UT，OC故障验证
- 睡眠模式OV/UV，OT/UT监测
- 支持ISO 26262，最高达到ASIL D安全级别
- 支持热插拔和AEC Q-100
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33771C包含在15年产品长期供货计划中。
对比表
| 参数 | MC33771B | MC33771C | MC33772B | MC33772C |
| 电压通道 | 7..14 | 7..14 | 3..6 | 3..6 |
| 电源电压范围(最大值) | 9.6伏……61.6伏（75伏） | 9.6伏……61.6伏（75伏） | 6伏。30伏（40伏） | 6伏。30伏（40伏） |
| 电池输入电压范围 | -0.3 V至5 V | -0.3 V至5 V | -0.3 V至5 V | -0.3 V至5 V |
| 测量误差 | ± 0.8 mV(Vcell =3.3 v Ta = 25°c) | ± 0.8 mV(Vcell =3.3 v Ta = 25°c) | ± 0.8 mV(Vcell =3.3 v Ta = 25°c) | ± 0.8 mV(Vcell =3.3 v Ta = 25°c) |
| 测量总误差 (老化后：MLS3和1000h HTOL) |
± 3.9毫伏特 | ± 3.9毫伏特 | ± 3.9毫伏特 | ± 3.9毫伏特 |
| Vpwr=9.6V..61.6V， Vcell=1.5V..4.3V，-40~85°C |
Vpwr=9.6V..61.6V， Vcell=1.5V..4.3V，-40°C..85°C |
Vpwr=6V..30V ,Vcell=1.5V..4.3V，-40~85°C |
Vpwr=6V..30V ,Vcell=1.5V..4.3V，-40~85°C |
|
| 测量平均值 | 无 | 可配置平均值 样本S2ⁿ n=0..8, (1,2,4,..256) |
无 | 可配置平均值 样本S2ⁿ n=0..8, (1,2,4,..256) |
| 功能安全 | 符合ASIL C ASIL D |
符合ASIL C ASIL D |
符合ASIL C ASIL D |
符合ASIL C ASIL D |
| 隔离通信速度 | 2 Mbps | 2 Mbps | 2 Mbps | 2 Mbps |
| 通信隔离 | 电感式 | 电感式, 电容式 | 电感式 | 电感式, 电容式 |
| 每菊花链的最大节点数 | 15 | 63 | 15 | 63 |
| CRC位 | 8 | 8 | 8 | 8 |
| 通信位 | 40 | 48 | 40 | 48 |
| 集成平衡 | <300 mA, 定时器 | <300 mA, 定时器 | <300 mA, 定时器 | <300 mA, 定时器 |
| 平衡睡眠模式 | 有 | 有 | 有 | 有 |
| 通用IO /模拟测量输入 | 7 | 7 | 7 | 7 |
| I²C控制器 | 仅EEPROM | 仅EEPROM | 仅EEPROM | 仅EEPROM |
| 电流通道 | 1 | 1 | 1 | 1 |
| 库仑计数器 | 1 | 1 | 1 | 1 |
| 封装 | 64引脚LQFP-EP (-40~105°C) | 64引脚LQFP-EP (-40~105°C) | 48引脚LQFP-EP (-40~105°C) | 48引脚LQFP-EP (-40~105°C) |
