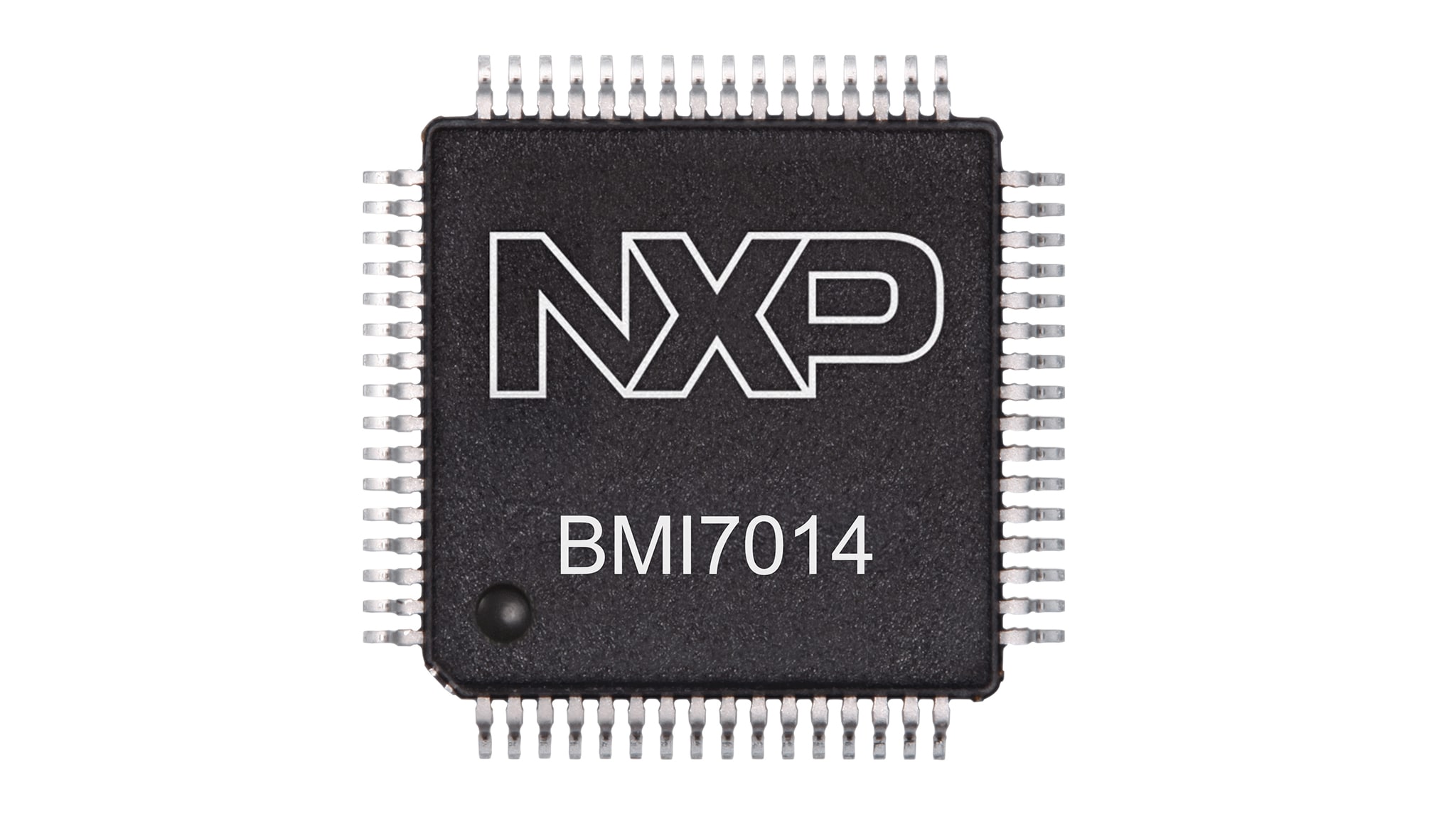

14通道锂电池电芯控制器IC
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
BMI7014是一款锂电池电芯控制器IC，专为包括储能系统和不间断电源在内的工业应用而设计。它最多可监测14个电池芯和7个温度传感器，通过数字滤波对电芯电压测量值进行可配置的平均值处理，并配备强大的隔离2.0Mbps通信接口。此外，它支持高达300mA的板载平衡。
产品详情
特性
电压和温度测量
- 多达14个电芯电压测量通道，具有集成的可配置平均功能，可以对多达256个样本取平均值（数字滤波）
- 总协议栈电压测量
- 7个ADC/通用IO/温度传感器输入
- 针对ESS应用调整了精度
集成平衡
- 集成低电阻电芯平衡MOSFET，同时额定电流高达300mA
- 睡眠模式平衡
- 14个可编程平衡定时器
通信
- 稳健、隔离的2.0Mbit/s两线双绞线差分菊花链通信
- 电感或电容耦合
- 每菊花链63个节点
- 支持环回
- 还提供4Mbit/s SPI
电源电压
- 9.6V≤VPWR≤61.6V工作电压，75V瞬态电压
